炭素加工设计说明

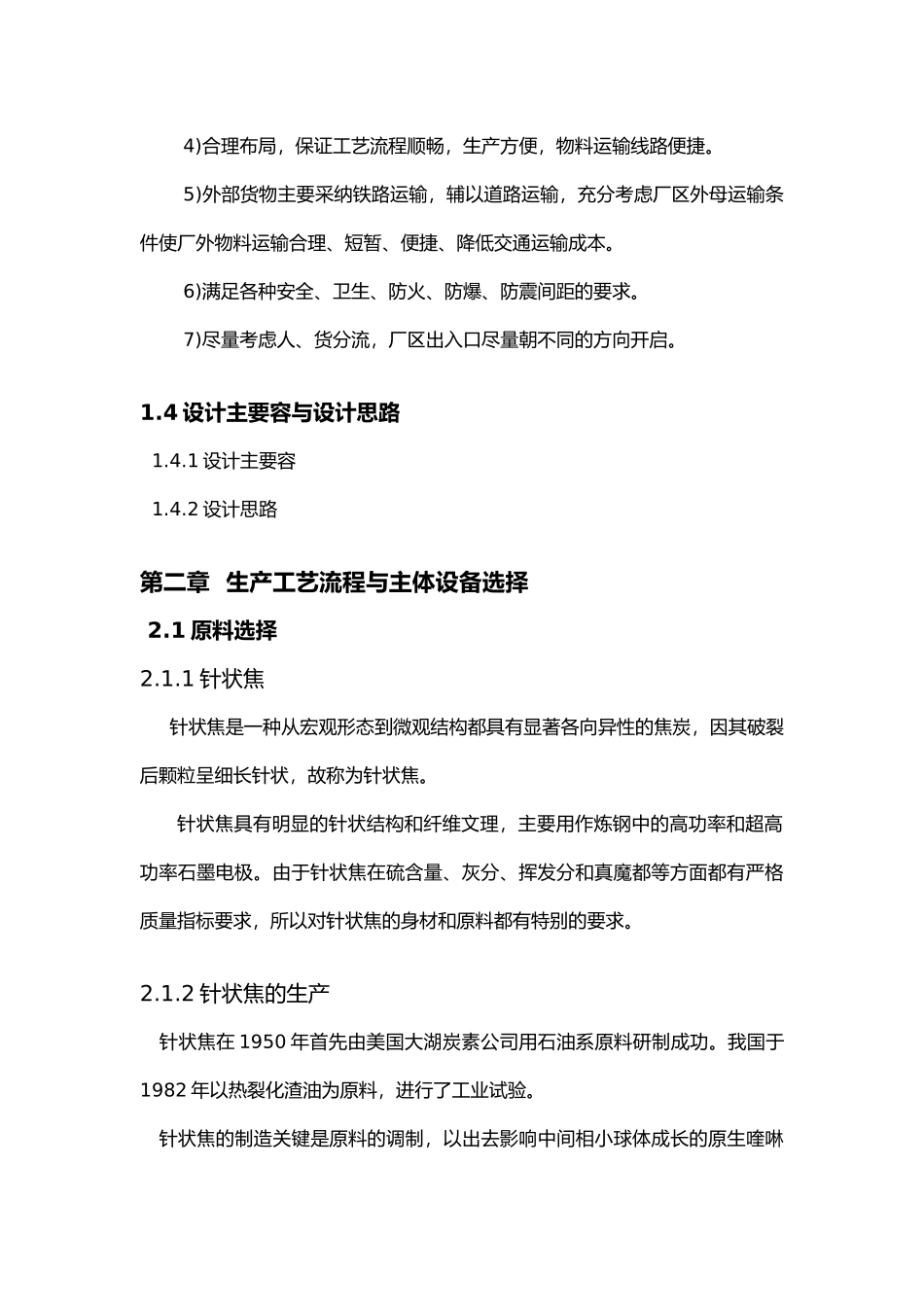

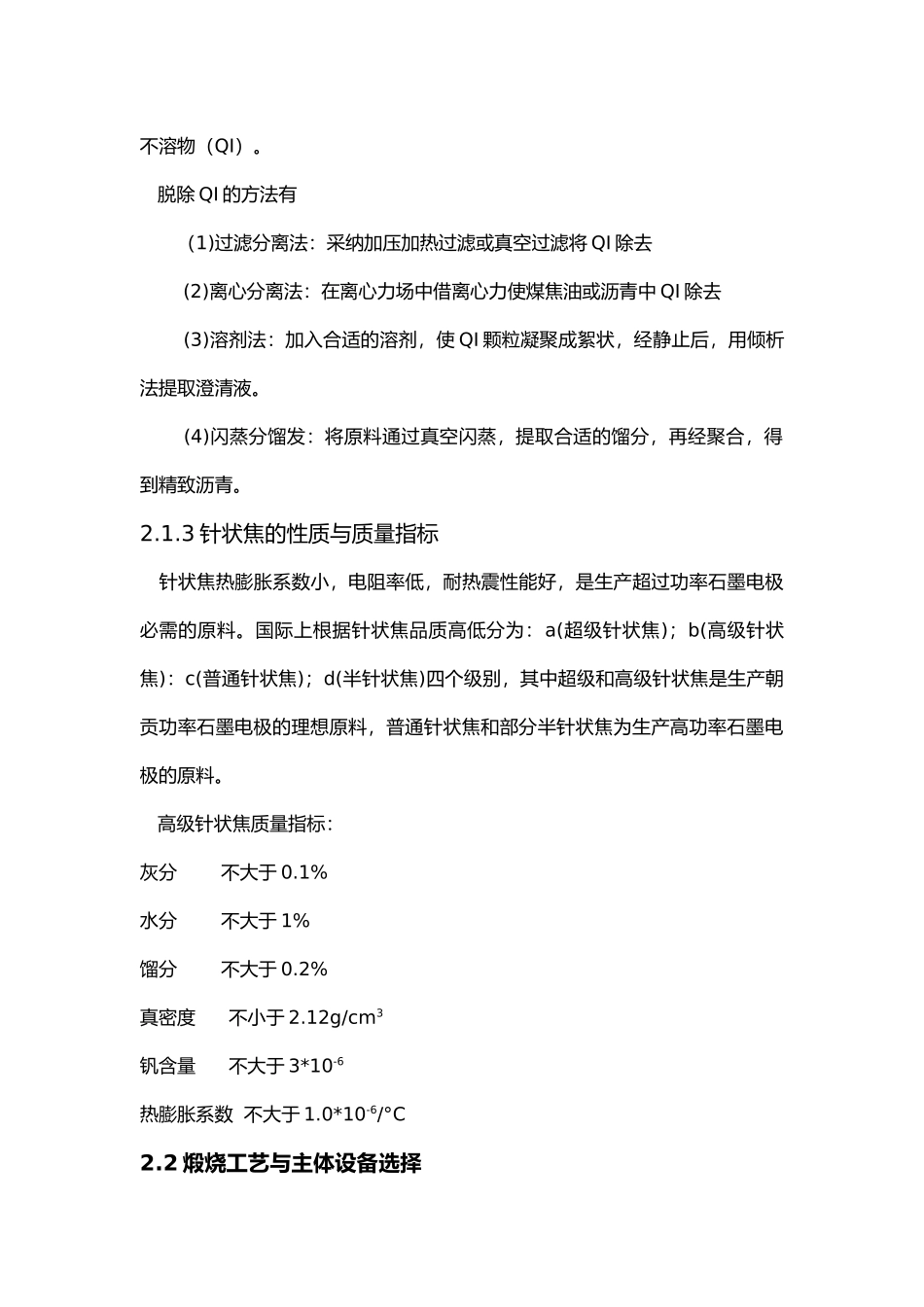

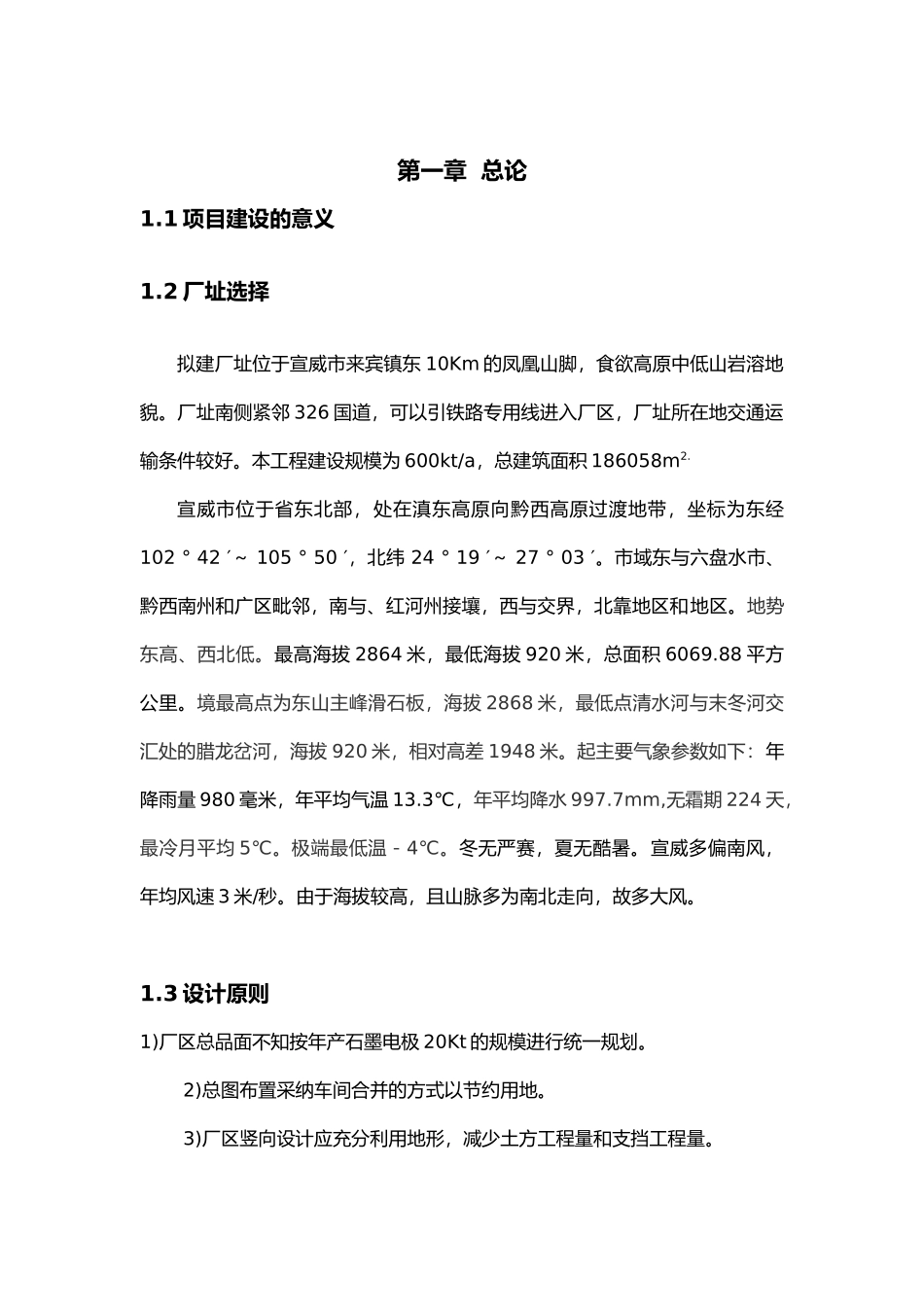

第一章 总论1.1 项目建设的意义1.2 厂址选择拟建厂址位于宣威市来宾镇东 10Km 的凤凰山脚，食欲高原中低山岩溶地貌。厂址南侧紧邻 326 国道，可以引铁路专用线进入厂区，厂址所在地交通运输条件较好。本工程建设规模为 600kt/a，总建筑面积 186058m2.宣威市位于省东北部，处在滇东高原向黔西高原过渡地带，坐标为东经 102 ° 42 ′～ 105 ° 50 ′，北纬 24 ° 19 ′～ 27 ° 03 ′。市域东与六盘水市、黔西南州和广区毗邻，南与、红河州接壤，西与交界，北靠地区和地区。地势东高、西北低。最高海拔 2864 米，最低海拔 920 米，总面积 6069.88 平方公里。境最高点为东山主峰滑石板，海拔 2868 米，最低点清水河与末冬河交汇处的腊龙岔河，海拔 920 米，相对高差 1948 米。起主要气象参数如下：年降雨量 980 毫米，年平均气温 13.3℃，年平均降水 997.7mm,无霜期 224 天，最冷月平均 5℃。极端最低温－4℃。冬无严赛，夏无酷暑。宣威多偏南风，年均风速 3 米/秒。由于海拔较高，且山脉多为南北走向，故多大风。1.3 设计原则1)厂区总品面不知按年产石墨电极 20Kt 的规模进行统一规划。 2)总图布置采纳车间合并的方式以节约用地。 3)厂区竖向设计应充分利用地形，减少土方工程量和支挡工程量。 4)合理布局，保证工艺流程顺畅，生产方便，物料运输线路便捷。 5)外部货物主要采纳铁路运输，辅以道路运输，充分考虑厂区外母运输条件使厂外物料运输合理、短暂、便捷、降低交通运输成本。 6)满足各种安全、卫生、防火、防爆、防震间距的要求。 7)尽量考虑人、货分流，厂区出入口尽量朝不同的方向开启。1.4 设计主要容与设计思路 1.4.1 设计主要容 1.4.2 设计思路第二章 生产工艺流程与主体设备选择 2.1 原料选择2.1.1 针状焦 针状焦是一种从宏观形态到微观结构都具有显著各向异性的焦炭，因其破裂后颗粒呈细长针状，故称为针状焦。针状焦具有明显的针状结构和纤维文理，主要用作炼钢中的高功率和超高功率石墨电极。由于针状焦在硫含量、灰分、挥发分和真魔都等方面都有严格质量指标要求，所以对针状焦的身材和原料都有特别的要求。2.1.2 针状焦的生产 针状焦在 1950 年首先由美国大湖炭素公司用石油系原料研制成功。我国于1982 年以热裂化渣油为原料，进行了工业试验。 针状焦的制造关键是原料的调制，以出去影响中间相小球体成长的原生喹啉不溶物（QI）。 脱除 QI 的方法有（...
