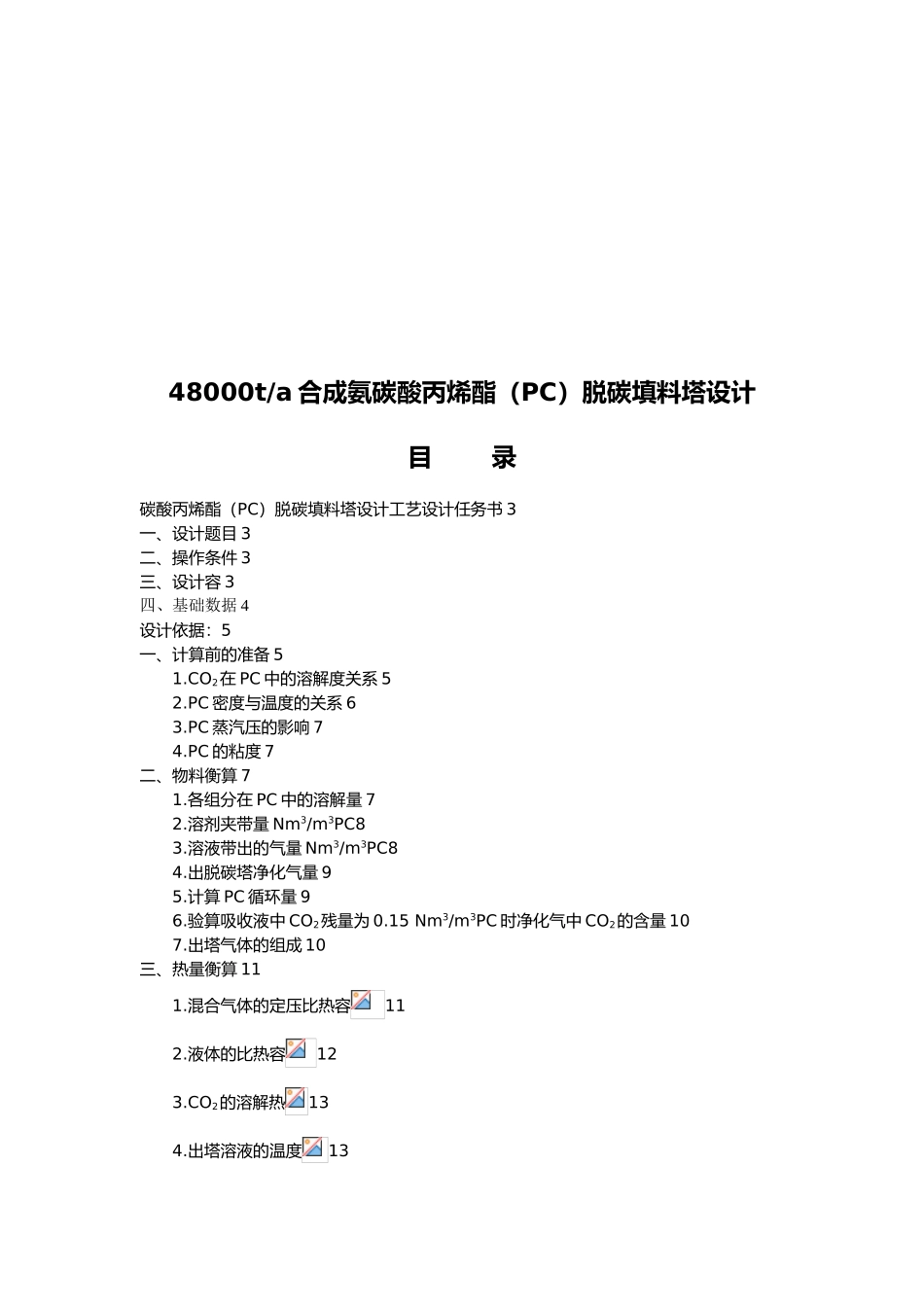

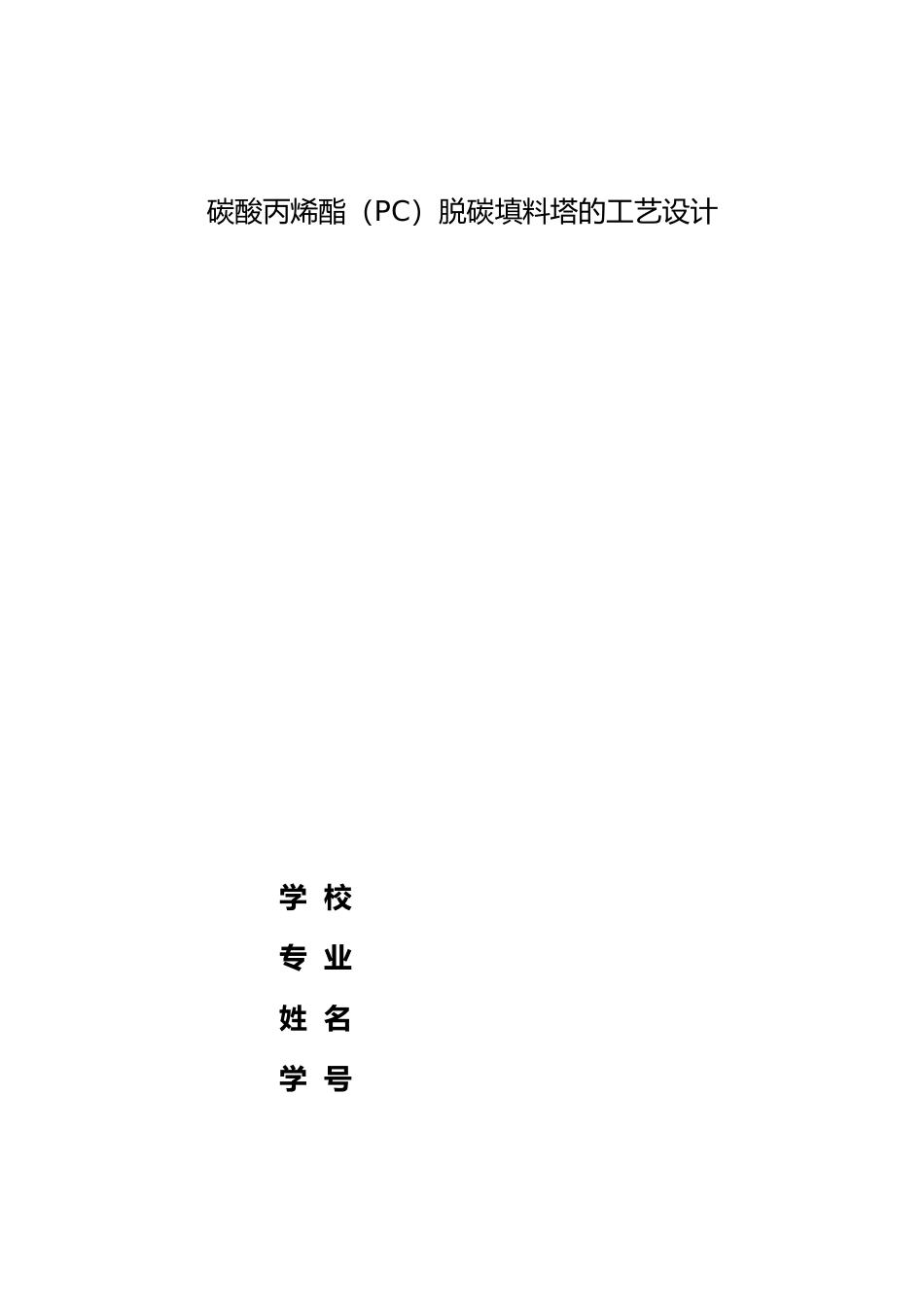

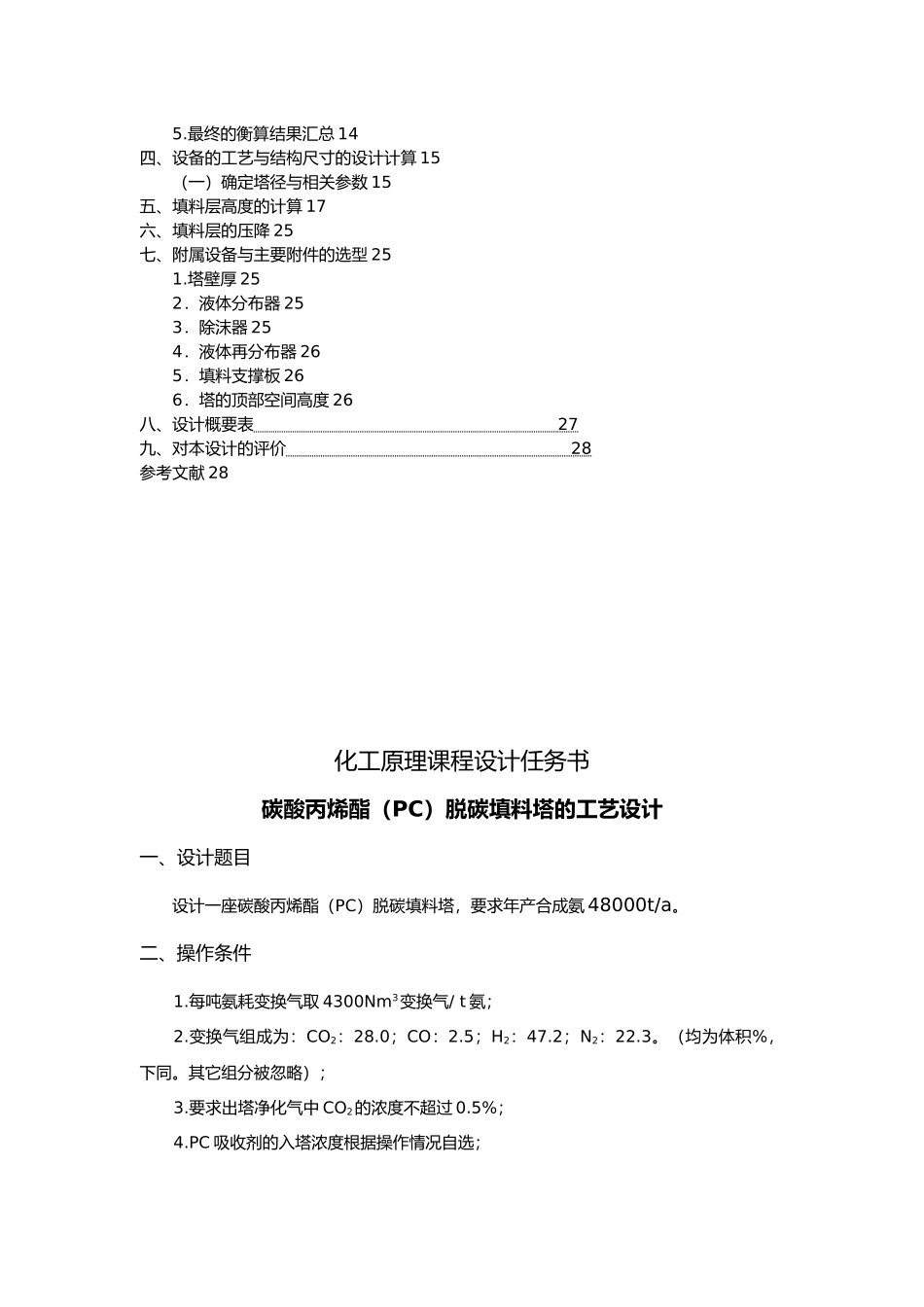

碳酸丙烯酯（PC）脱碳填料塔的工艺设计学 校 专 业 姓 名 学 号 48000t/a 合成氨碳酸丙烯酯（PC）脱碳填料塔设计目 录碳酸丙烯酯（PC）脱碳填料塔设计工艺设计任务书 3一、设计题目 3二、操作条件 3三、设计容 3四、基础数据 4设计依据：5一、计算前的准备 51.CO2在 PC 中的溶解度关系 52.PC 密度与温度的关系 63.PC 蒸汽压的影响 74.PC 的粘度 7二、物料衡算 71.各组分在 PC 中的溶解量 72.溶剂夹带量 Nm3/m3PC83.溶液带出的气量 Nm3/m3PC84.出脱碳塔净化气量 95.计算 PC 循环量 96.验算吸收液中 CO2残量为 0.15 Nm3/m3PC 时净化气中 CO2的含量 107.出塔气体的组成 10三、热量衡算 111.混合气体的定压比热容112.液体的比热容123.CO2的溶解热134.出塔溶液的温度135.最终的衡算结果汇总 14四、设备的工艺与结构尺寸的设计计算 15（一）确定塔径与相关参数 15五、填料层高度的计算 17六、填料层的压降 25七、附属设备与主要附件的选型 251.塔壁厚 252．液体分布器 253．除沫器 254．液体再分布器 265．填料支撑板 266．塔的顶部空间高度 26八、设计概要表 27 九、对本设计的评价 28 参考文献 28化工原理课程设计任务书碳酸丙烯酯（PC）脱碳填料塔的工艺设计一、设计题目设计一座碳酸丙烯酯（PC）脱碳填料塔，要求年产合成氨 48000t/a。二、操作条件1.每吨氨耗变换气取 4300Nm3变换气/ t 氨；2.变换气组成为：CO2：28.0；CO：2.5；H2：47.2；N2：22.3。（均为体积%，下同。其它组分被忽略）；3.要求出塔净化气中 CO2的浓度不超过 0.5%；4.PC 吸收剂的入塔浓度根据操作情况自选；5.气液两相的入塔温度均选定为 30℃；6.操作压强为 1.6MPa；7.年工作日 330 天，每天 24 小时连续运行。三、设计容1.设计方案的确定与工艺流程的说明2.填料吸收塔的工艺计算3.塔和塔板主要工艺结构的设计计算4.填料吸收塔附属结构的选型与设计5.塔的工艺计算结果汇总一览表6.吸收塔的工艺流程图7.填料吸收塔与液体再分布器的工艺条件图8.对本设计的评述或对有关问题的分析与讨论。四、基础数据1.碳酸丙烯酯（PC）的物理性质正常沸点，（℃）蒸汽压×133.32-1Pa粘度，mPa·s分子量20430℃38℃20℃50℃102.090.10.242.761.62温度，（℃）015254055ρ（kg/m3）122412071198118411692.比热计算式 3.CO2在碳酸丙烯酯（PC）中的溶解度温度 t，（℃）2526.737.84050亨利系数 E×101.3-1kPa81.1381.71...
