高电压并联电容器分析论文

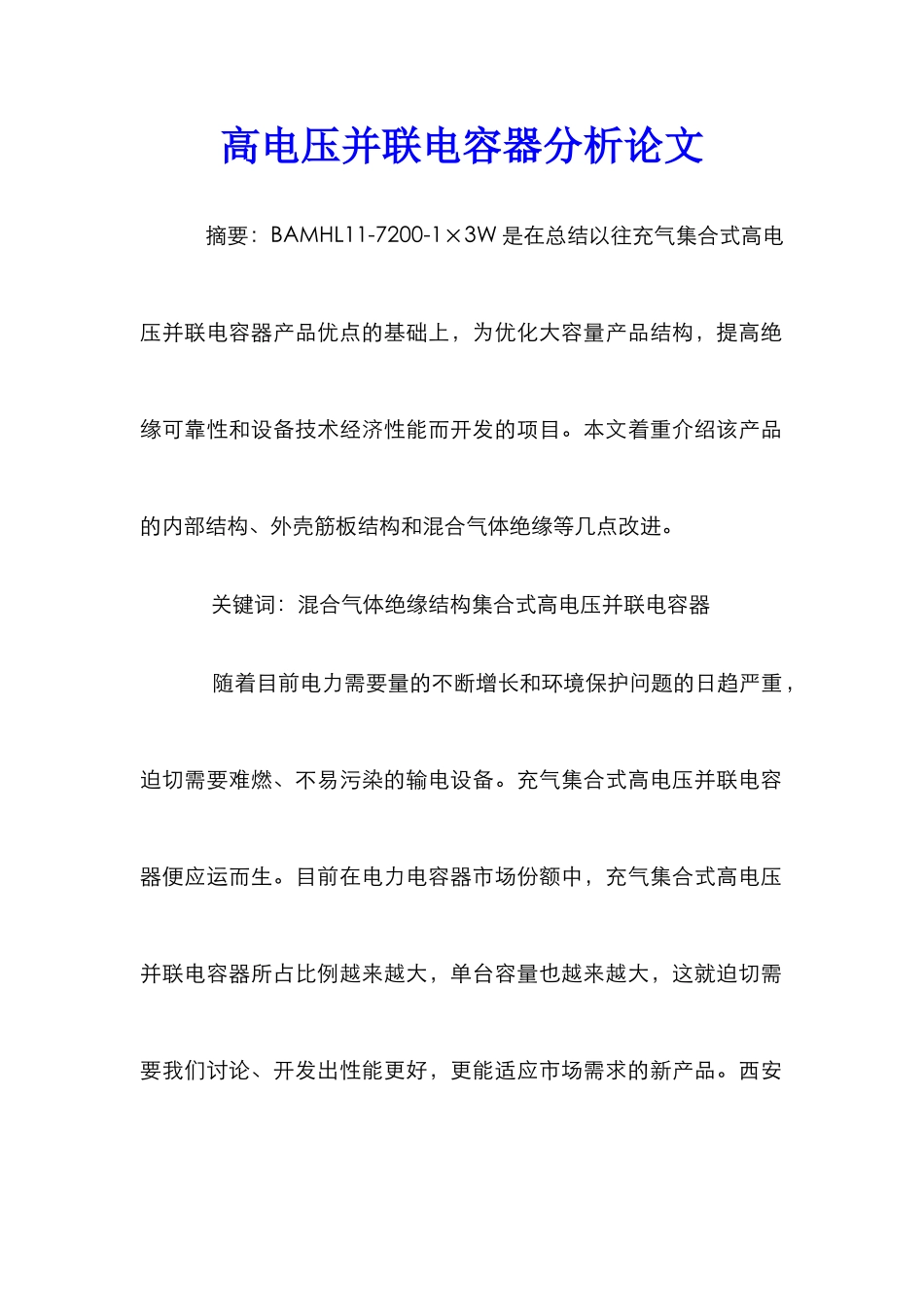

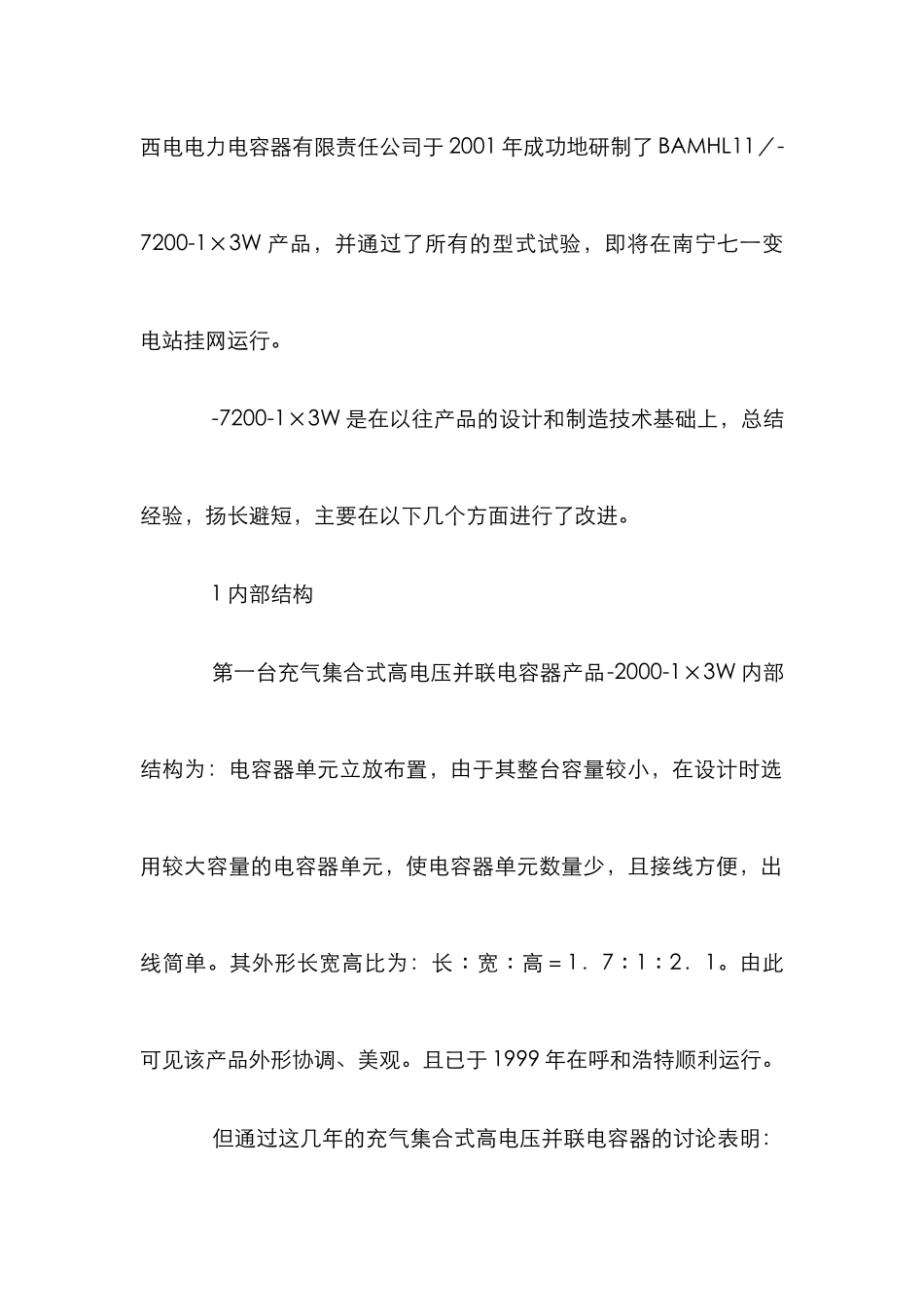

高电压并联电容器分析论文 摘要：BAMHL11-7200-1×3W 是在总结以往充气集合式高电压并联电容器产品优点的基础上，为优化大容量产品结构，提高绝缘可靠性和设备技术经济性能而开发的项目。本文着重介绍该产品的内部结构、外壳筋板结构和混合气体绝缘等几点改进。 关键词：混合气体绝缘结构集合式高电压并联电容器 随着目前电力需要量的不断增长和环境保护问题的日趋严重，迫切需要难燃、不易污染的输电设备。充气集合式高电压并联电容器便应运而生。目前在电力电容器市场份额中，充气集合式高电压并联电容器所占比例越来越大，单台容量也越来越大，这就迫切需要我们讨论、开发出性能更好，更能适应市场需求的新产品。西安西电电力电容器有限责任公司于 2001 年成功地研制了 BAMHL11／-7200-1×3W 产品，并通过了所有的型式试验，即将在南宁七一变电站挂网运行。 -7200-1×3W 是在以往产品的设计和制造技术基础上，总结经验，扬长避短，主要在以下几个方面进行了改进。 1 内部结构 第一台充气集合式高电压并联电容器产品-2000-1×3W 内部结构为：电容器单元立放布置，由于其整台容量较小，在设计时选用较大容量的电容器单元，使电容器单元数量少，且接线方便，出线简单。其外形长宽高比为：长∶宽∶高＝1．7∶1∶2．1。由此可见该产品外形协调、美观。且已于 1999 年在呼和浩特顺利运行。 但通过这几年的充气集合式高电压并联电容器的讨论表明：电容器单元立放布置这种结构在容量较大时，由于电容器单元数量多，致使其接线复杂、出线不方便，且其高度低，占地面积大，故不再适合采纳这种结构。 新研制的 BAMHL11／-7200-1×3W 较产品 BFMHL11-2000-1×3W 容量增大了 2 倍多，故不宜采纳电容器单元立放结构，本产品把电容器单元分 3 层卧放布置，电容器单元采纳新式内熔丝结构，并合理改进其接线方式和选用可靠的绝缘材料，经过以上改进后，其外形尺寸的长宽高比为长∶宽∶高＝1．4∶1∶1．5，该产品外形美观、结构协调、占地面积较小。其各项性能指标经国家电力电容器质量监督检验中心的测试，均符合要求，其主要试验结果如下表： 2 筋板 产品 BFMHL11-2000-1×3W 的外形见图 1. 产品外壳上的筋板是用钢板弯成，单面焊接在箱壁上，在电容器容量较小时，电容器外形尺寸较小，故在额定表压下外壳变形量也较小，该筋板还兼有散热作用。因筋内侧无法表面处理，在户外长时间运行以后，容易在筋板的下端生成锈迹、影响其...
