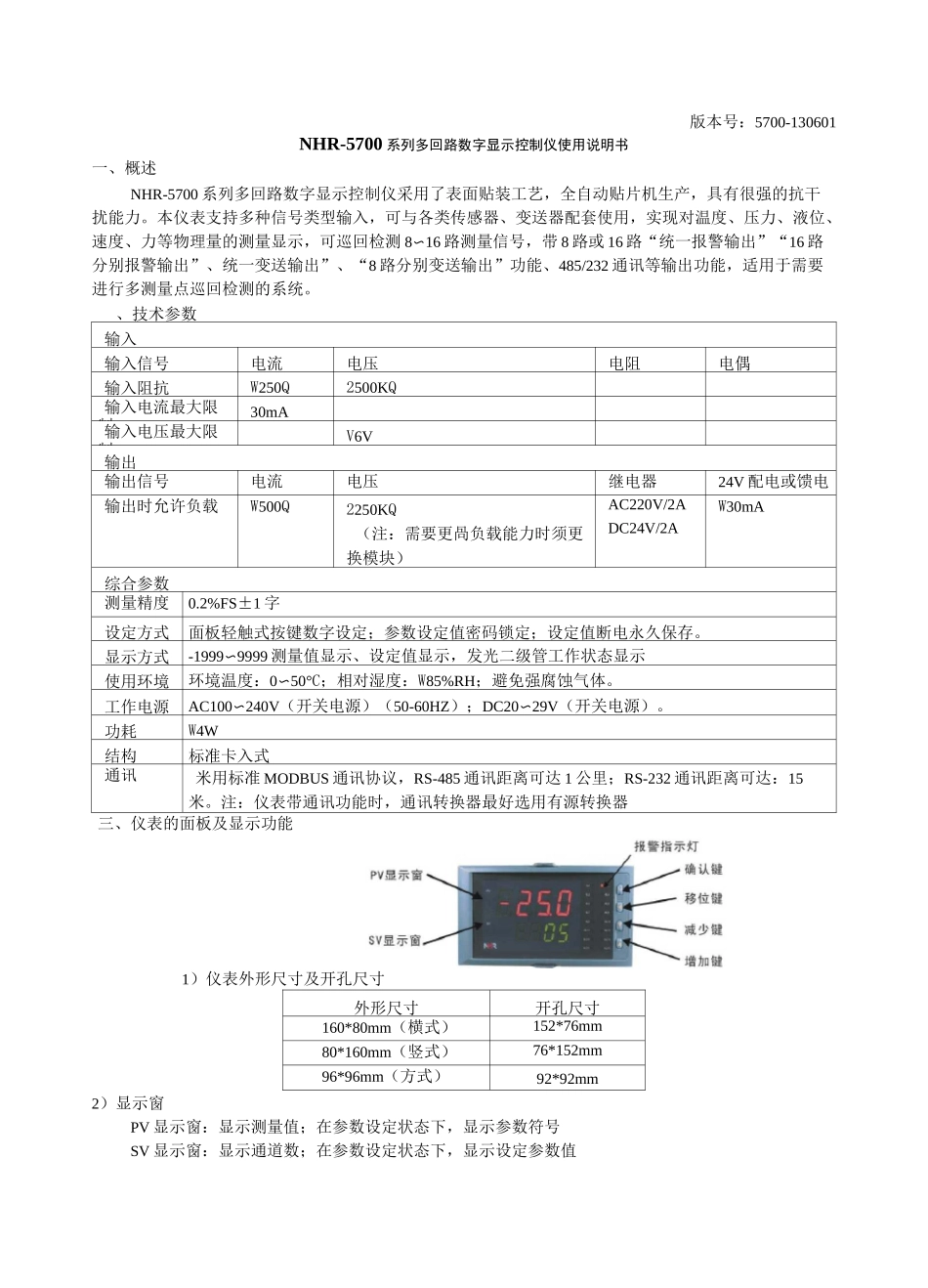

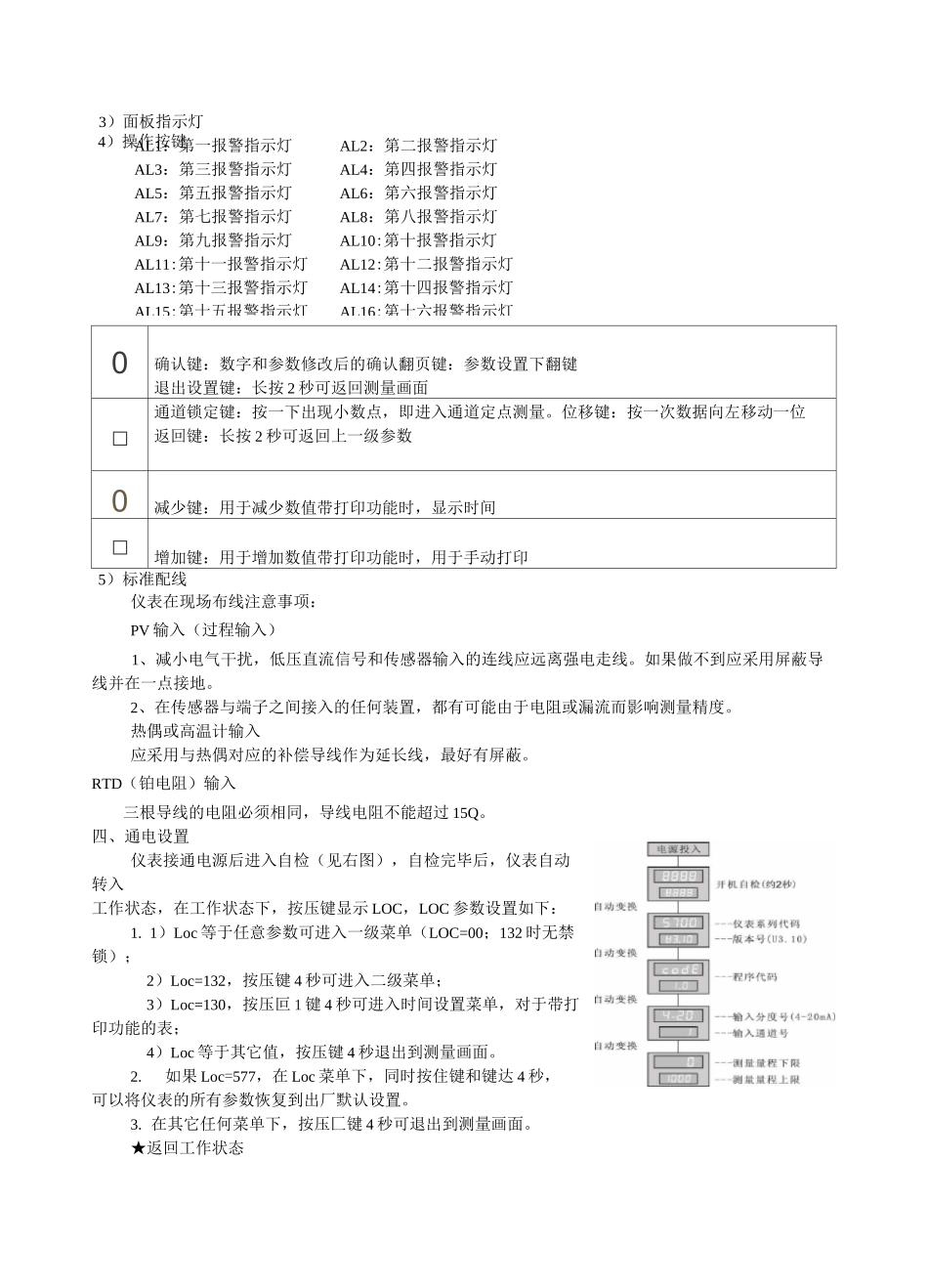

版本号：5700-130601NHR-5700 系列多回路数字显示控制仪使用说明书一、概述NHR-5700 系列多回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可巡回检测 8〜16 路测量信号，带 8 路或 16 路“统一报警输出”“16 路分别报警输出”、统一变送输出”、“8 路分别变送输出”功能、485/232 通讯等输出功能，适用于需要进行多测量点巡回检测的系统。、技术参数输入输入信号电流电压电阻电偶输入阻抗W250Q2500KQ输入电流最大限制30mA输入电压最大限制V6V输出输出信号电流电压继电器24V 配电或馈电输出时允许负载W500Q2250KQ（注：需要更咼负载能力时须更换模块）AC220V/2ADC24V/2AW30mA综合参数测量精度0.2%FS±1 字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。显示方式-1999〜9999 测量值显示、设定值显示，发光二级管工作状态显示使用环境环境温度：0〜50°C；相对湿度：W85%RH；避免强腐蚀气体。工作电源AC100〜240V（开关电源）（50-60HZ）；DC20〜29V（开关电源）。功耗W4W结构标准卡入式通讯米用标准 MODBUS 通讯协议，RS-485 通讯距离可达 1 公里；RS-232 通讯距离可达：15米。注：仪表带通讯功能时，通讯转换器最好选用有源转换器三、仪表的面板及显示功能1）仪表外形尺寸及开孔尺寸外形尺寸开孔尺寸160*80mm（横式）152*76mm80*160mm（竖式）76*152mm96*96mm（方式）92*92mm2）显示窗PV 显示窗：显示测量值；在参数设定状态下，显示参数符号SV 显示窗：显示通道数；在参数设定状态下，显示设定参数值AL1：第一报警指示灯AL3：第三报警指示灯AL5：第五报警指示灯AL7：第七报警指示灯AL9：第九报警指示灯AL11:第十一报警指示灯AL13:第十三报警指示灯AL15:第十五报警指示灯AL2：第二报警指示灯AL4：第四报警指示灯AL6：第六报警指示灯AL8：第八报警指示灯AL10:第十报警指示灯AL12:第十二报警指示灯AL14:第十四报警指示灯AL16:第十六报警指示灯3）面板指示灯4）操作按键0确认键：数字和参数修改后的确认翻页键：参数设置下翻键退出设置键：长按 2 秒可返回测量画面□通道锁定键：按一下出现小数点，即进入通道定点测量。位移键：按一次数据向左移动一位返回键：长按 2 秒可返回上一级参数0减少键：用于减少数值带打印功能时，显示时间...
