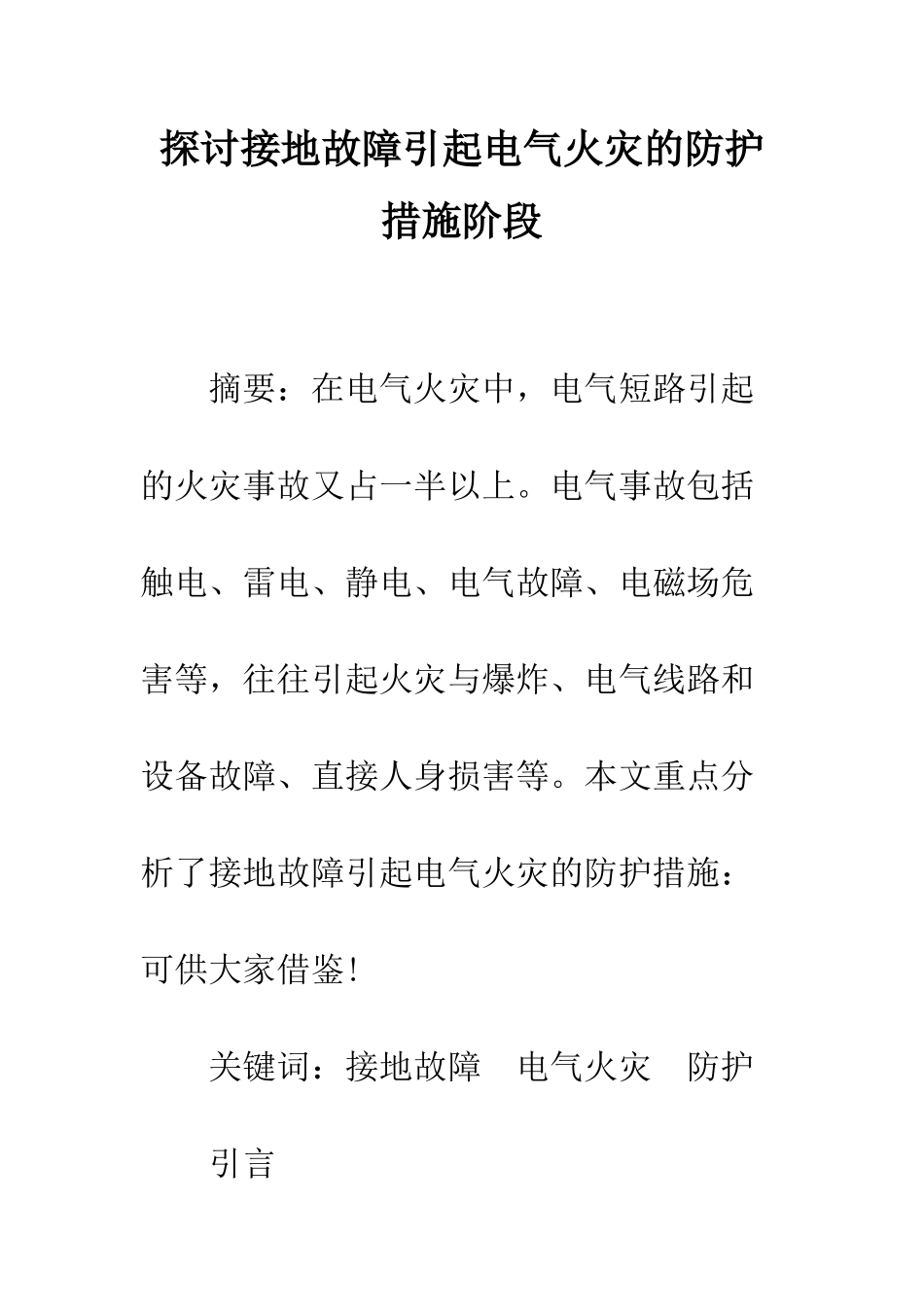

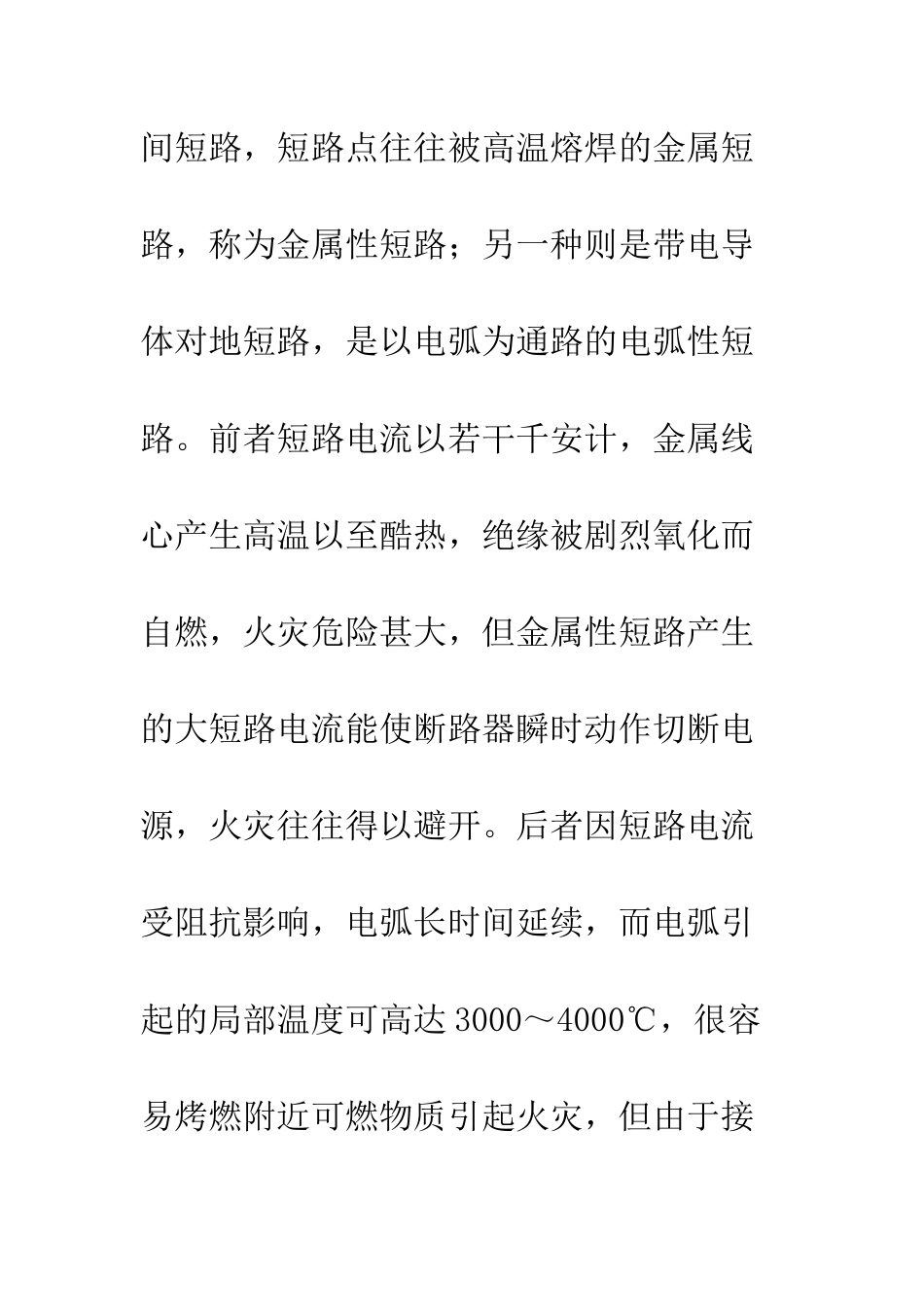

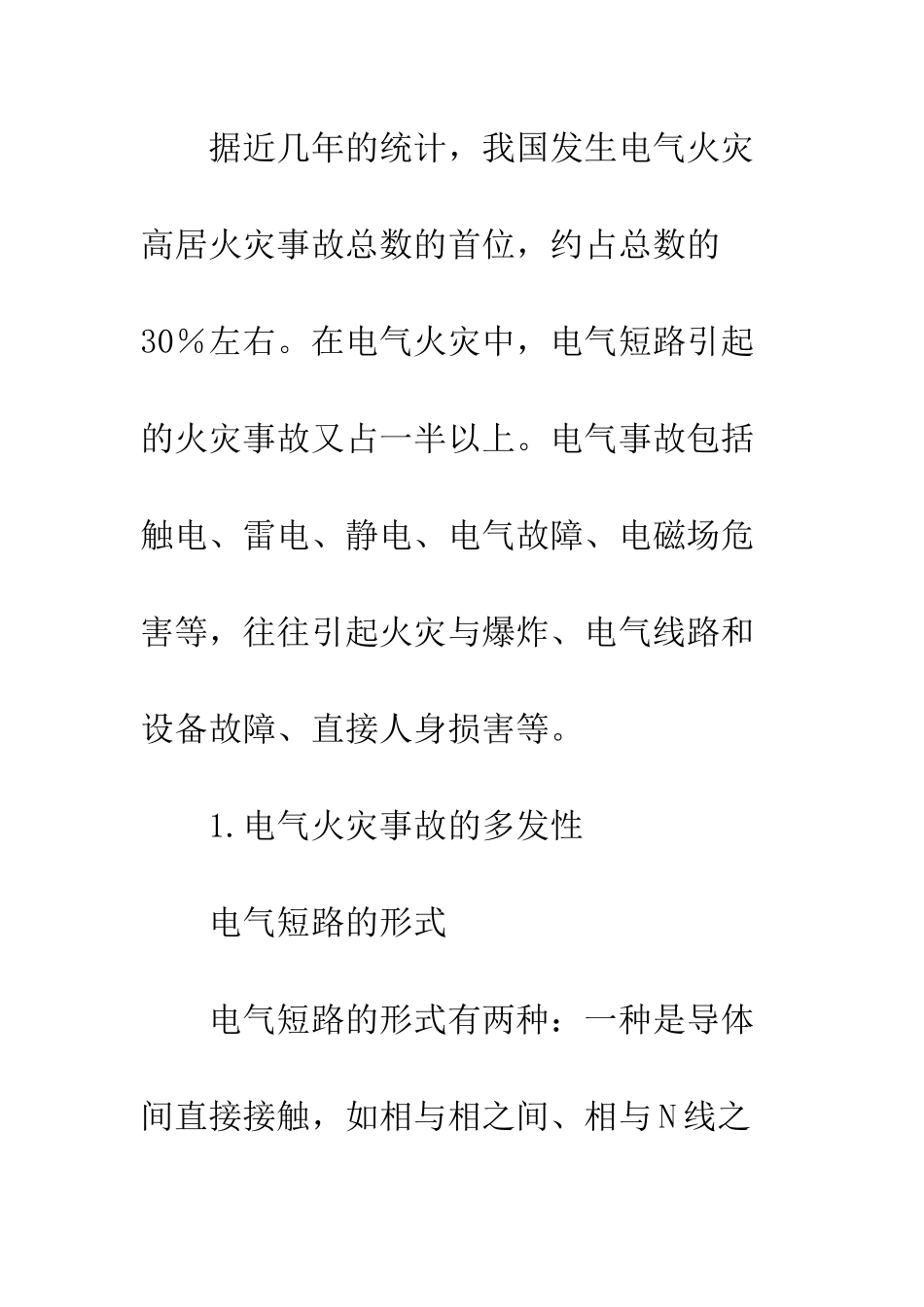

探讨接地故障引起电气火灾的防护措施阶段 摘要:在电气火灾中,电气短路引起的火灾事故又占一半以上。电气事故包括触电、雷电、静电、电气故障、电磁场危害等,往往引起火灾与爆炸、电气线路和设备故障、直接人身损害等。本文重点分析了接地故障引起电气火灾的防护措施:可供大家借鉴! 关键词:接地故障 电气火灾 防护 引言 据近几年的统计,我国发生电气火灾高居火灾事故总数的首位,约占总数的30%左右。在电气火灾中,电气短路引起的火灾事故又占一半以上。电气事故包括触电、雷电、静电、电气故障、电磁场危害等,往往引起火灾与爆炸、电气线路和设备故障、直接人身损害等。 1.电气火灾事故的多发性 电气短路的形式 电气短路的形式有两种:一种是导体间直接接触,如相与相之间、相与 N 线之间短路,短路点往往被高温熔焊的金属短路,称为金属性短路;另一种则是带电导体对地短路,是以电弧为通路的电弧性短路。前者短路电流以若干千安计,金属线心产生高温以至酷热,绝缘被剧烈氧化而自燃,火灾危险甚大,但金属性短路产生的大短路电流能使断路器瞬时动作切断电源,火灾往往得以避开。后者因短路电流受阻抗影响,电弧长时间延续,而电弧引起的局部温度可高达 3000~4000℃,很容易烤燃附近可燃物质引起火灾,但由于接地故障引起的短路电流较小,不足以使一般断路器动作跳闸切断电源,所以电弧性短路引起火灾危险远大于金属性短路。 接地故障的危险性 在电气线路短路引起的火灾中,接地故障电弧引起的火灾远多于带电导体间金属性短路引起的火灾。这首先是因为电弧性接地故障发生的几率远大于带电导体间短路的几率。 一旦发生接地故障,由它引起危险电弧的几率也远大于带电导体间产生危险电弧的几率,这可用图 1 来说明。图中a、b、c 和 d 各为相线、中性线和 PE 线的连接端子。a、b 两端子如连接不良或不导电,设备将不运转或运转不正常,可及时觉察予以修复,不致引发事故。但 PE 线的端子 c、d 不导电或导电不良却不易觉察,因设备仍能照常运转,这时 c、d 端子的连接不良将成为一个事故隐患而持续存在。若一旦发生图 1 所示碰外壳接地故障,假如 c、d 端子不导电,设备外壳对地带相电压而导致电击事故。假如 c、d 端子导电不良,端子处将进发电火花或电弧(延续和集中的电火花即为电弧),很易引起火灾。 因此在接地故障回路全为金属导体的TN—C—S 系统中,其导电性能不良失去接地保护时,并不影响电气...
