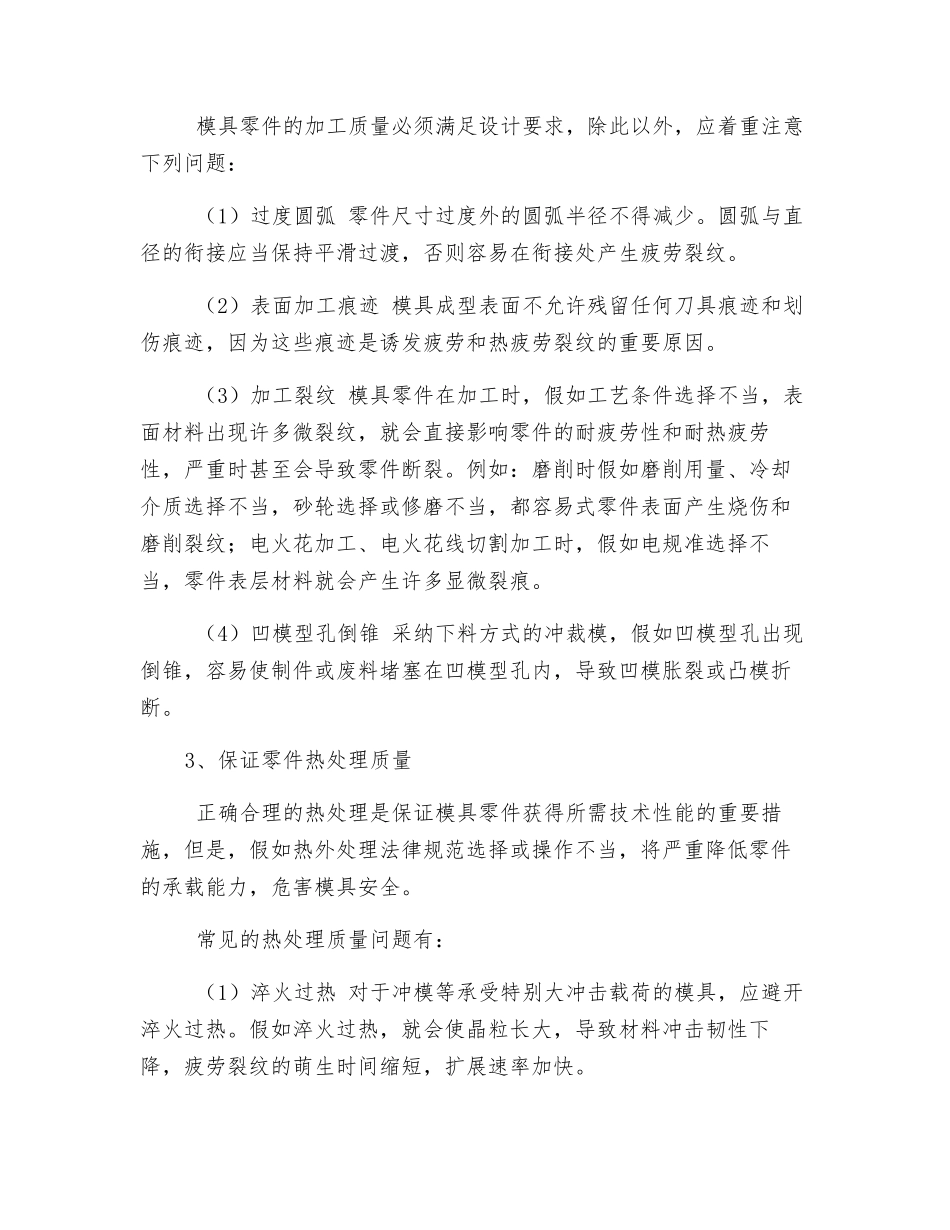

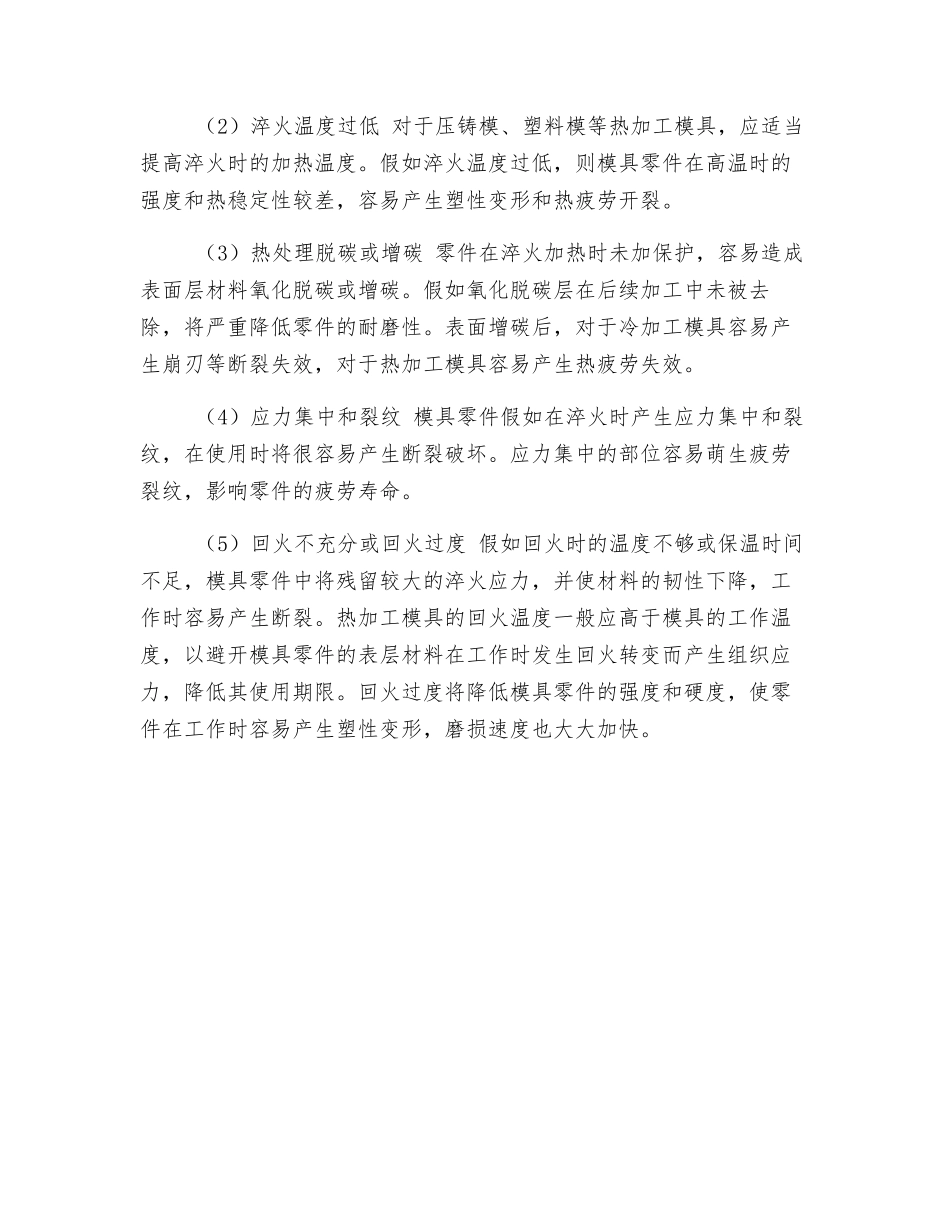

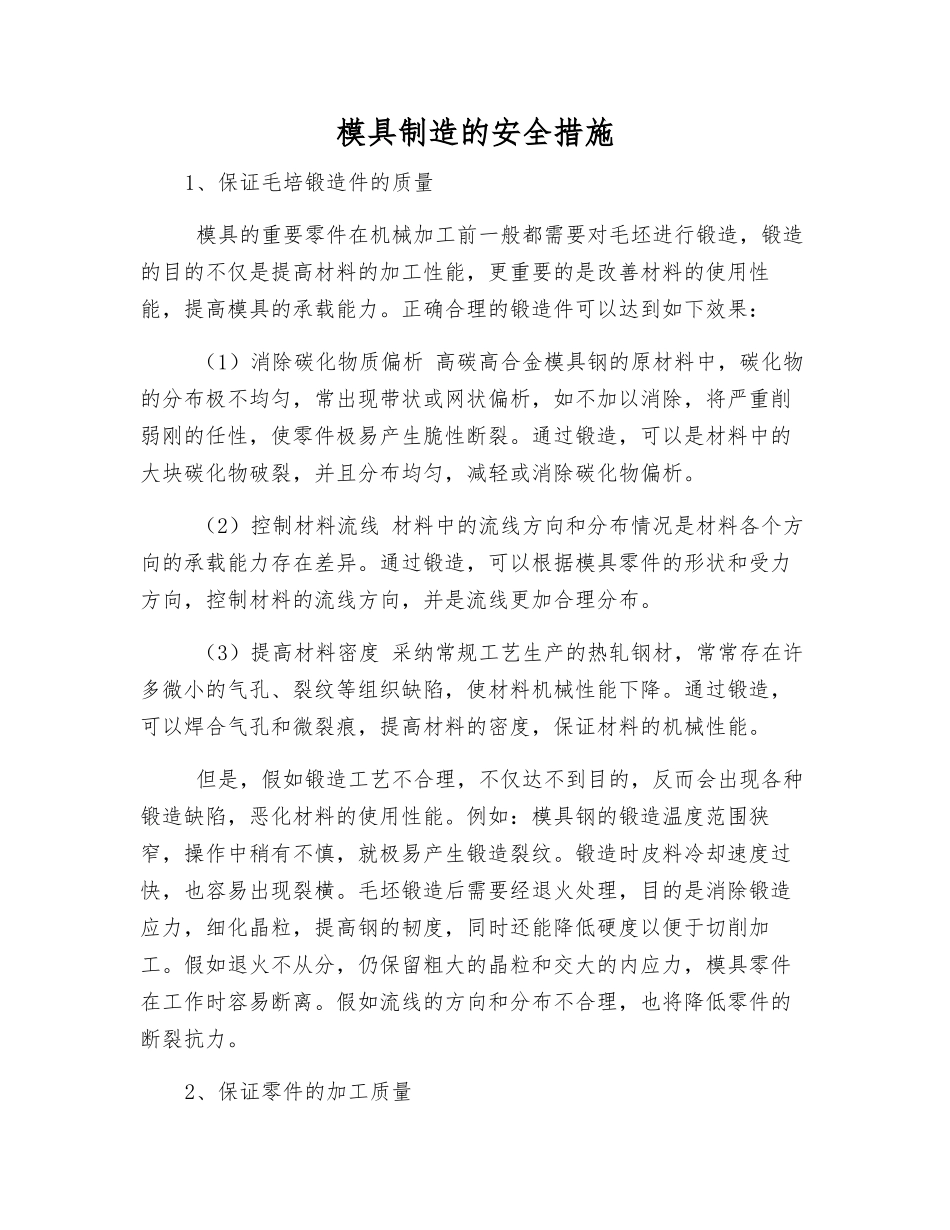

模具制造的安全措施1、保证毛培锻造件的质量 模具的重要零件在机械加工前一般都需要对毛坯进行锻造,锻造的目的不仅是提高材料的加工性能,更重要的是改善材料的使用性能,提高模具的承载能力。正确合理的锻造件可以达到如下效果: (1)消除碳化物质偏析 高碳高合金模具钢的原材料中,碳化物的分布极不均匀,常出现带状或网状偏析,如不加以消除,将严重削弱刚的任性,使零件极易产生脆性断裂。通过锻造,可以是材料中的大块碳化物破裂,并且分布均匀,减轻或消除碳化物偏析。 (2)控制材料流线 材料中的流线方向和分布情况是材料各个方向的承载能力存在差异。通过锻造,可以根据模具零件的形状和受力方向,控制材料的流线方向,并是流线更加合理分布。 (3)提高材料密度 采纳常规工艺生产的热轧钢材,常常存在许多微小的气孔、裂纹等组织缺陷,使材料机械性能下降。通过锻造,可以焊合气孔和微裂痕,提高材料的密度,保证材料的机械性能。 但是,假如锻造工艺不合理,不仅达不到目的,反而会出现各种锻造缺陷,恶化材料的使用性能。例如:模具钢的锻造温度范围狭窄,操作中稍有不慎,就极易产生锻造裂纹。锻造时皮料冷却速度过快,也容易出现裂横。毛坯锻造后需要经退火处理,目的是消除锻造应力,细化晶粒,提高钢的韧度,同时还能降低硬度以便于切削加工。假如退火不从分,仍保留粗大的晶粒和交大的内应力,模具零件在工作时容易断离。假如流线的方向和分布不合理,也将降低零件的断裂抗力。2、保证零件的加工质量 模具零件的加工质量必须满足设计要求,除此以外,应着重注意下列问题: (1)过度圆弧 零件尺寸过度外的圆弧半径不得减少。圆弧与直径的衔接应当保持平滑过渡,否则容易在衔接处产生疲劳裂纹。 (2)表面加工痕迹 模具成型表面不允许残留任何刀具痕迹和划伤痕迹,因为这些痕迹是诱发疲劳和热疲劳裂纹的重要原因。 (3)加工裂纹 模具零件在加工时,假如工艺条件选择不当,表面材料出现许多微裂纹,就会直接影响零件的耐疲劳性和耐热疲劳性,严重时甚至会导致零件断裂。例如:磨削时假如磨削用量、冷却介质选择不当,砂轮选择或修磨不当,都容易式零件表面产生烧伤和磨削裂纹;电火花加工、电火花线切割加工时,假如电规准选择不当,零件表层材料就会产生许多显微裂痕。 (4)凹模型孔倒锥 采纳下料方式的冲裁模,假如凹模型孔出现倒锥,容易使制件或废料堵塞在凹模型孔内,导致凹模胀裂或凸模折断。3、保证零...
