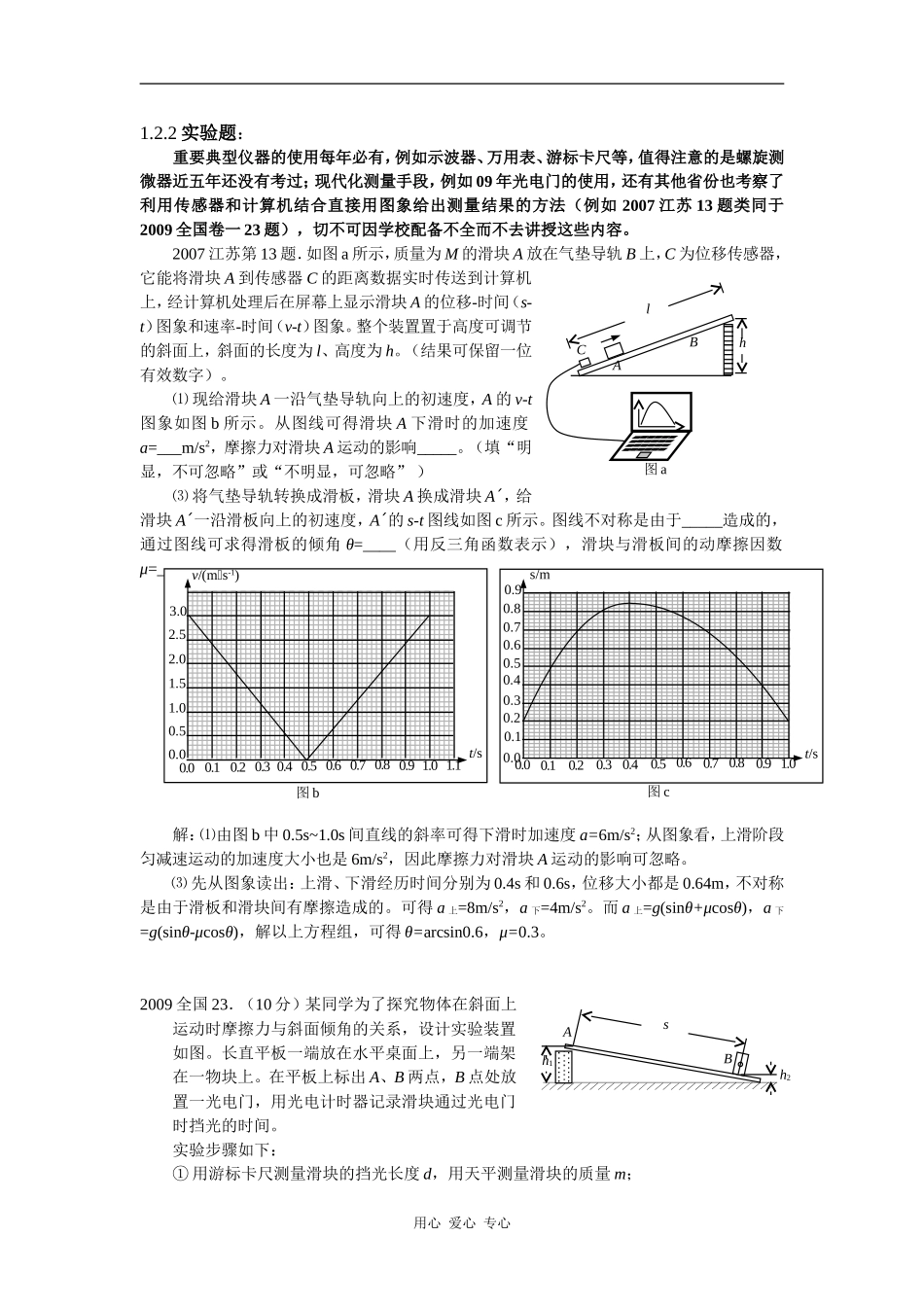

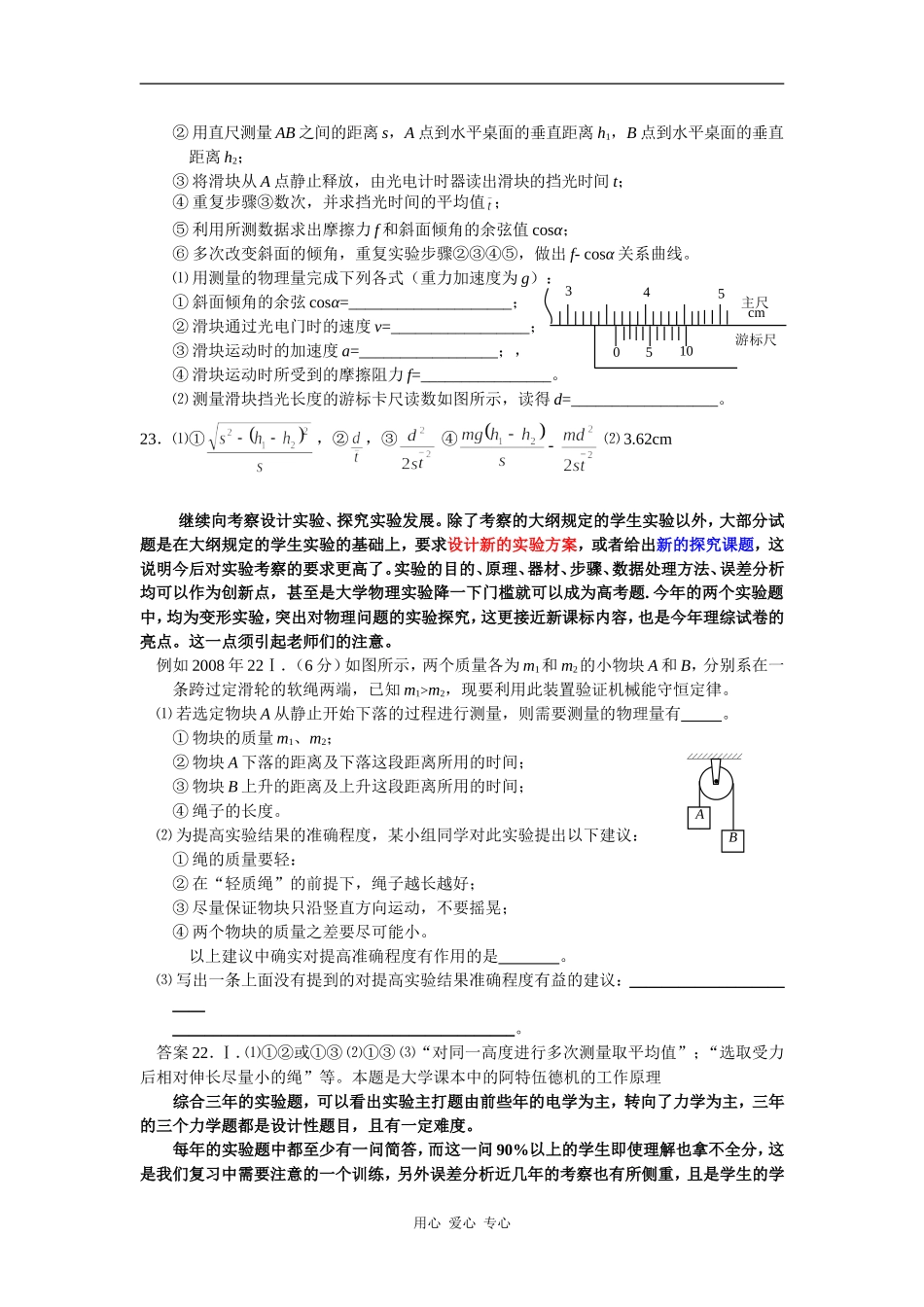

1.2.2 实验题：重要典型仪器的使用每年必有，例如示波器、万用表、游标卡尺等，值得注意的是螺旋测微器近五年还没有考过；现代化测量手段，例如 09 年光电门的使用，还有其他省份也考察了利用传感器和计算机结合直接用图象给出测量结果的方法（例如 2007 江苏 13 题类同于2009 全国卷一 23 题），切不可因学校配备不全而不去讲授这些内容。2007 江苏第 13 题．如图 a 所示，质量为 M 的滑块 A 放在气垫导轨 B 上，C 为位移传感器，它能将滑块 A 到传感器 C 的距离数据实时传送到计算机上，经计算机处理后在屏幕上显示滑块 A 的位移-时间（s-t）图象和速率-时间（v-t）图象。整个装置置于高度可调节的斜面上，斜面的长度为 l、高度为 h。（结果可保留一位有效数字）。⑴ 现给滑块 A 一沿气垫导轨向上的初速度，A 的 v-t图象如图 b 所示。从图线可得滑块 A 下滑时的加速度a=___m/s2，摩擦力对滑块 A 运动的影响_____。（填“明显，不可忽略”或“不明显，可忽略” ）⑶ 将气垫导轨转换成滑板，滑块 A 换成滑块 A´，给滑块 A´一沿滑板向上的初速度，A´的 s-t 图线如图 c 所示。图线不对称是由于_____造成的，通过图线可求得滑板的倾角 θ=____（用反三角函数表示），滑块与滑板间的动摩擦因数μ=____。解：⑴由图 b 中 0.5s~1.0s 间直线的斜率可得下滑时加速度 a=6m/s2；从图象看，上滑阶段匀减速运动的加速度大小也是 6m/s2，因此摩擦力对滑块 A 运动的影响可忽略。⑶ 先从图象读出：上滑、下滑经历时间分别为 0.4s 和 0.6s，位移大小都是 0.64m，不对称是由于滑板和滑块间有摩擦造成的。可得 a 上=8m/s2，a 下=4m/s2。而 a 上=g(sinθ+μcosθ)，a 下=g(sinθ-μcosθ)，解以上方程组，可得 θ=arcsin0.6，μ=0.3。2009 全国 23．（10 分）某同学为了探究物体在斜面上运动时摩擦力与斜面倾角的关系，设计实验装置如图。长直平板一端放在水平桌面上，另一端架在一物块上。在平板上标出 A、B 两点，B 点处放置一光电门，用光电计时器记录滑块通过光电门时挡光的时间。实验步骤如下：① 用游标卡尺测量滑块的挡光长度 d，用天平测量滑块的质量 m；用心 爱心 专心CABhl图 a3.02.52.01.51.00.50.00.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1v/(ms-1)t/s图 b0.90.80.70.60.50.30.00.0 0.10.20.3 0.40.5 0.60.7 0.80.9 1.0s/mt/s0.40.20...
