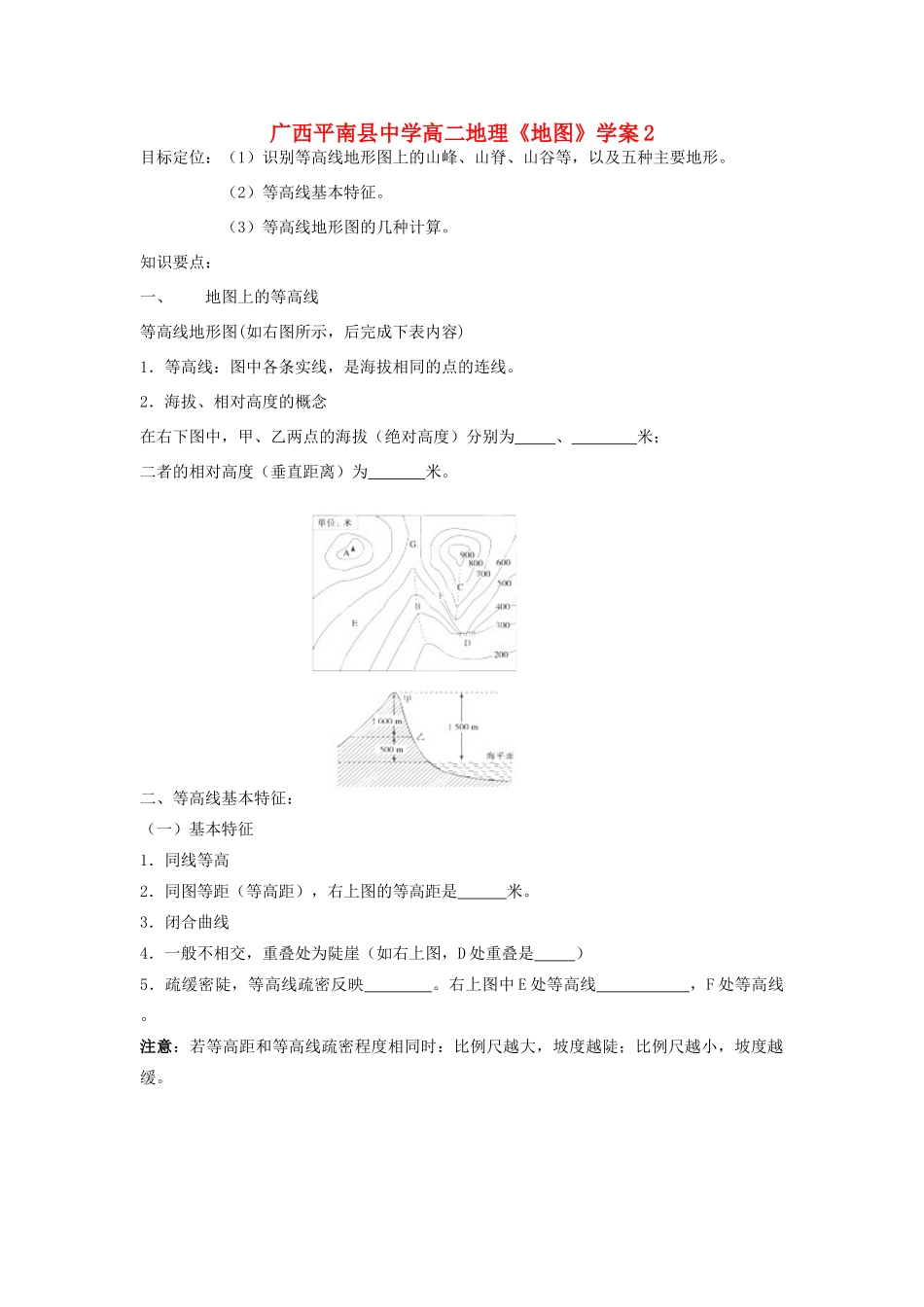

广西平南县中学高二地理《地图》学案 2目标定位：（1）识别等高线地形图上的山峰、山脊、山谷等，以及五种主要地形
（2）等高线基本特征
（3）等高线地形图的几种计算
知识要点：一、地图上的等高线等高线地形图(如右图所示，后完成下表内容)1．等高线：图中各条实线，是海拔相同的点的连线
2．海拔、相对高度的概念在右下图中，甲、乙两点的海拔（绝对高度）分别为 、 米；二者的相对高度（垂直距离）为 米
二、等高线基本特征：（一）基本特征1．同线等高2．同图等距（等高距），右上图的等高距是 米
3．闭合曲线4．一般不相交，重叠处为陡崖（如右上图，D 处重叠是 ）5．疏缓密陡，等高线疏密反映
右上图中 E 处等高线 ，F 处等高线
注意：若等高距和等高线疏密程度相同时：比例尺越大，坡度越陡；比例尺越小，坡度越缓

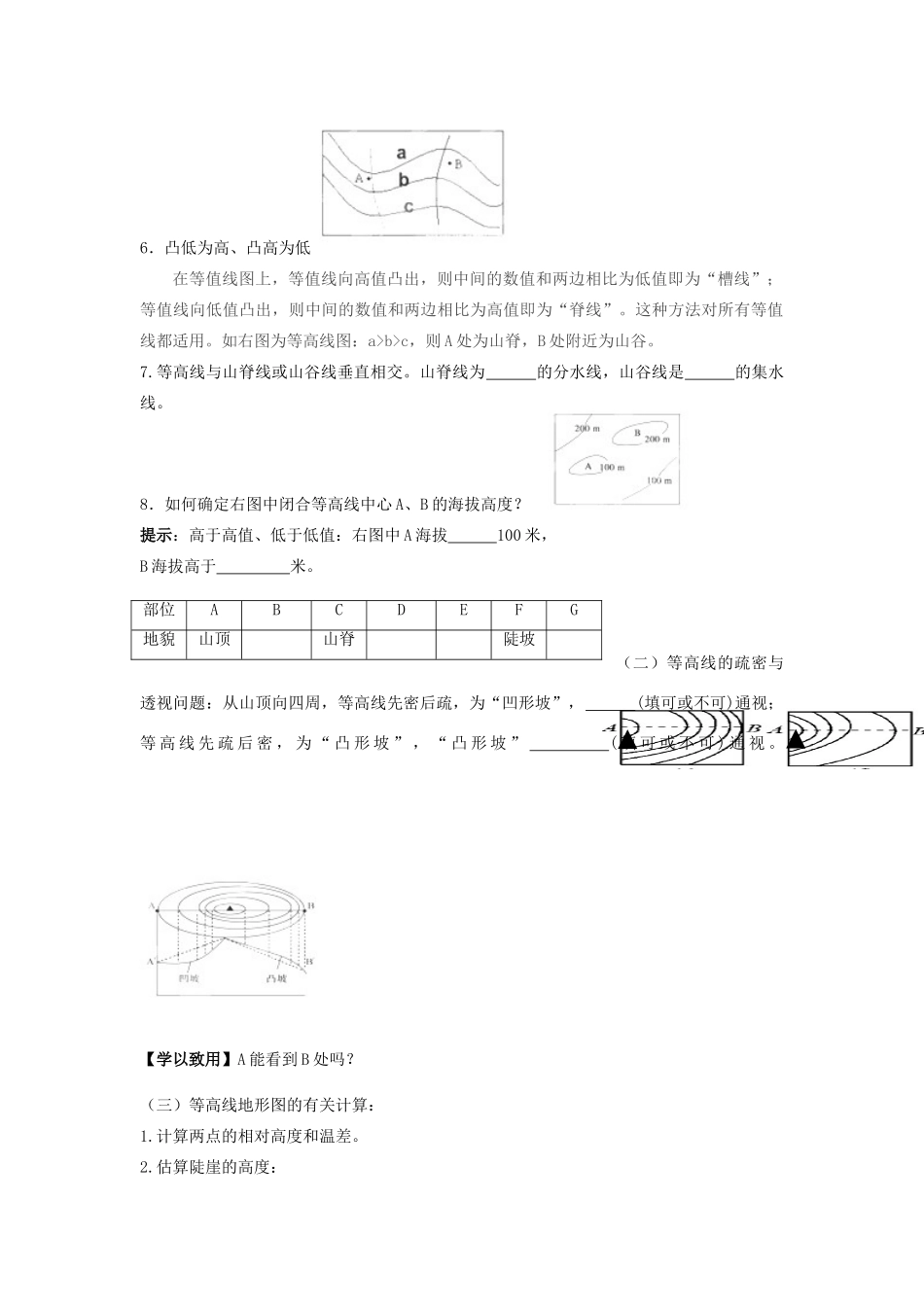

▲▲6．凸低为高、凸高为低在等值线图上，等值线向高值凸出，则中间的数值和两边相比为低值即为“槽线”；等值线向低值凸出，则中间的数值和两边相比为高值即为“脊线”
这种方法对所有等值线都适用
如右图为等高线图：a>b>c，则 A 处为山脊，B 处附近为山谷
等高线与山脊线或山谷线垂直相交
山脊线为 的分水线，山谷线是 的集水线
8．如何确定右图中闭合等高线中心 A、B 的海拔高度
提示：高于高值、低于低值：右图中 A 海拔 100 米，B 海拔高于 米
（二）等高线的疏密与透视问题：从山顶向四周，等高线先密后疏，为“凹形坡”， (填可或不可)通视；等 高 线 先 疏 后 密 ， 为 “ 凸 形 坡 ” ， “ 凸 形 坡 ” ( 填 可 或 不 可 ) 通 视
【学以致用】A 能看到 B 处吗
（三）等高线地形图的有关计算：1
计算两点的相对高度和温差

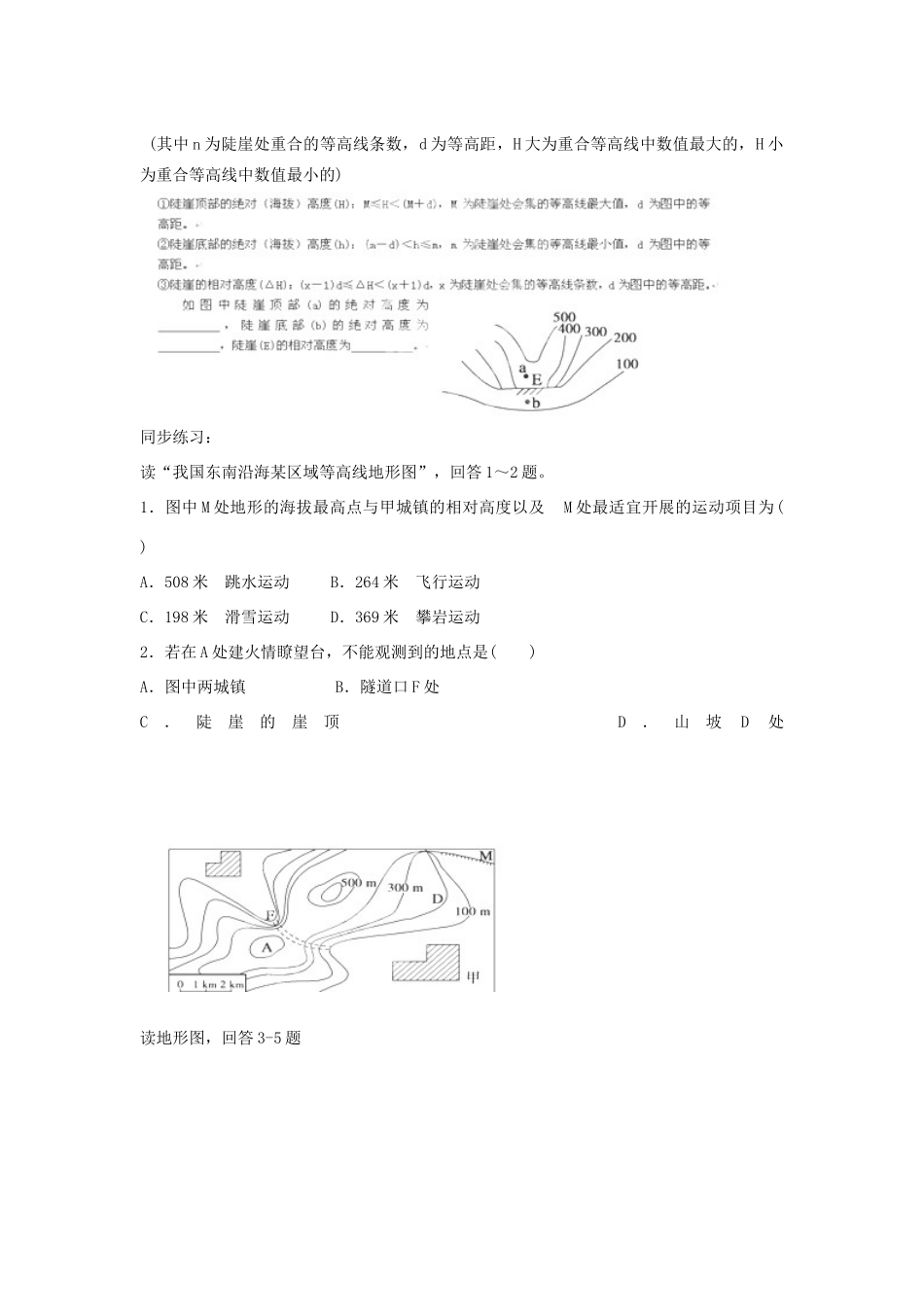

估算陡崖的高度：部位ABCDEFG地貌山顶山脊陡坡 (其中 n 为陡崖处重合的等高线条数，d 为等高距，H 大为重合
