居住区给排水设计说明

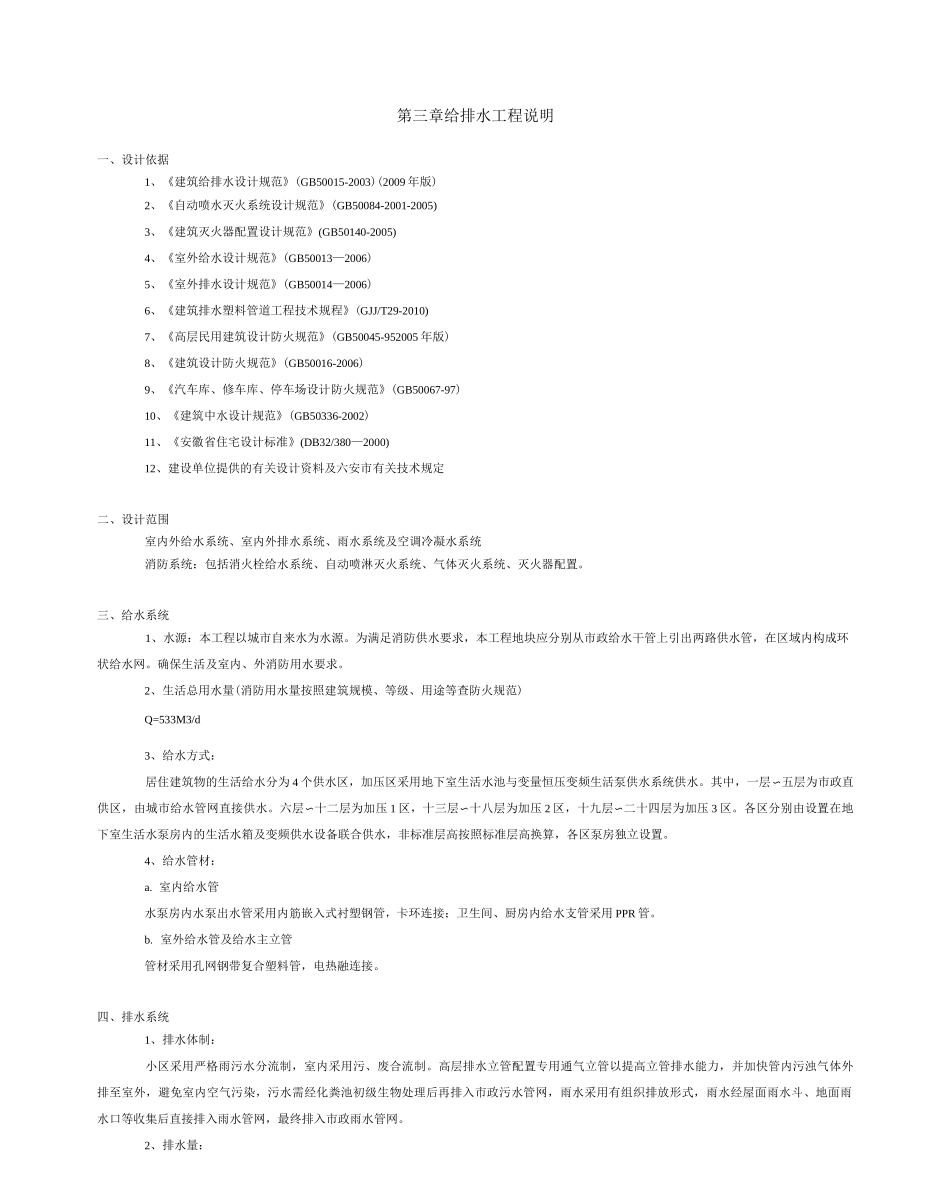

第三章给排水工程说明一、设计依据1、《建筑给排水设计规范》(GB50015-2003)(2009 年版)2、《自动喷水灭火系统设计规范》(GB50084-2001-2005)3、《建筑灭火器配置设计规范》(GB50140-2005)4、《室外给水设计规范》(GB50013—2006)5、《室外排水设计规范》(GB50014—2006)6、《建筑排水塑料管道工程技术规程》(GJJ/T29-2010)7、《高层民用建筑设计防火规范》(GB50045-952005 年版)8、《建筑设计防火规范》(GB50016-2006)9、《汽车库、修车库、停车场设计防火规范》(GB50067-97)10、《建筑中水设计规范》(GB50336-2002)11、《安徽省住宅设计标准》(DB32/380—2000)12、建设单位提供的有关设计资料及六安市有关技术规定二、设计范围室内外给水系统、室内外排水系统、雨水系统及空调冷凝水系统消防系统：包括消火栓给水系统、自动喷淋灭火系统、气体灭火系统、灭火器配置。三、给水系统1、水源：本工程以城市自来水为水源。为满足消防供水要求，本工程地块应分别从市政给水干管上引出两路供水管，在区域内构成环状给水网。确保生活及室内、外消防用水要求。2、生活总用水量(消防用水量按照建筑规模、等级、用途等查防火规范)Q=533M3/d3、给水方式：居住建筑物的生活给水分为 4 个供水区，加压区采用地下室生活水池与变量恒压变频生活泵供水系统供水。其中，一层〜五层为市政直供区，由城市给水管网直接供水。六层〜十二层为加压 1 区，十三层〜十八层为加压 2 区，十九层〜二十四层为加压 3 区。各区分别由设置在地下室生活水泵房内的生活水箱及变频供水设备联合供水，非标准层高按照标准层高换算，各区泵房独立设置。4、给水管材：a. 室内给水管水泵房内水泵出水管采用内筋嵌入式衬塑钢管，卡环连接；卫生间、厨房内给水支管采用 PPR 管。b. 室外给水管及给水主立管管材采用孔网钢带复合塑料管，电热融连接。四、排水系统1、排水体制：小区采用严格雨污水分流制，室内采用污、废合流制。高层排水立管配置专用通气立管以提高立管排水能力，并加快管内污浊气体外排至室外，避免室内空气污染，污水需经化粪池初级生物处理后再排入市政污水管网，雨水采用有组织排放形式，雨水经屋面雨水斗、地面雨水口等收集后直接排入雨水管网，最终排入市政雨水管网。2、排水量：污水排水量按照小区生活给水量的 90%计算 Qw=533*90%=497M3/d雨水量按照合肥暴雨强度公式计算，暴雨强度公式：q=3600(l+0.761gP)/(t+14)0.84 式中：q 表示降雨强度(l/s.ha...
