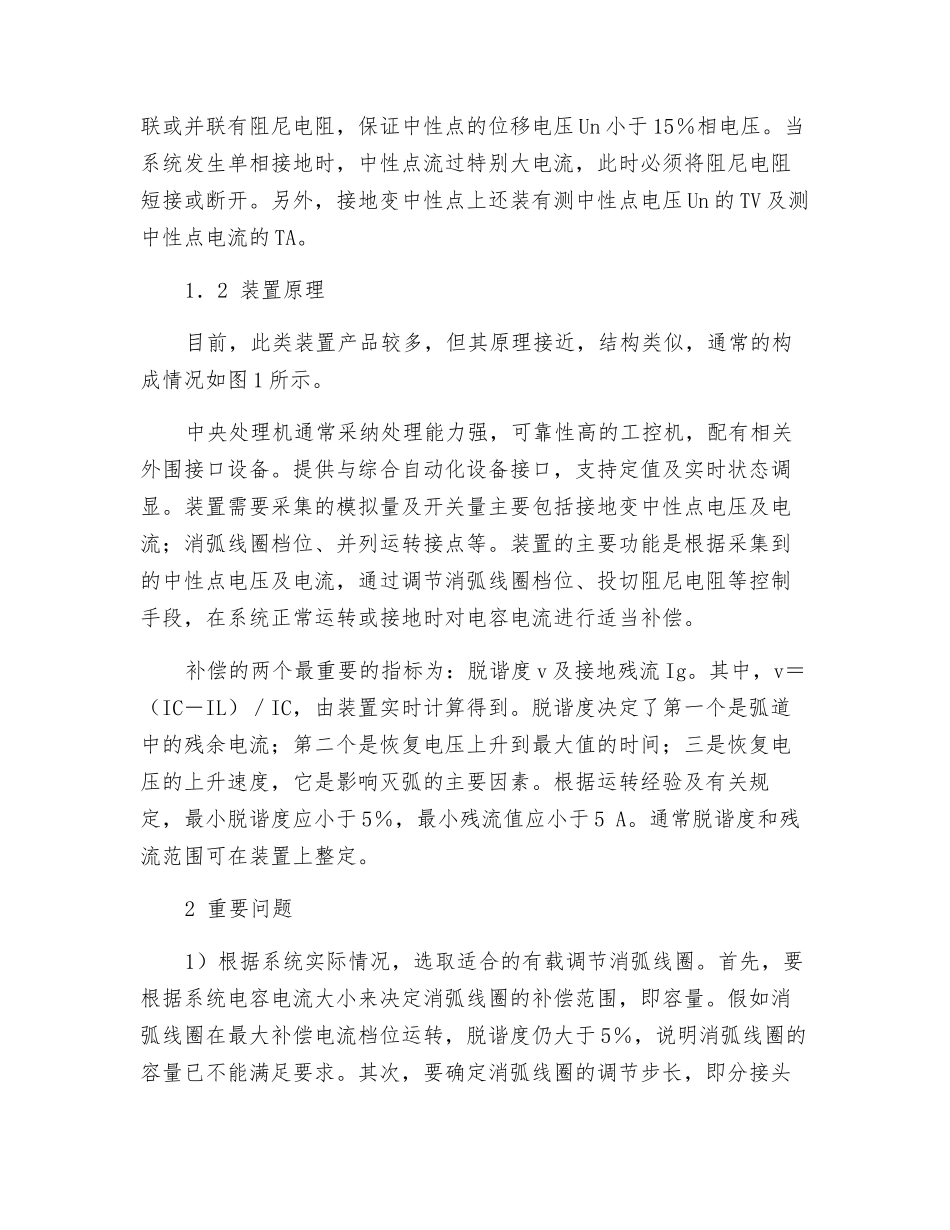

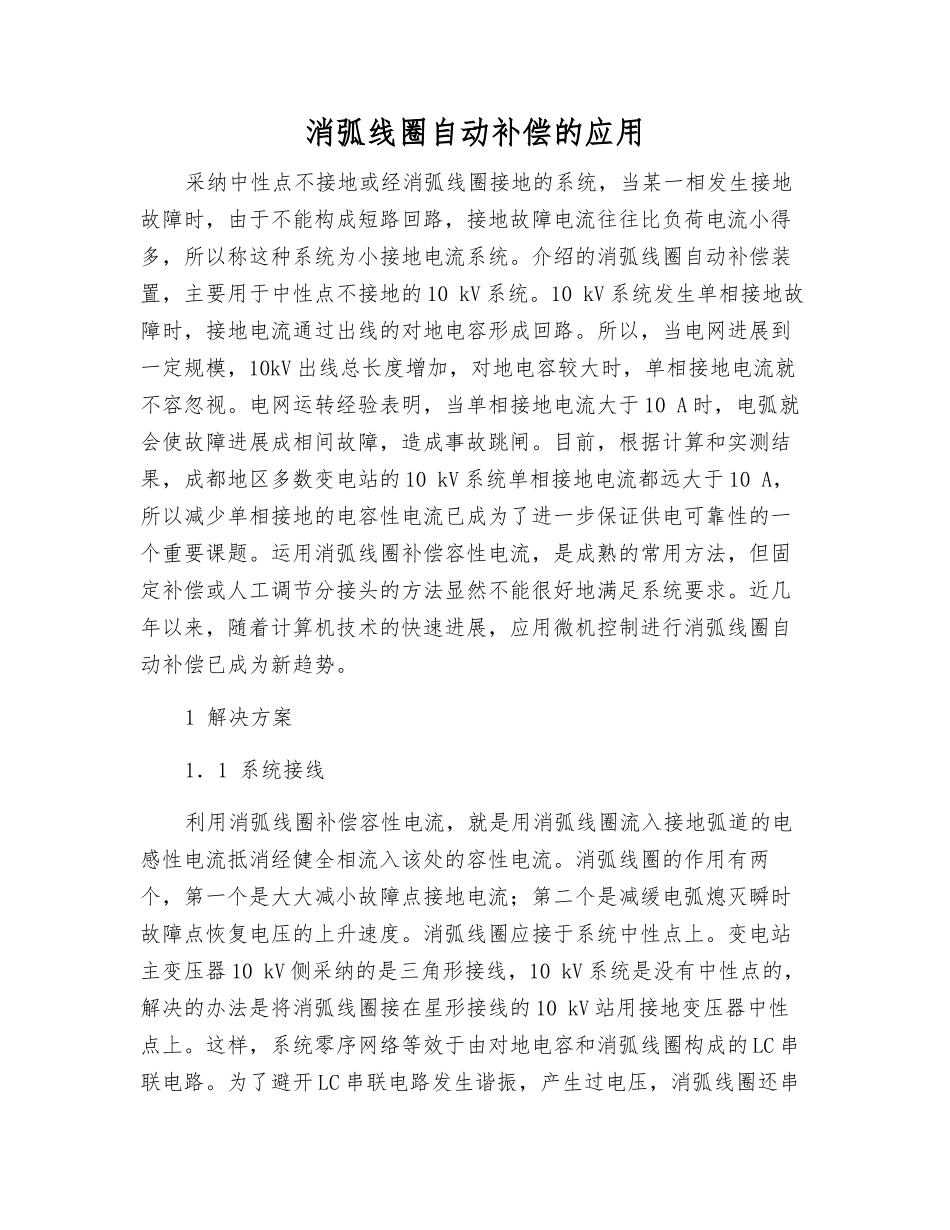

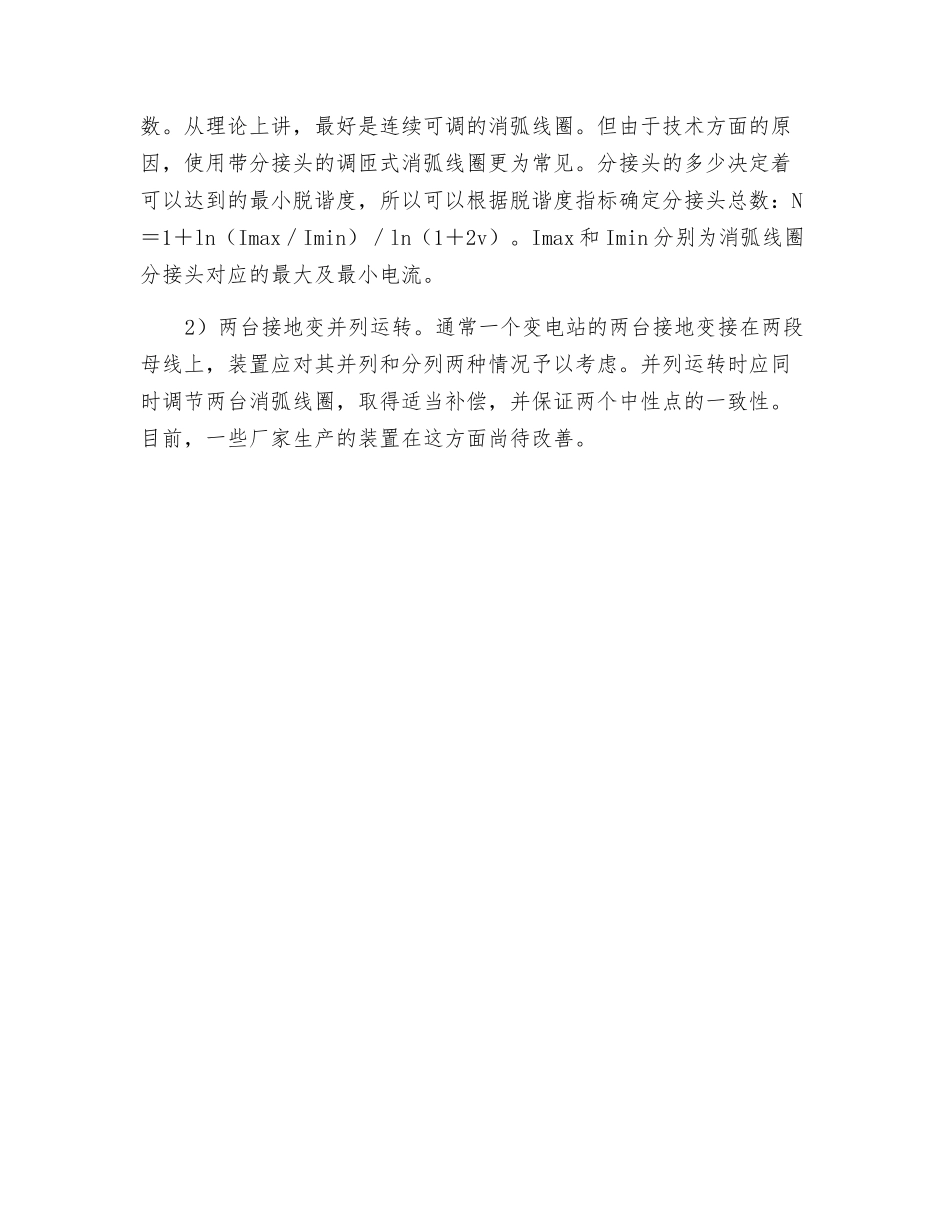

消弧线圈自动补偿的应用采纳中性点不接地或经消弧线圈接地的系统，当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，所以称这种系统为小接地电流系统。介绍的消弧线圈自动补偿装置，主要用于中性点不接地的 10 kV 系统。10 kV 系统发生单相接地故障时，接地电流通过出线的对地电容形成回路。所以，当电网进展到一定规模，10kV 出线总长度增加，对地电容较大时，单相接地电流就不容忽视。电网运转经验表明，当单相接地电流大于 10 A 时，电弧就会使故障进展成相间故障，造成事故跳闸。目前，根据计算和实测结果，成都地区多数变电站的 10 kV 系统单相接地电流都远大于 10 A，所以减少单相接地的电容性电流已成为了进一步保证供电可靠性的一个重要课题。运用消弧线圈补偿容性电流，是成熟的常用方法，但固定补偿或人工调节分接头的方法显然不能很好地满足系统要求。近几年以来，随着计算机技术的快速进展，应用微机控制进行消弧线圈自动补偿已成为新趋势。1 解决方案1．1 系统接线利用消弧线圈补偿容性电流，就是用消弧线圈流入接地弧道的电感性电流抵消经健全相流入该处的容性电流。消弧线圈的作用有两个，第一个是大大减小故障点接地电流；第二个是减缓电弧熄灭瞬时故障点恢复电压的上升速度。消弧线圈应接于系统中性点上。变电站主变压器 10 kV 侧采纳的是三角形接线，10 kV 系统是没有中性点的，解决的办法是将消弧线圈接在星形接线的 10 kV 站用接地变压器中性点上。这样，系统零序网络等效于由对地电容和消弧线圈构成的 LC 串联电路。为了避开 LC 串联电路发生谐振，产生过电压，消弧线圈还串联或并联有阻尼电阻，保证中性点的位移电压 Un 小于 15％相电压。当系统发生单相接地时，中性点流过特别大电流，此时必须将阻尼电阻短接或断开。另外，接地变中性点上还装有测中性点电压 Un 的 TV 及测中性点电流的 TA。1．2 装置原理目前，此类装置产品较多，但其原理接近，结构类似，通常的构成情况如图 1 所示。中央处理机通常采纳处理能力强，可靠性高的工控机，配有相关外围接口设备。提供与综合自动化设备接口，支持定值及实时状态调显。装置需要采集的模拟量及开关量主要包括接地变中性点电压及电流；消弧线圈档位、并列运转接点等。装置的主要功能是根据采集到的中性点电压及电流，通过调节消弧线圈档位、投切阻尼电阻等控制手段，在系统正常运转或接地时对电容电流...
