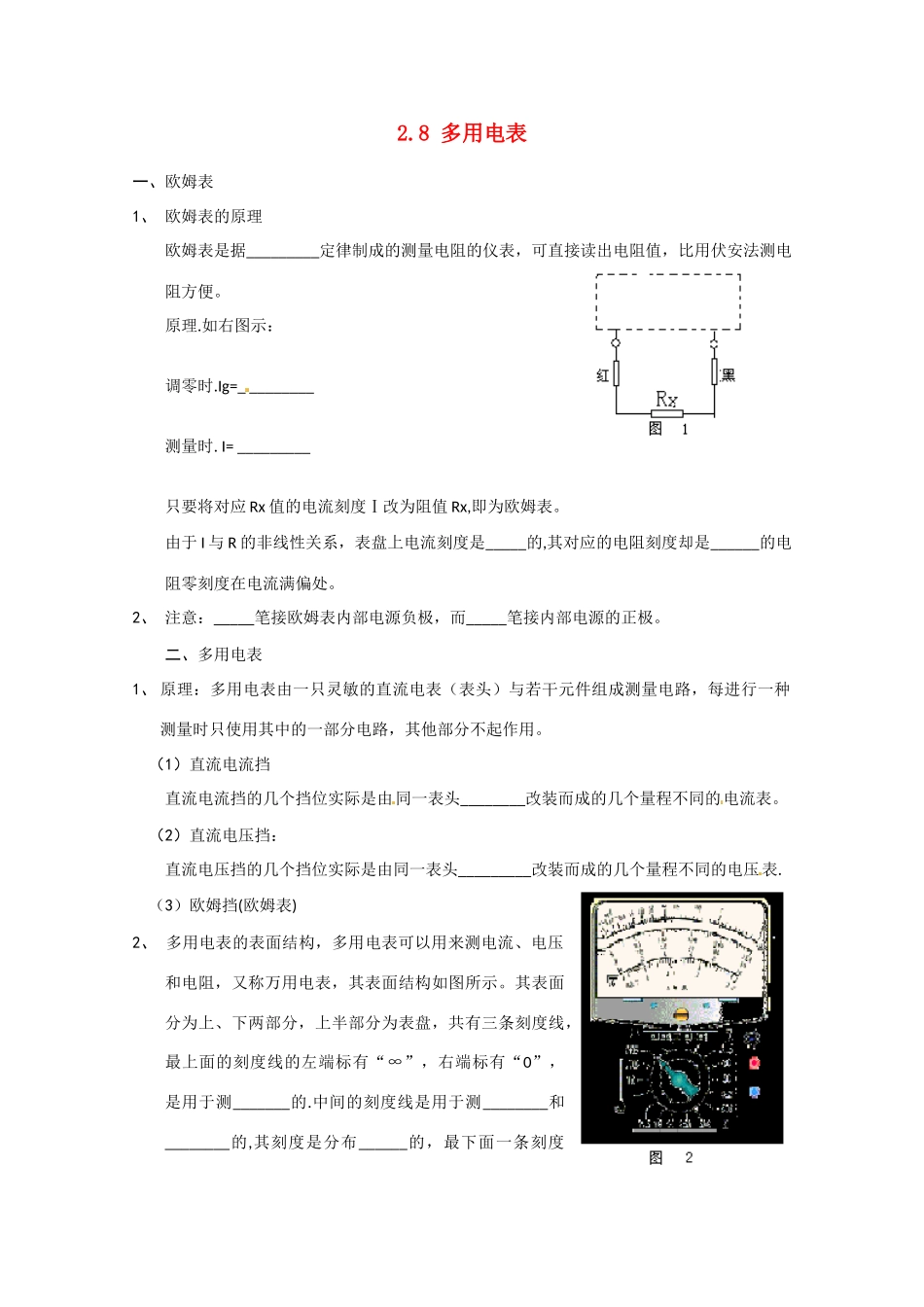

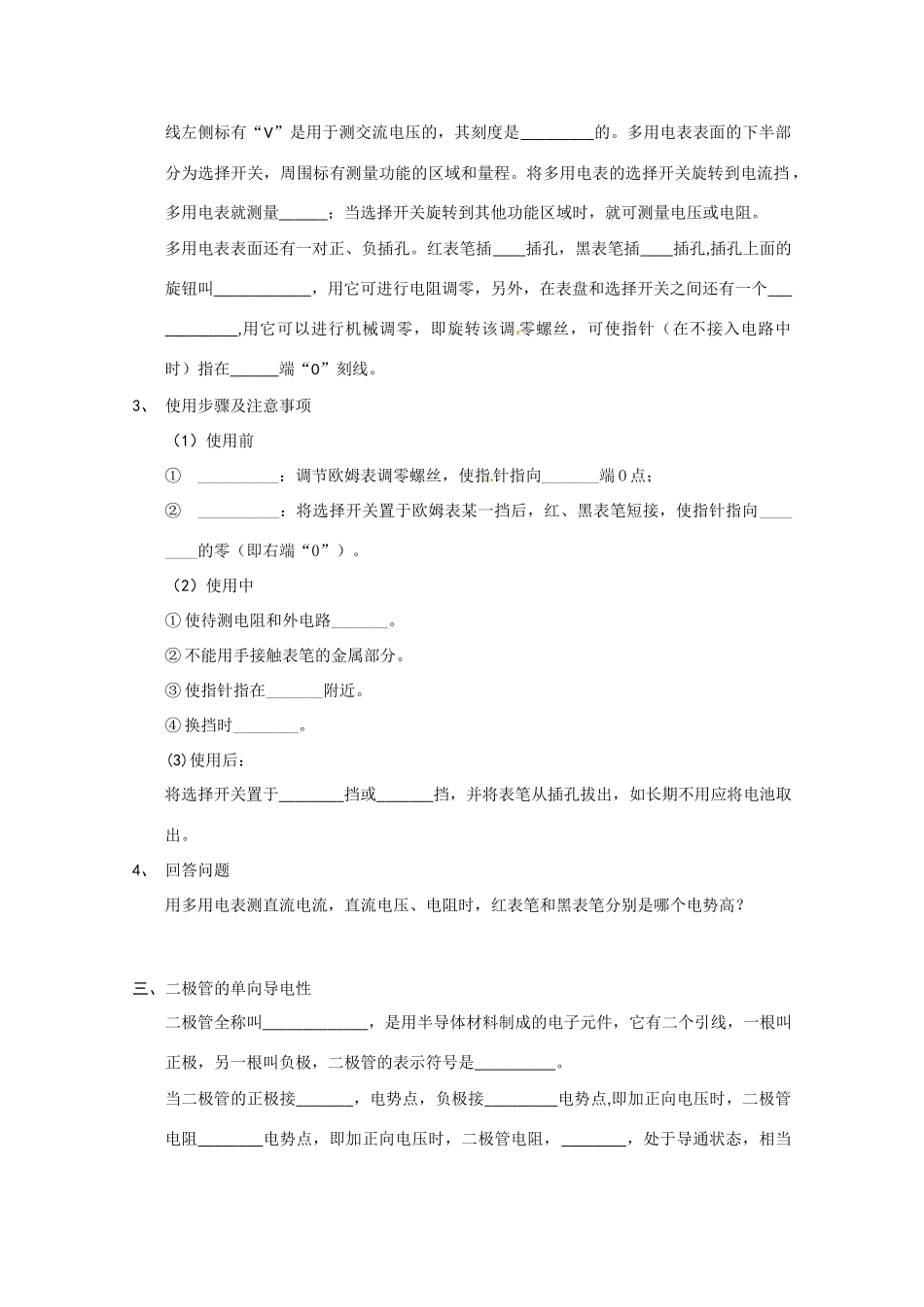

2.8 多用电表 一、欧姆表1、 欧姆表的原理欧姆表是据_________定律制成的测量电阻的仪表,可直接读出电阻值,比用伏安法测电阻方便。原理.如右图示:调零时.Ig=_ ________测量时. I= _________只要将对应 Rx 值的电流刻度Ⅰ改为阻值 Rx,即为欧姆表。由于 I 与 R 的非线性关系,表盘上电流刻度是_____的,其对应的电阻刻度却是______的电阻零刻度在电流满偏处。2、 注意:_____笔接欧姆表内部电源负极,而_____笔接内部电源的正极。二、多用电表1、 原理:多用电表由一只灵敏的直流电表(表头)与若干元件组成测量电路,每进行一种测量时只使用其中的一部分电路,其他部分不起作用。(1)直流电流挡直流电流挡的几个挡位实际是由同一表头________改装而成的几个量程不同的电流表。(2)直流电压挡:直流电压挡的几个挡位实际是由同一表头_________改装而成的几个量程不同的电压表.(3)欧姆挡(欧姆表)2、 多用电表的表面结构,多用电表可以用来测电流、电压和电阻,又称万用电表,其表面结构如图所示。其表面分为上、下两部分,上半部分为表盘,共有三条刻度线,最上面的刻度线的左端标有“∞”,右端标有“0”,是用于测_______的.中间的刻度线是用于测________和________的,其刻度是分布______的,最下面一条刻度线左侧标有“V”是用于测交流电压的,其刻度是_________的。多用电表表面的下半部分为选择开关,周围标有测量功能的区域和量程。将多用电表的选择开关旋转到电流挡 ,多用电表就测量______;当选择开关旋转到其他功能区域时,就可测量电压或电阻。多用电表表面还有一对正、负插孔。红表笔插____插孔,黑表笔插____插孔,插孔上面的旋钮叫____________,用它可进行电阻调零,另外,在表盘和选择开关之间还有一个____________,用它可以进行机械调零,即旋转该调 零螺丝,可使指针(在不接入电路中时)指在______端“0”刻线。3、 使用步骤及注意事项(1)使用前① __________:调节欧姆表调零螺丝,使指针指向_______端 O 点;② __________:将选择开关置于欧姆表某一挡后,红、黑表笔短接,使指针指向________的零(即右端“0”)。(2)使用中① 使待测电阻和外电路_______。② 不能用手接触表笔的金属部分。③ 使指针指在_______附近。④ 换挡时________。(3)使用后:将选择开关置于________挡或_______挡,并将表笔从插孔拔出,如长期不用应将电池取出。4、 回答问题用多用电表测直流电流,直流电压、电...
