高中物理 恒定电流(一)2.3 欧姆定律学案-人教版高中全册物理学案

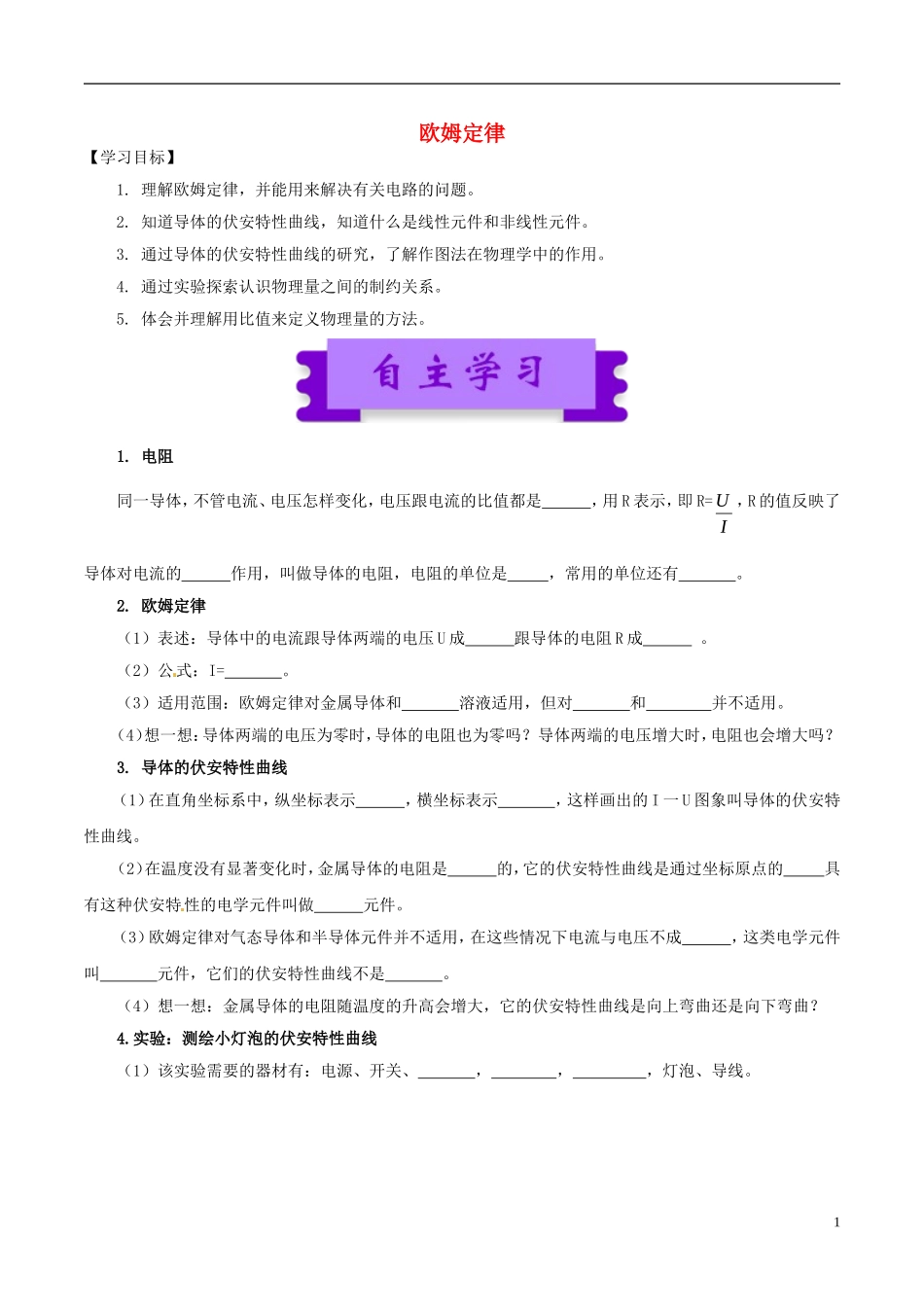

高中物理 恒定电流(一)2.3 欧姆定律学案-人教版高中全册物理学案_第1页
1/9

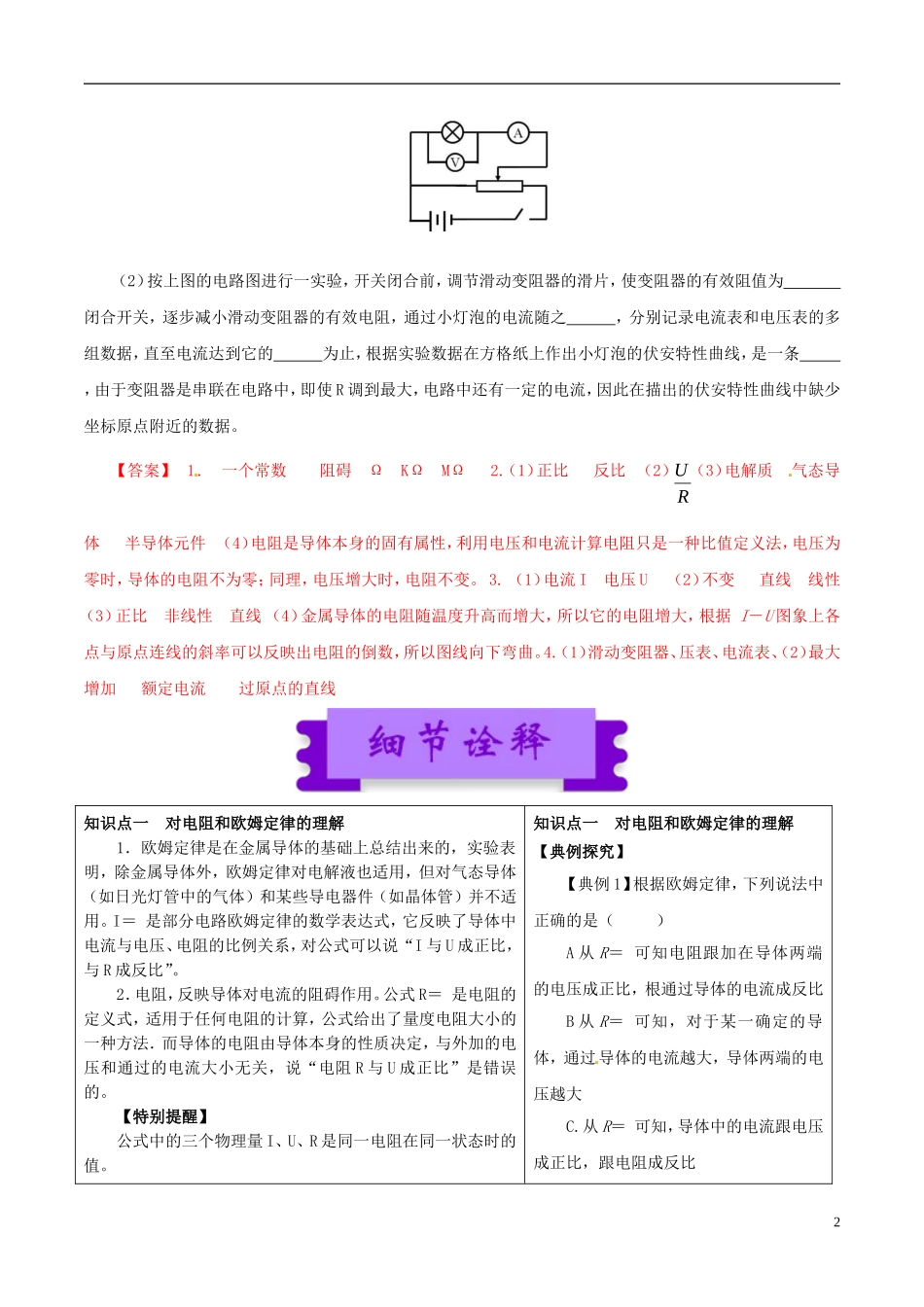

高中物理 恒定电流(一)2.3 欧姆定律学案-人教版高中全册物理学案_第2页
2/9

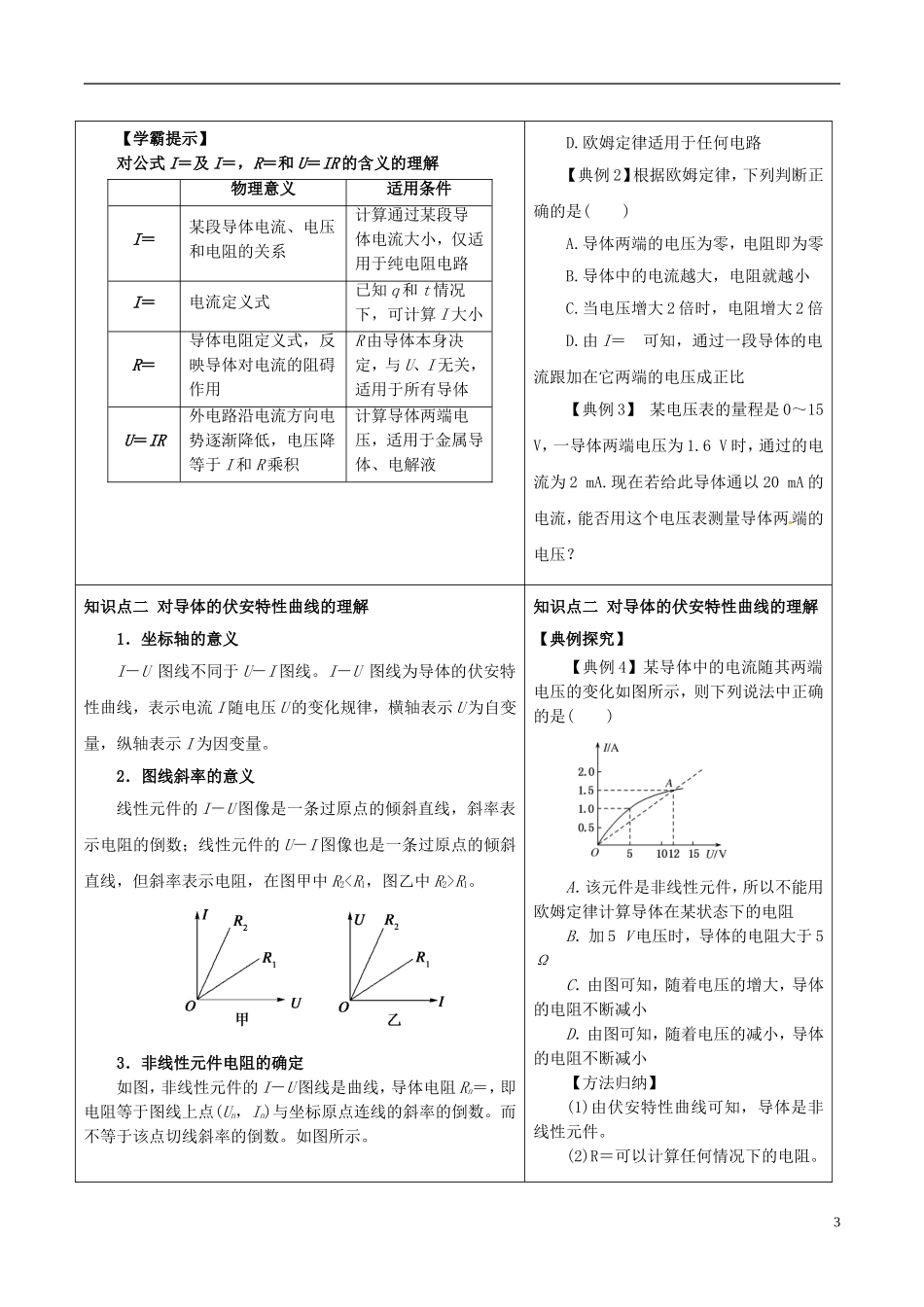

高中物理 恒定电流(一)2.3 欧姆定律学案-人教版高中全册物理学案_第3页
3/9
欧姆定律【学习目标】1. 理解欧姆定律,并能用来解决有关电路的问题。2. 知道导体的伏安特性曲线,知道什么是线性元件和非线性元件。3. 通过导体的伏安特性曲线的研究,了解作图法在物理学中的作用。4. 通过实验探索认识物理量之间的制约关系。5. 体会并理解用比值来定义物理量的方法。1. 电阻同一导体,不管电流、电压怎样变化,电压跟电流的比值都是 ,用 R 表示,即 R=IU ,R 的值反映了导体对电流的 作用,叫做导体的电阻,电阻的单位是 ,常用的单位还有 。2. 欧姆定律(1)表述:导体中的电流跟导体两端的电压 U 成 跟导体的电阻 R 成 。(2)公式:I= 。(3)适用范围:欧姆定律对金属导体和 溶液适用,但对 和 并不适用。(4)想一想:导体两端的电压为零时,导体的电阻也为零吗?导体两端的电压增大时,电阻也会增大吗? 3. 导体的伏安特性曲线(1)在直角坐标系中,纵坐标表示 ,横坐标表示 ,这样画出的 I 一 U 图象叫导体的伏安特性曲线。(2)在温度没有显著变化时,金属导体的电阻是 的,它的伏安特性曲线是通过坐标原点的 具有这种伏安特性的电学元件叫做 元件。(3)欧姆定律对气态导体和半导体元件并不适用,在这些情况下电流与电压不成 ,这类电学元件叫 元件,它们的伏安特性曲线不是 。(4)想一想:金属导体的电阻随温度的升高会增大,它的伏安特性曲线是向上弯曲还是向下弯曲? 4.实验:测绘小灯泡的伏安特性曲线(1)该实验需要的器材有:电源、开关、 , , ,灯泡、导线。1(2)按上图的电路图进行一实验,开关闭合前,调节滑动变阻器的滑片,使变阻器的有效阻值为 闭合开关,逐步减小滑动变阻器的有效电阻,通过小灯泡的电流随之 ,分别记录电流表和电压表的多组数据,直至电流达到它的 为止,根据实验数据在方格纸上作出小灯泡的伏安特性曲线,是一条 ,由于变阻器是串联在电路中,即使 R 调到最大,电路中还有一定的电流,因此在描出的伏安特性曲线中缺少坐标原点附近的数据。 【答案】 1. 一个常数 阻碍 Ω KΩ MΩ 2.(1)正比 反比 (2)RU(3)电解质 气态导体 半导体元件 (4)电阻是导体本身的固有属性,利用电压和电流计算电阻只是一种比值定义法,电压为零时,导体的电阻不为零;同理,电压增大时,电阻不变。 3. (1)电流 I 电压 U (2)不变 直线 线性 (3)正比 非线性 直线 (4)金属导体的电阻随温度升高而增大,所以它的...
