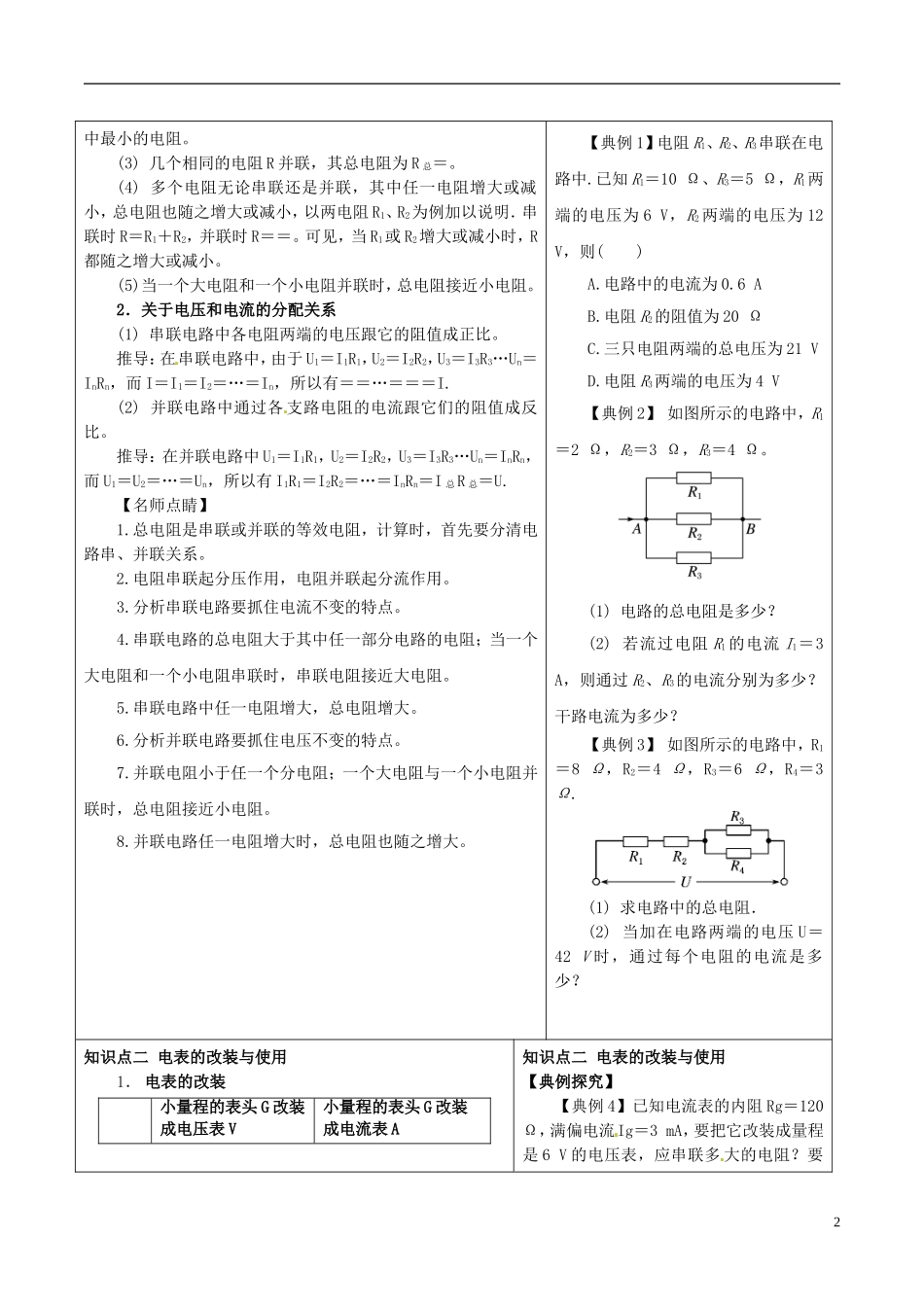

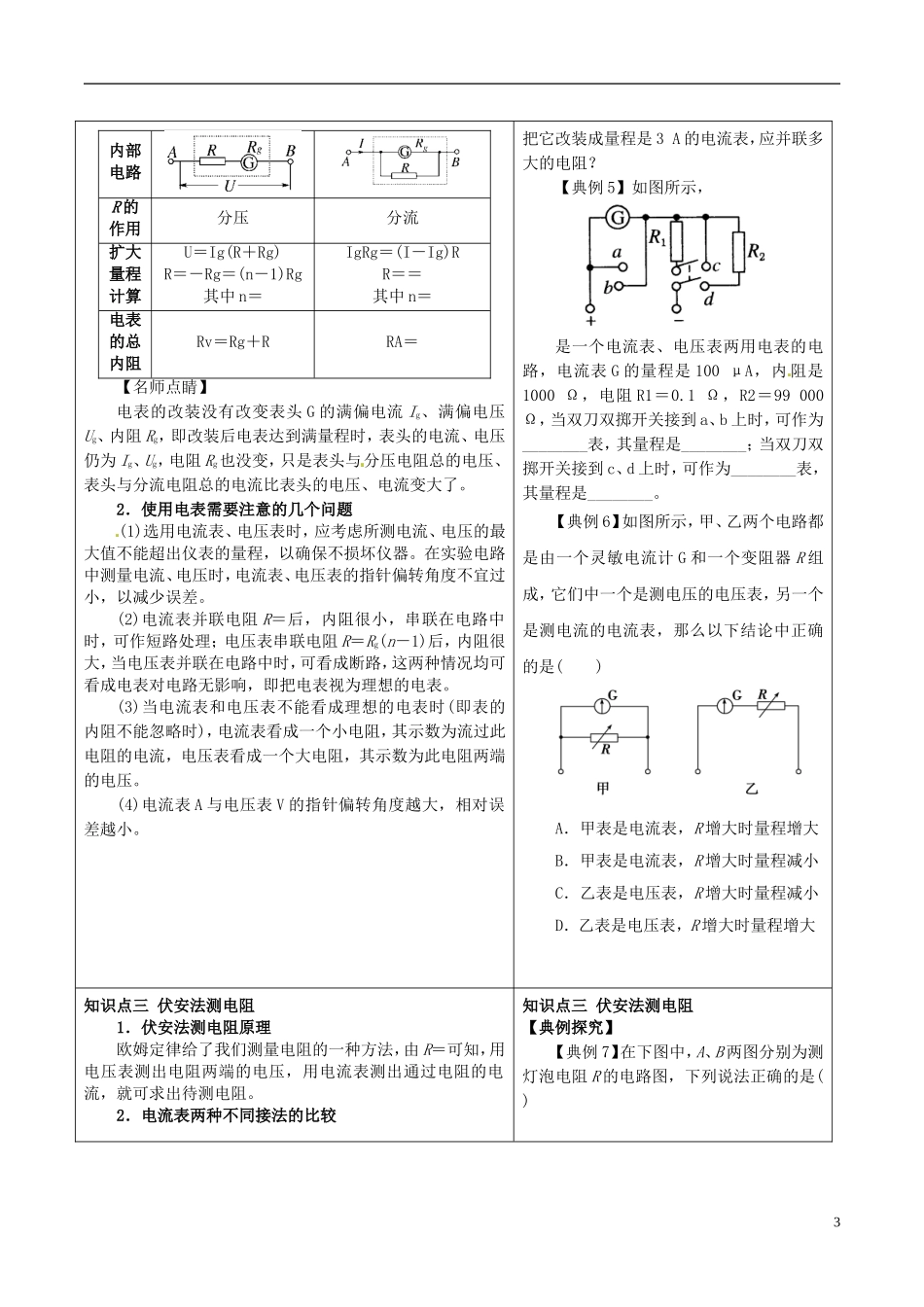

串联电路和并联电路【学习目标】1.理解串、并联电路的特点。2.掌握串、并联电路中电压、电流和电阻的关系。3.理解电阻串联分压、并联分流的原理。4.理解电表改装的原理。5.知道伏安法测电阻的方法。6.会区分“分压电路”和“限流电路”一、串联电路1.特点:串联电路中各处的 相等;总电压等于各部分电路的电压之和。2.性质(1)串联电路的总电阻等于 之和。 (2)串联电路各部分两端的电压与电阻成 。3.想一想:若 R1、R2组成串联电路,R1不变,R2增大时,串联的总电阻如何变化?若 R1≪R2,串联的总电阻接近哪个电阻? 若 n 个相同的电阻 R 串联,总电阻是多大?二、并联电路1.特点:并联电路的总电流等于 之和;总电压与各支路电压相等。2.性质(1)并联电路总电阻的倒数等于各支路电阻的倒数 (2)各支路的电流与电阻成 3.想一想:若 R1、R2组成并联电路,R1不变,R2增大时,并联的总电阻如何变化?若 R1≪R2,并联的总电阻接近哪个电阻?若 n 个相同的电阻 R 并联,总电阻是多大? 三、电压表和电流表1.表头:小量程的电流表,符号为 2.表头的三个参数: 满偏电压 Ug、内阻 Rg.根据欧姆定律,三个参数之间关系是 Ug=IgRg.3 电流表的满偏电流 I。和满偏电压 U。一般都比较小,测量较大的电压时要 一个电阻把它改装成电压表,该电阻起分压作用,因此又叫分压电阻,测量较大的电流时,则 要 一个电阻,把小量程的电流表改装成大量程的电流表,该电阻具有分流作用,因此叫分流电阻。答案一、1. 电流 2.(1)各部分电路电阻(2)正比 3.增大 接近 R2 nR 二、1. 各支路电流 2.(1)之和 (2)反比 3. 增大 接近 R1 三、1. G 2.满偏电流 Ig 3. 串联; 井联知识点一 对串联电路、并联电路的理解1.关于电阻的几个常用推论(1) 串联电路的总电阻大于其中任一部分电路的电阻。(2) 并联电路的总电阻小于其中任一支路的电阻,且小于其知识点一 对串联电路、并联电路的理解【典例探究】1中最小的电阻。(3) 几个相同的电阻 R 并联,其总电阻为 R 总=。(4) 多个电阻无论串联还是并联,其中任一电阻增大或减小,总电阻也随之增大或减小,以两电阻 R1、R2为例加以说明.串联时 R=R1+R2,并联时 R==。可见,当 R1或 R2增大或减小时,R都随之增大或减小。(5)当一个大电阻和一个小电阻并联时,总电阻接近小电阻。2.关于电压和电流的分配关系(1) 串联电路中各电阻两端的电压跟它的阻值成正...
