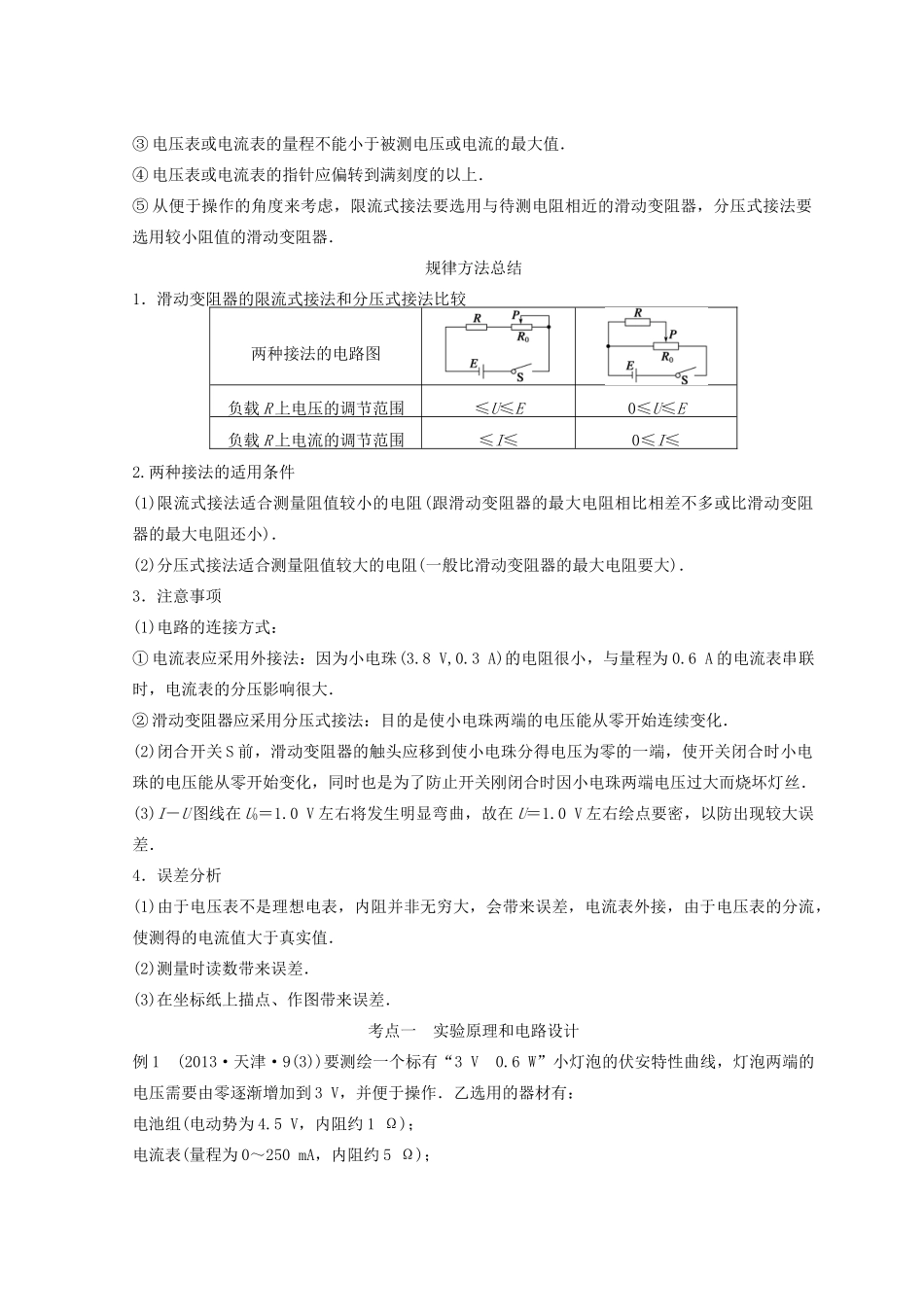

高中物理 实验8 描绘小电珠的伏安特性曲线学案-人教版高三全册物理学案_第1页
1/13

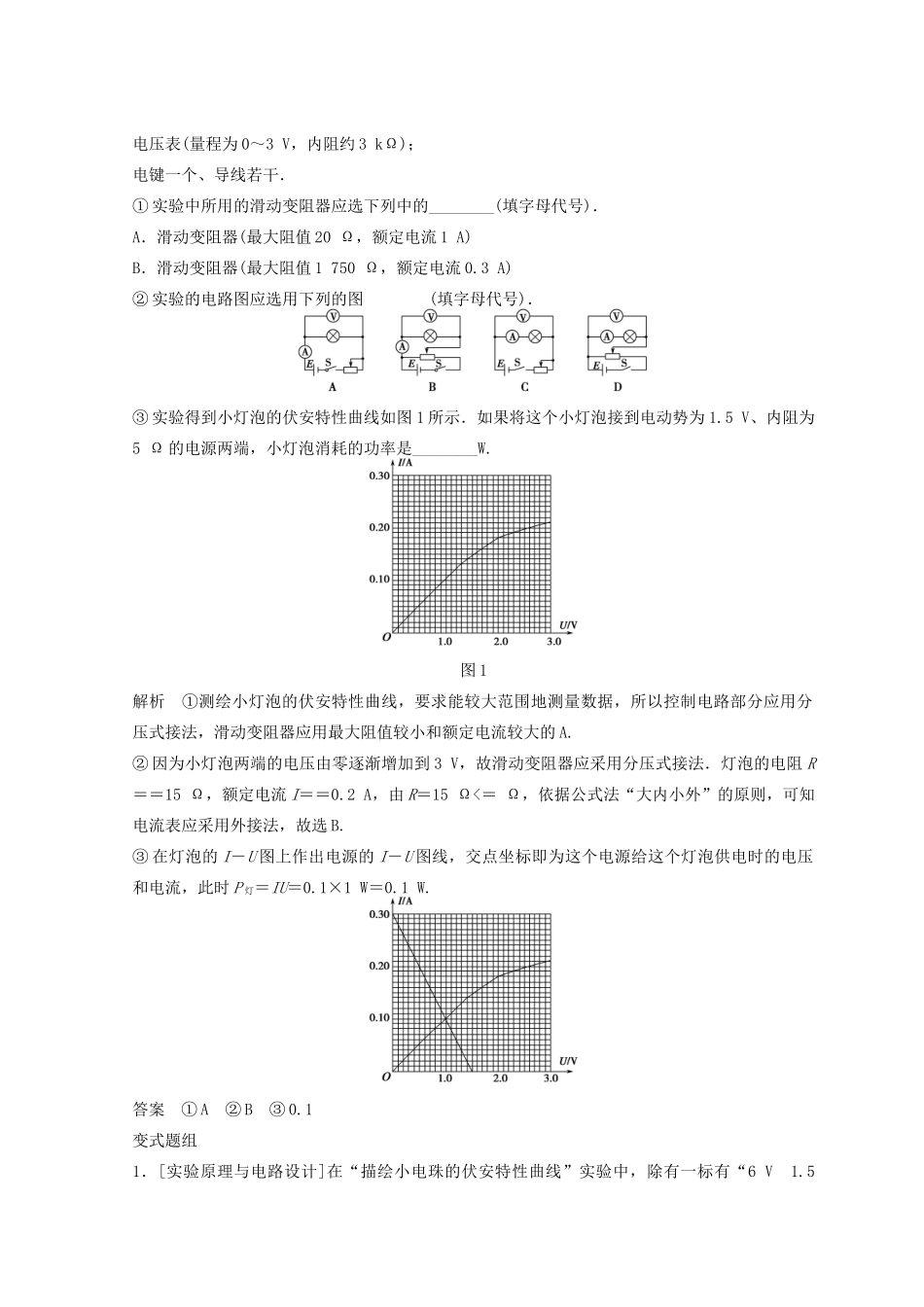

高中物理 实验8 描绘小电珠的伏安特性曲线学案-人教版高三全册物理学案_第2页
2/13
高中物理 实验8 描绘小电珠的伏安特性曲线学案-人教版高三全册物理学案_第3页
3/13
实验八 描绘小电珠的伏安特性曲线考纲解读 1.掌握滑动变阻器的使用方法及连接方式.2.掌握伏安特性曲线的描绘方法.3.理解小电珠的伏安特性曲线为什么不是一条直线.基本实验要求1.实验原理(1)测多组小电珠的 U、I 的值,并绘出 I-U 图象;(2)由图线的斜率反映电流与电压和温度的关系.2.实验器材小电珠“3.8 V,0.3 A”、电压表“0~3 V~15 V”、电流表“0~0.6 A~3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔.3.实验步骤(1)画出电路图(如实验原理图甲).(2)将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如实验原理图乙所示的电路.(3)测量与记录移动滑动变阻器触头位置,测出 12 组左右不同的电压值 U 和电流值 I,并将测量数据填入自己设计的表格中.(4)数据处理① 在坐标纸上以 U 为横轴,I 为纵轴,建立直角坐标系.② 在坐标纸上描出各组数据所对应的点.③ 将描出的点用平滑的曲线连接起来,就得到小电珠的伏安特性曲线.4.实验器材选取(1)原则:①安全;②精确;③操作方便.(2)具体要求① 电源允许的最大电流不小于电路中的实际最大电流.干电池中电流一般不允许超过 0.6 A.② 用电器的额定电流不能小于通过该用电器的实际最大电流.③ 电压表或电流表的量程不能小于被测电压或电流的最大值.④ 电压表或电流表的指针应偏转到满刻度的以上.⑤ 从便于操作的角度来考虑,限流式接法要选用与待测电阻相近的滑动变阻器,分压式接法要选用较小阻值的滑动变阻器.规律方法总结1.滑动变阻器的限流式接法和分压式接法比较两种接法的电路图负载 R 上电压的调节范围≤U≤E0≤U≤E负载 R 上电流的调节范围≤I≤0≤I≤2.两种接法的适用条件(1)限流式接法适合测量阻值较小的电阻(跟滑动变阻器的最大电阻相比相差不多或比滑动变阻器的最大电阻还小).(2)分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的最大电阻要大).3.注意事项(1)电路的连接方式:① 电流表应采用外接法:因为小电珠(3.8 V,0.3 A)的电阻很小,与量程为 0.6 A 的电流表串联时,电流表的分压影响很大.② 滑动变阻器应采用分压式接法:目的是使小电珠两端的电压能从零开始连续变化.(2)闭合开关 S 前,滑动变阻器的触头应移到使小电珠分得电压为零的一端,使开关闭合时小电珠的电压能从零开始变化,同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝.(3)I-U 图线在 U0=1...
