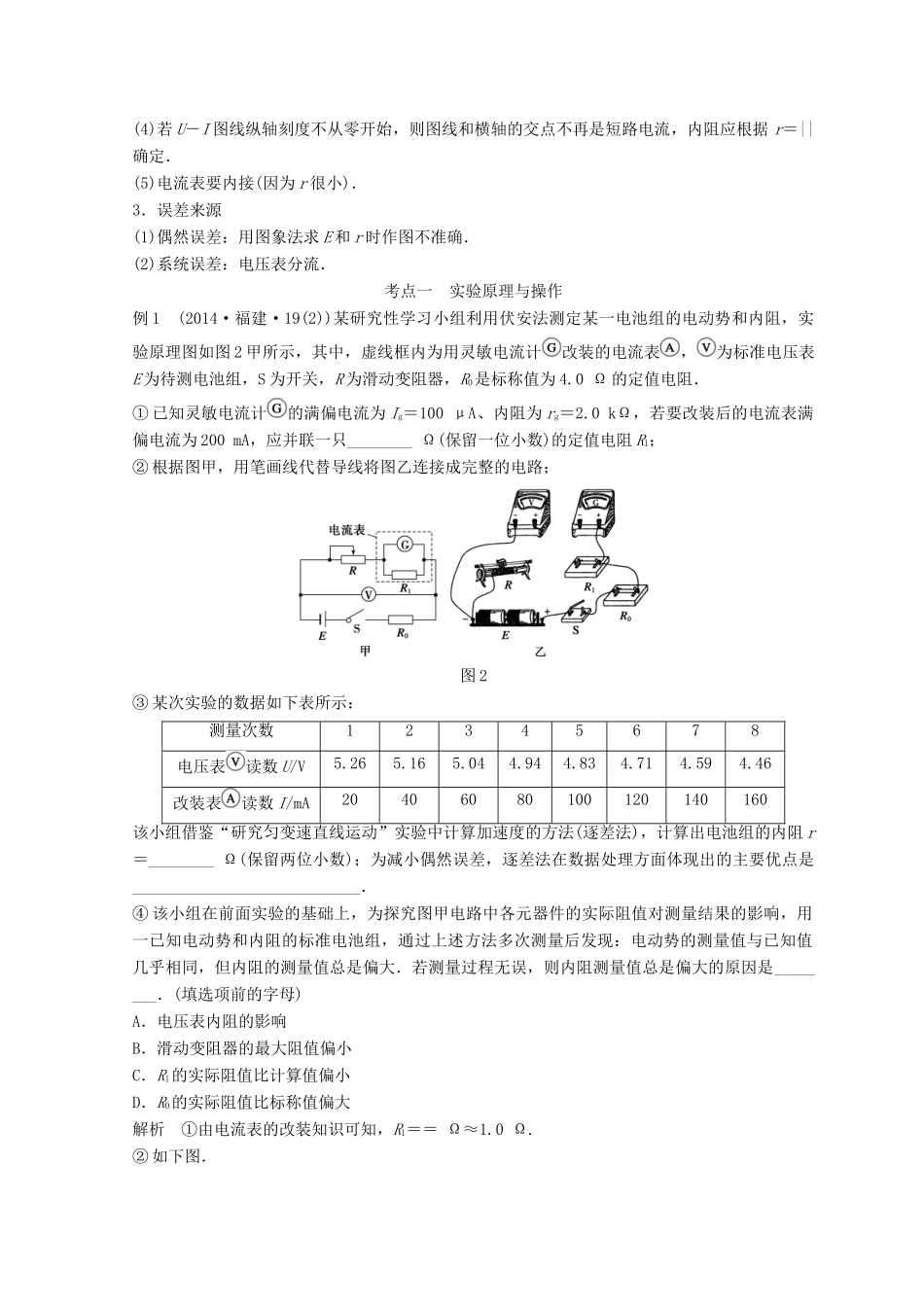

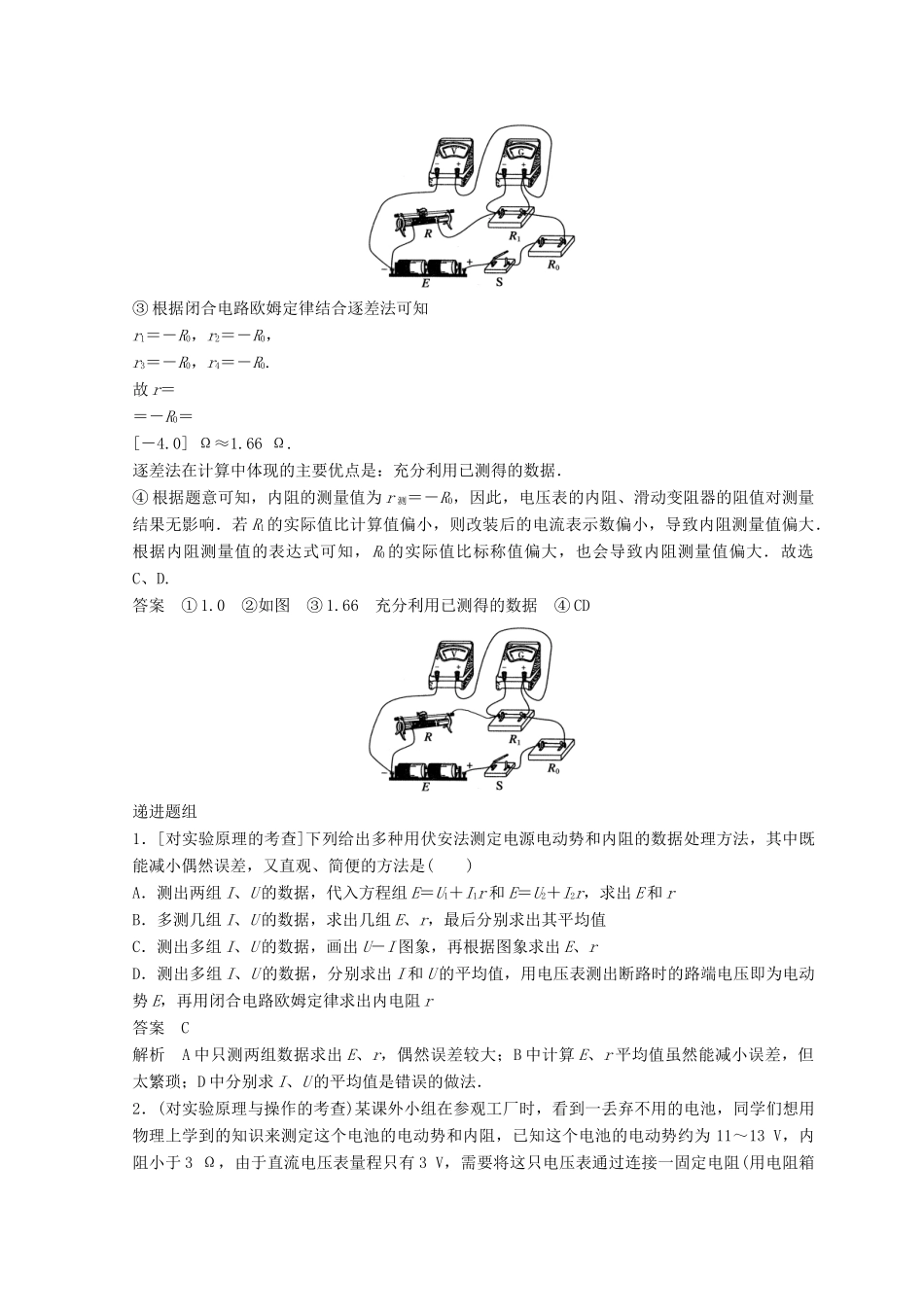

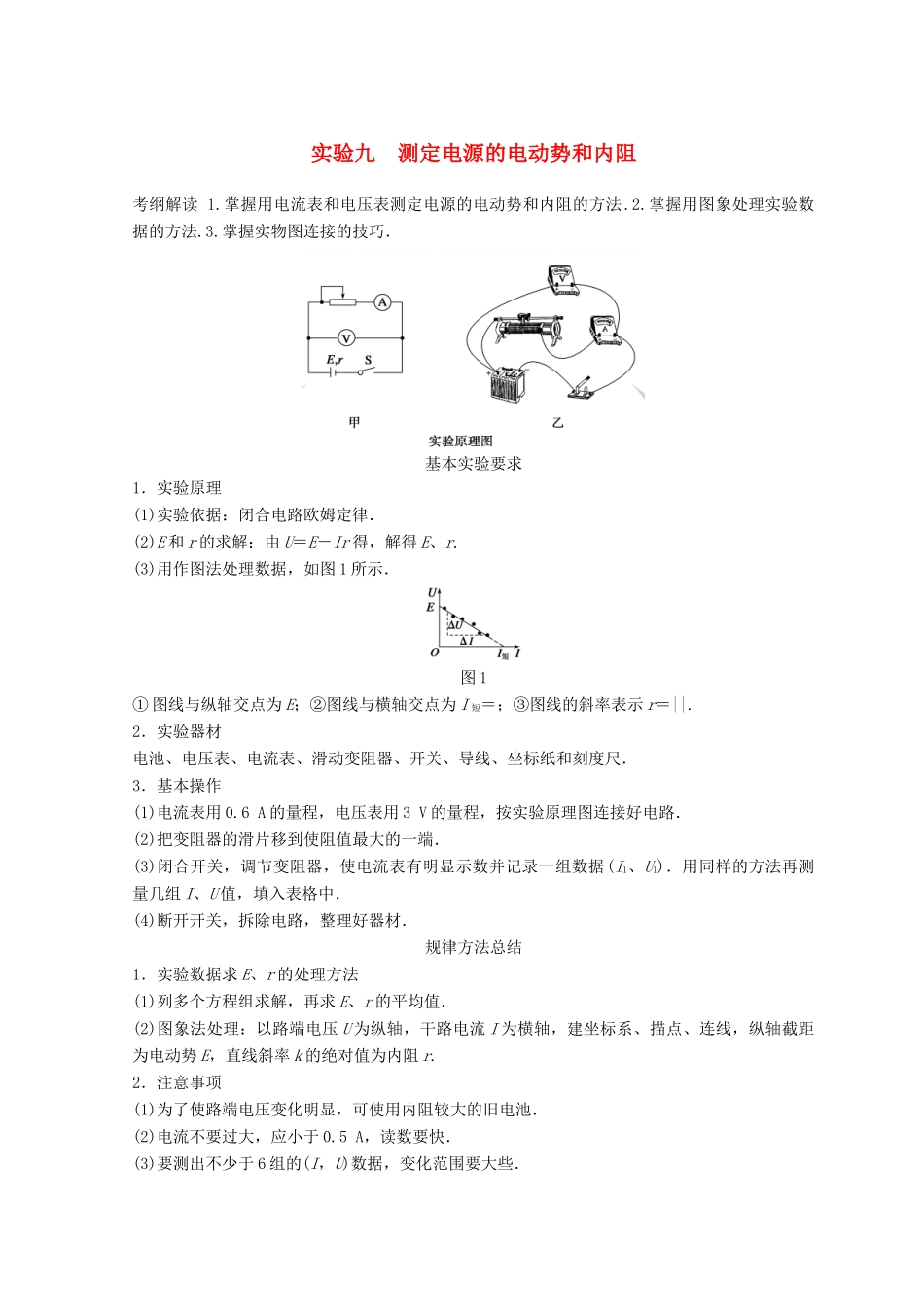

实验九 测定电源的电动势和内阻考纲解读 1.掌握用电流表和电压表测定电源的电动势和内阻的方法.2.掌握用图象处理实验数据的方法.3.掌握实物图连接的技巧．基本实验要求 1．实验原理(1)实验依据：闭合电路欧姆定律．(2)E 和 r 的求解：由 U＝E－Ir 得，解得 E、r.(3)用作图法处理数据，如图 1 所示．图 1① 图线与纵轴交点为 E；②图线与横轴交点为 I 短＝；③图线的斜率表示 r＝||.2．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．3．基本操作(1)电流表用 0.6 A 的量程，电压表用 3 V 的量程，按实验原理图连接好电路．(2)把变阻器的滑片移到使阻值最大的一端．(3)闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1、U1)．用同样的方法再测量几组 I、U 值，填入表格中．(4)断开开关，拆除电路，整理好器材．规律方法总结1．实验数据求 E、r 的处理方法(1)列多个方程组求解，再求 E、r 的平均值．(2)图象法处理：以路端电压 U 为纵轴，干路电流 I 为横轴，建坐标系、描点、连线，纵轴截距为电动势 E，直线斜率 k 的绝对值为内阻 r.2．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池．(2)电流不要过大，应小于 0.5 A，读数要快．(3)要测出不少于 6 组的(I，U)数据，变化范围要大些．(4)若 U－I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据 r＝||确定．(5)电流表要内接(因为 r 很小)．3．误差来源(1)偶然误差：用图象法求 E 和 r 时作图不准确．(2)系统误差：电压表分流．考点一 实验原理与操作例 1 (2014·福建·19(2))某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理图如图 2 甲所示，其中，虚线框内为用灵敏电流计改装的电流表，为标准电压表E 为待测电池组，S 为开关，R 为滑动变阻器，R0是标称值为 4.0 Ω 的定值电阻．① 已知灵敏电流计的满偏电流为 Ig＝100 μA、内阻为 rg＝2.0 kΩ，若要改装后的电流表满偏电流为 200 mA，应并联一只________ Ω(保留一位小数)的定值电阻 R1；② 根据图甲，用笔画线代替导线将图乙连接成完整的电路；图 2③ 某次实验的数据如下表所示：测量次数12345678电压表读数 U/V5.265.165.044.944.834.714.594.46改装表读数 I/mA20406080100120140160该小组借鉴“研究匀变速直线运动”实验中计算加速度的方法(逐差法)，计算出电池组的...
