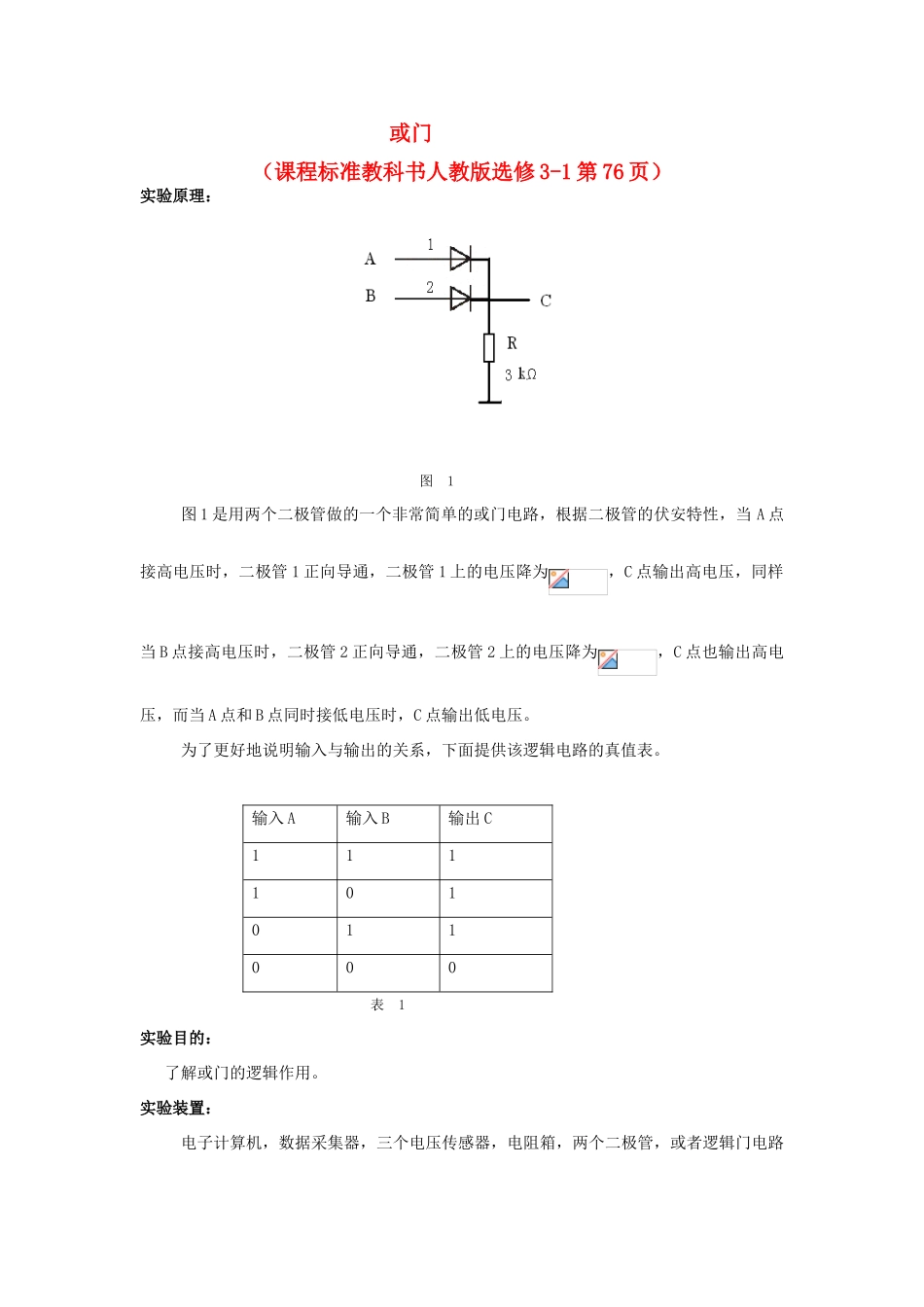

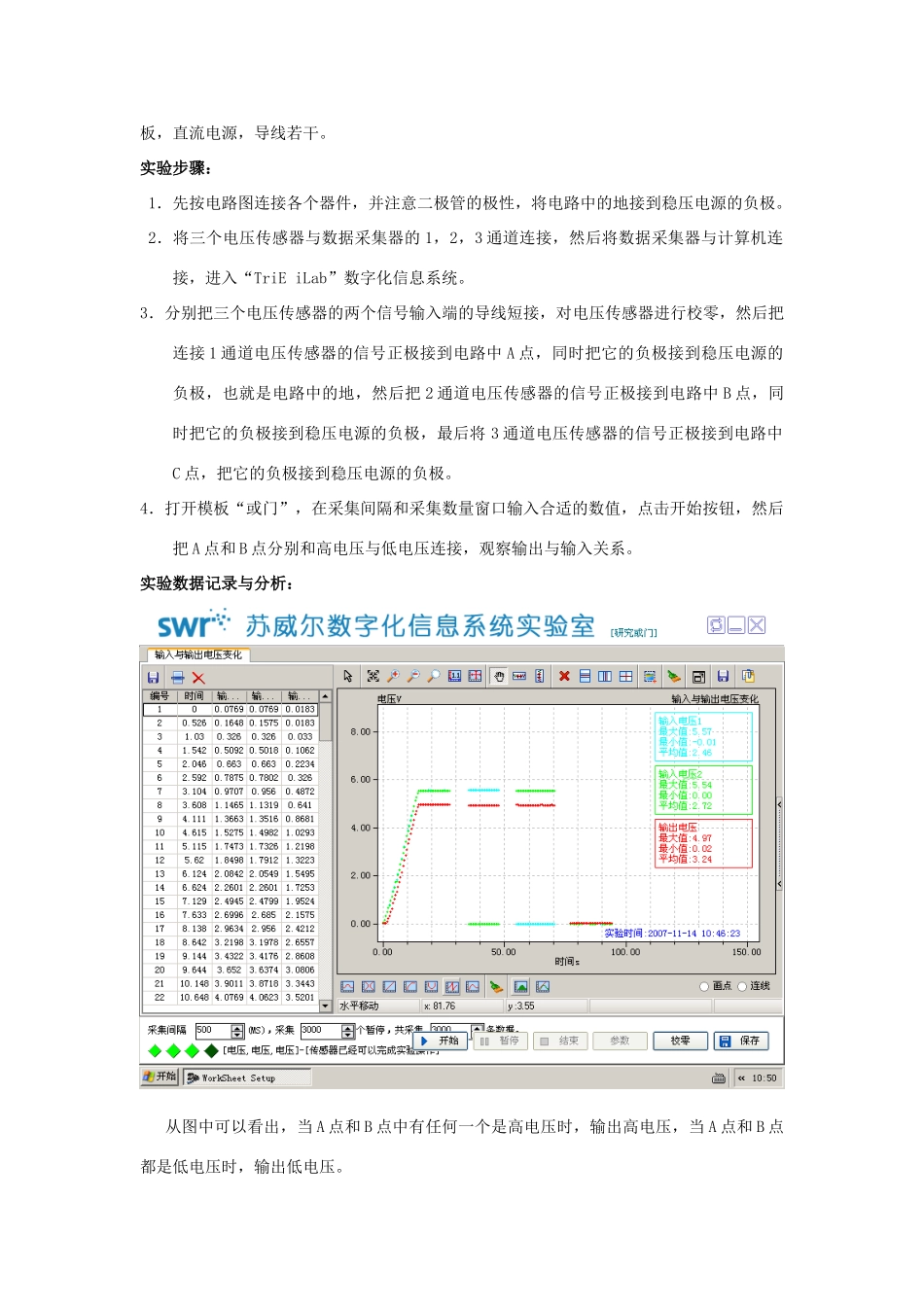

或门（课程标准教科书人教版选修 3-1 第 76 页）实验原理： 图 1图 1 是用两个二极管做的一个非常简单的或门电路，根据二极管的伏安特性，当 A 点接高电压时，二极管 1 正向导通，二极管 1 上的电压降为，C 点输出高电压，同样当 B 点接高电压时，二极管 2 正向导通，二极管 2 上的电压降为，C 点也输出高电压，而当 A 点和 B 点同时接低电压时，C 点输出低电压。为了更好地说明输入与输出的关系，下面提供该逻辑电路的真值表。输入 A输入 B输出 C111101011000 表 1实验目的： 了解或门的逻辑作用。实验装置： 电子计算机，数据采集器，三个电压传感器，电阻箱，两个二极管，或者逻辑门电路板，直流电源，导线若干。实验步骤： 1．先按电路图连接各个器件，并注意二极管的极性，将电路中的地接到稳压电源的负极。2．将三个电压传感器与数据采集器的 1，2，3 通道连接，然后将数据采集器与计算机连接，进入“TriE iLab”数字化信息系统。3．分别把三个电压传感器的两个信号输入端的导线短接，对电压传感器进行校零，然后把连接 1 通道电压传感器的信号正极接到电路中 A 点，同时把它的负极接到稳压电源的负极，也就是电路中的地，然后把 2 通道电压传感器的信号正极接到电路中 B 点，同时把它的负极接到稳压电源的负极，最后将 3 通道电压传感器的信号正极接到电路中C 点，把它的负极接到稳压电源的负极。4．打开模板“或门”，在采集间隔和采集数量窗口输入合适的数值，点击开始按钮，然后把 A 点和 B 点分别和高电压与低电压连接，观察输出与输入关系。实验数据记录与分析： 从图中可以看出，当 A 点和 B 点中有任何一个是高电压时，输出高电压，当 A 点和 B 点都是低电压时，输出低电压。
