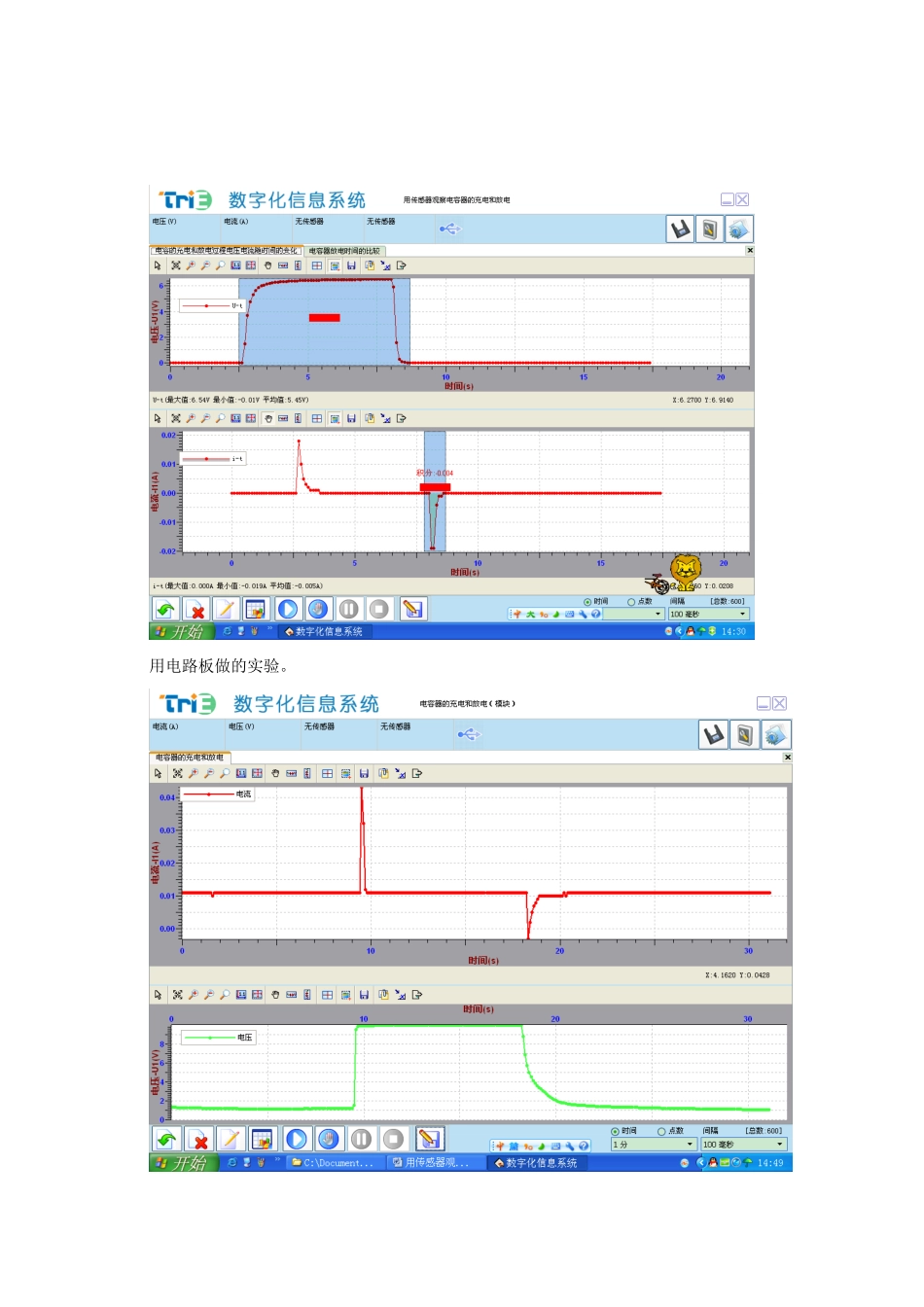

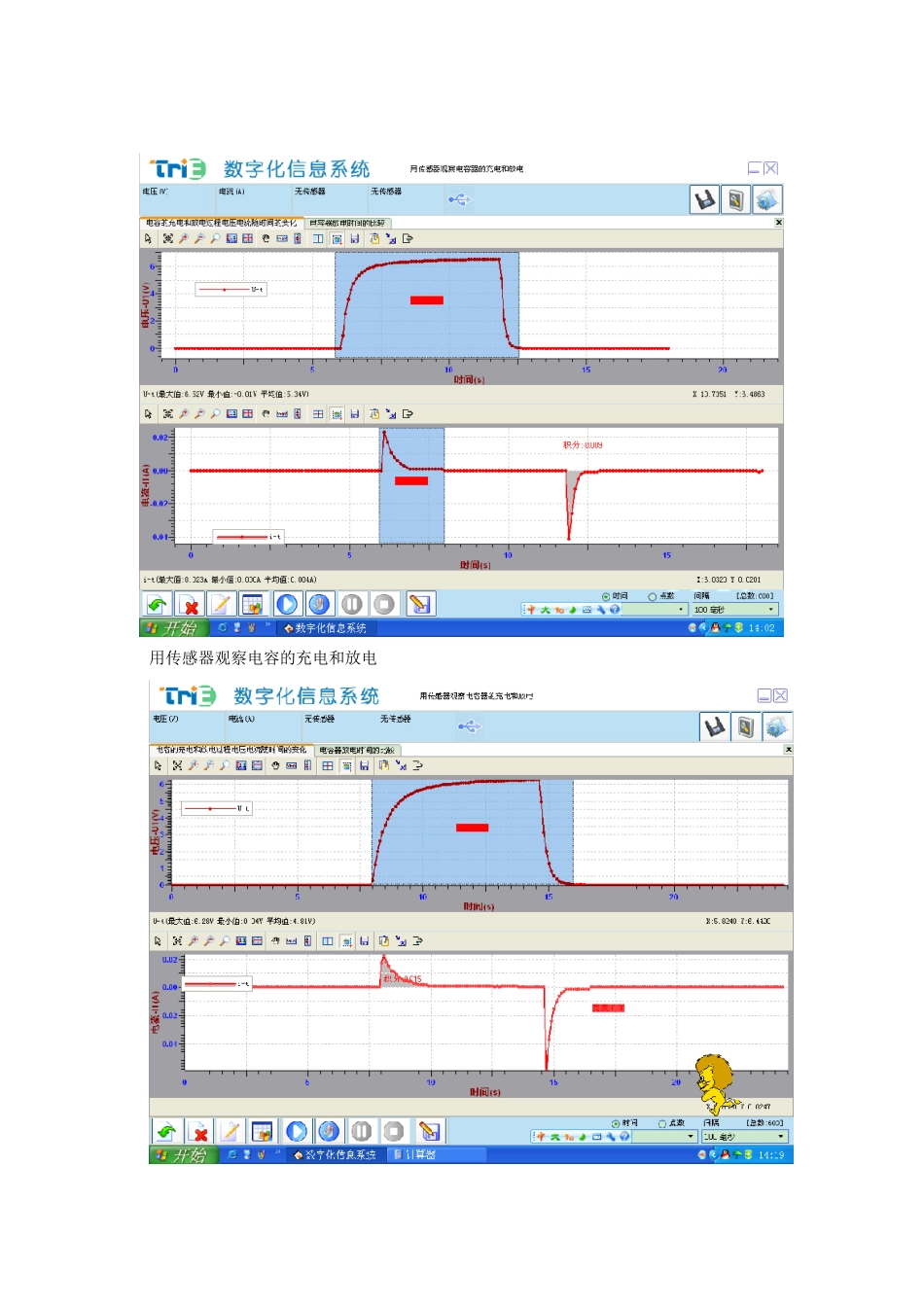

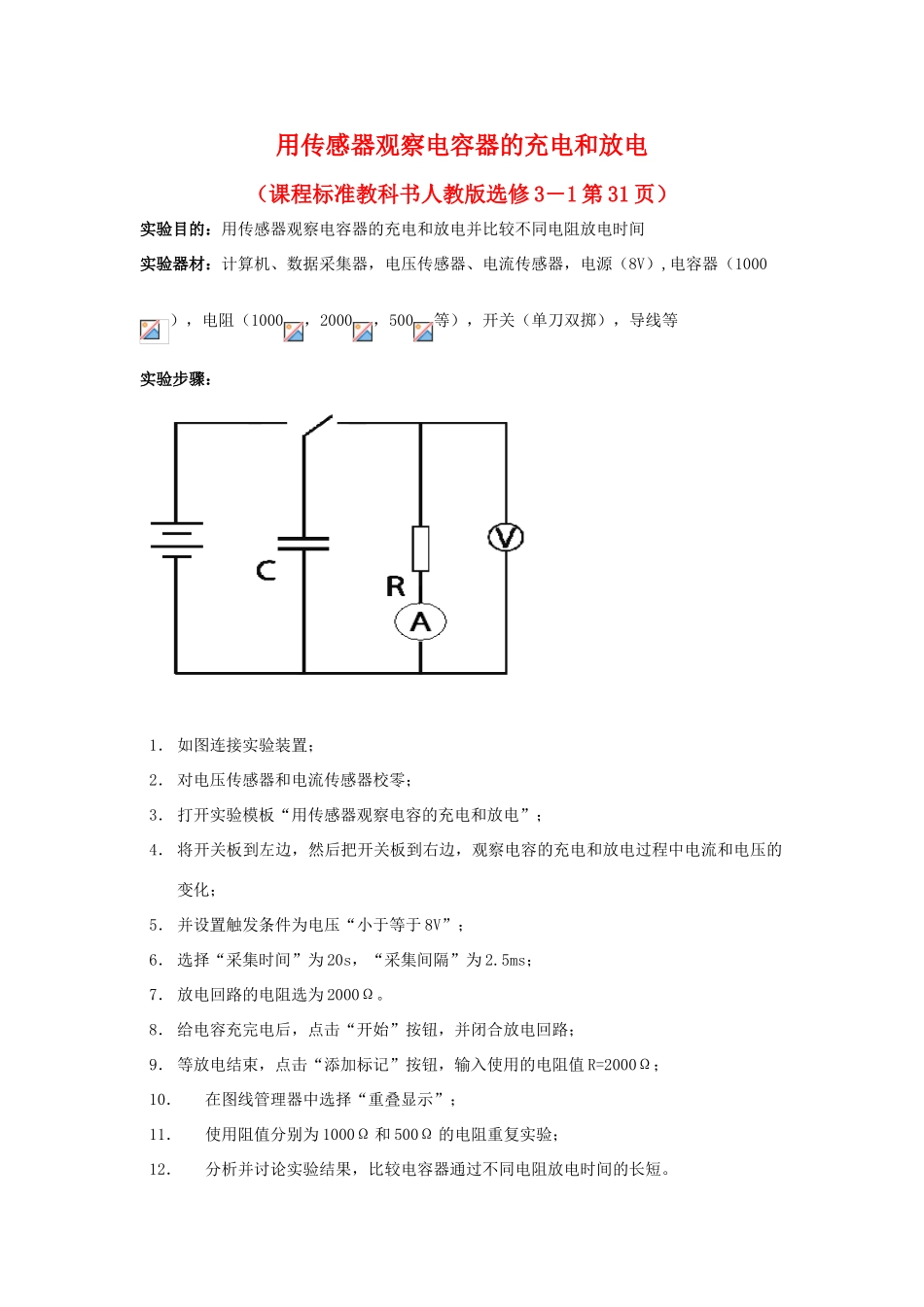

用传感器观察电容器的充电和放电(课程标准教科书人教版选修 3-1 第 31 页)实验目的:用传感器观察电容器的充电和放电并比较不同电阻放电时间实验器材:计算机、数据采集器,电压传感器、电流传感器,电源(8V),电容器(1000),电阻(1000,2000,500等),开关(单刀双掷),导线等实验步骤:1. 如图连接实验装置;2. 对电压传感器和电流传感器校零;3. 打开实验模板“用传感器观察电容的充电和放电”;4. 将开关板到左边,然后把开关板到右边,观察电容的充电和放电过程中电流和电压的变化;5. 并设置触发条件为电压“小于等于 8V”;6. 选择“采集时间”为 20s,“采集间隔”为 2.5ms;7. 放电回路的电阻选为 2000Ω。8. 给电容充完电后,点击“开始”按钮,并闭合放电回路;9. 等放电结束,点击“添加标记”按钮,输入使用的电阻值 R=2000Ω;10.在图线管理器中选择“重叠显示”;11.使用阻值分别为 1000Ω 和 500Ω 的电阻重复实验;12.分析并讨论实验结果,比较电容器通过不同电阻放电时间的长短。用传感器观察电容的充电和放电用电路板做的实验。用模块做的实验。通过不同电阻的放电时间比较结论:从结果中可以看出,在电容放电回路中,电阻越大,放电持续的时间越长。 电容放电曲线都是从相同的电压点开始的,并且开始时刻也相同,因此三条曲线都相交于一点,很方便比较结果。
