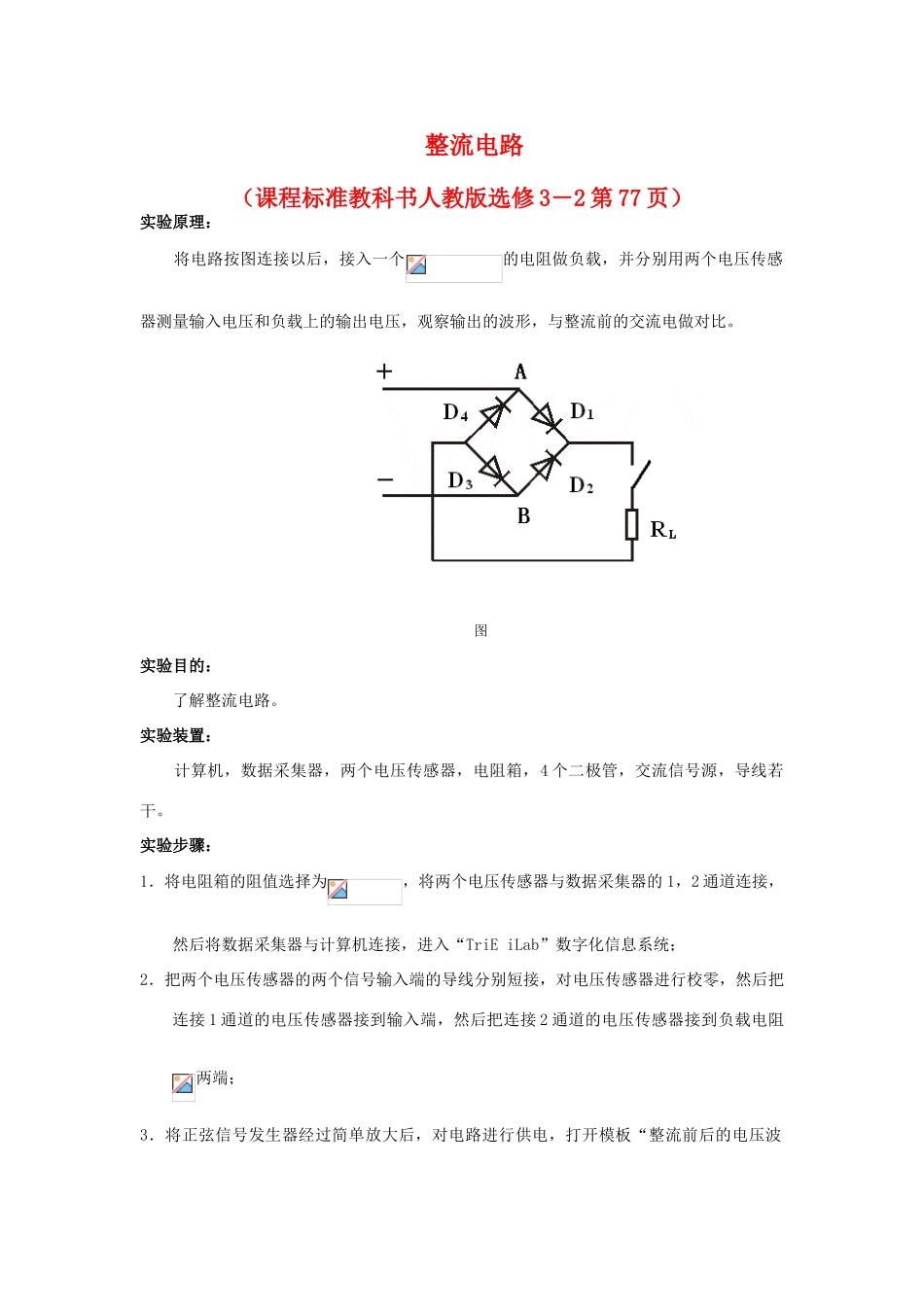

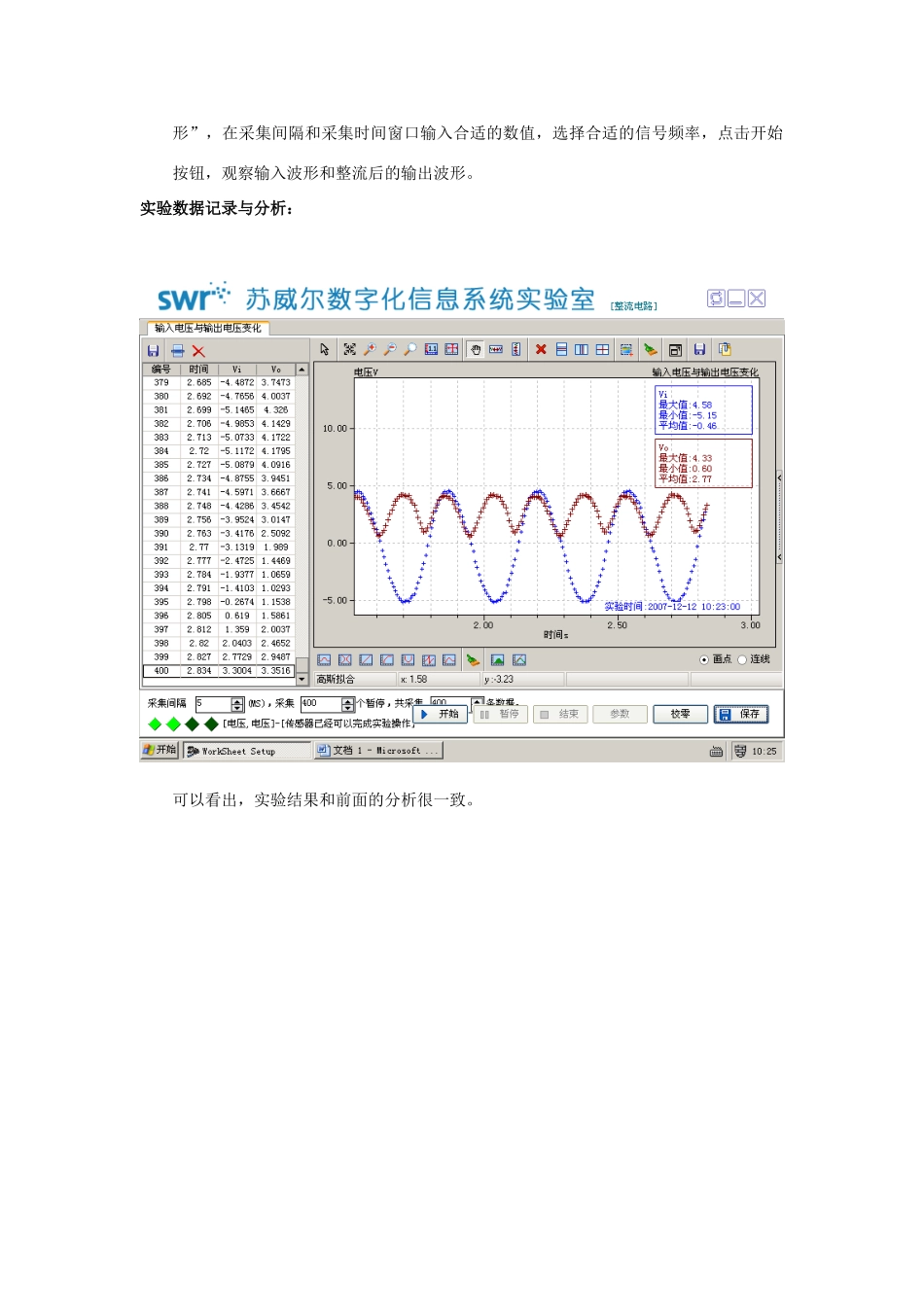

整流电路(课程标准教科书人教版选修 3-2 第 77 页)实验原理: 将电路按图连接以后,接入一个的电阻做负载,并分别用两个电压传感器测量输入电压和负载上的输出电压,观察输出的波形,与整流前的交流电做对比。 图 实验目的:了解整流电路。实验装置: 计算机,数据采集器,两个电压传感器,电阻箱,4 个二极管,交流信号源,导线若干。实验步骤:1.将电阻箱的阻值选择为,将两个电压传感器与数据采集器的 1,2 通道连接,然后将数据采集器与计算机连接,进入“TriE iLab”数字化信息系统;2.把两个电压传感器的两个信号输入端的导线分别短接,对电压传感器进行校零,然后把连接 1 通道的电压传感器接到输入端,然后把连接 2 通道的电压传感器接到负载电阻两端;3.将正弦信号发生器经过简单放大后,对电路进行供电,打开模板“整流前后的电压波形”,在采集间隔和采集时间窗口输入合适的数值,选择合适的信号频率,点击开始按钮,观察输入波形和整流后的输出波形。实验数据记录与分析: 可以看出,实验结果和前面的分析很一致。
