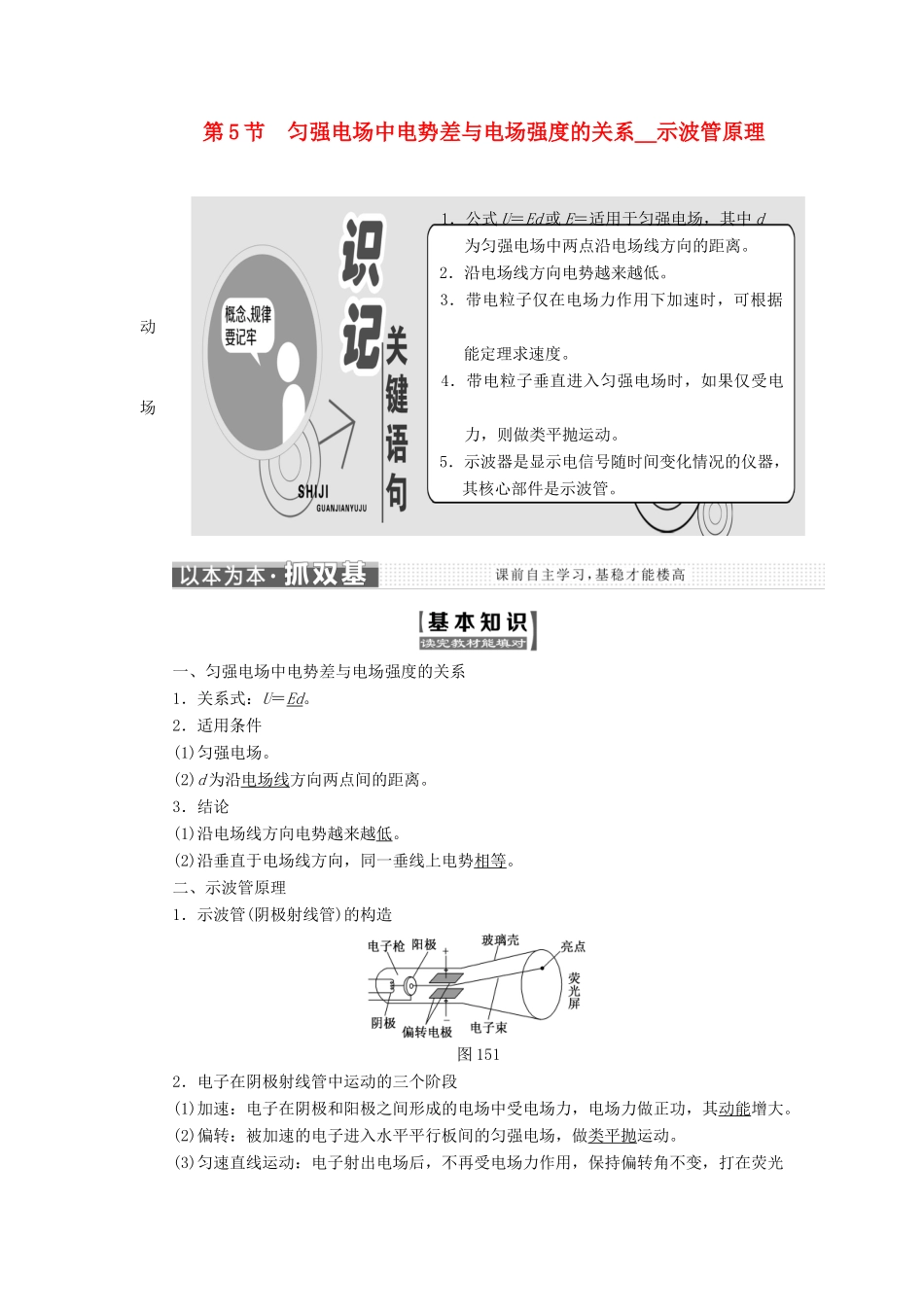

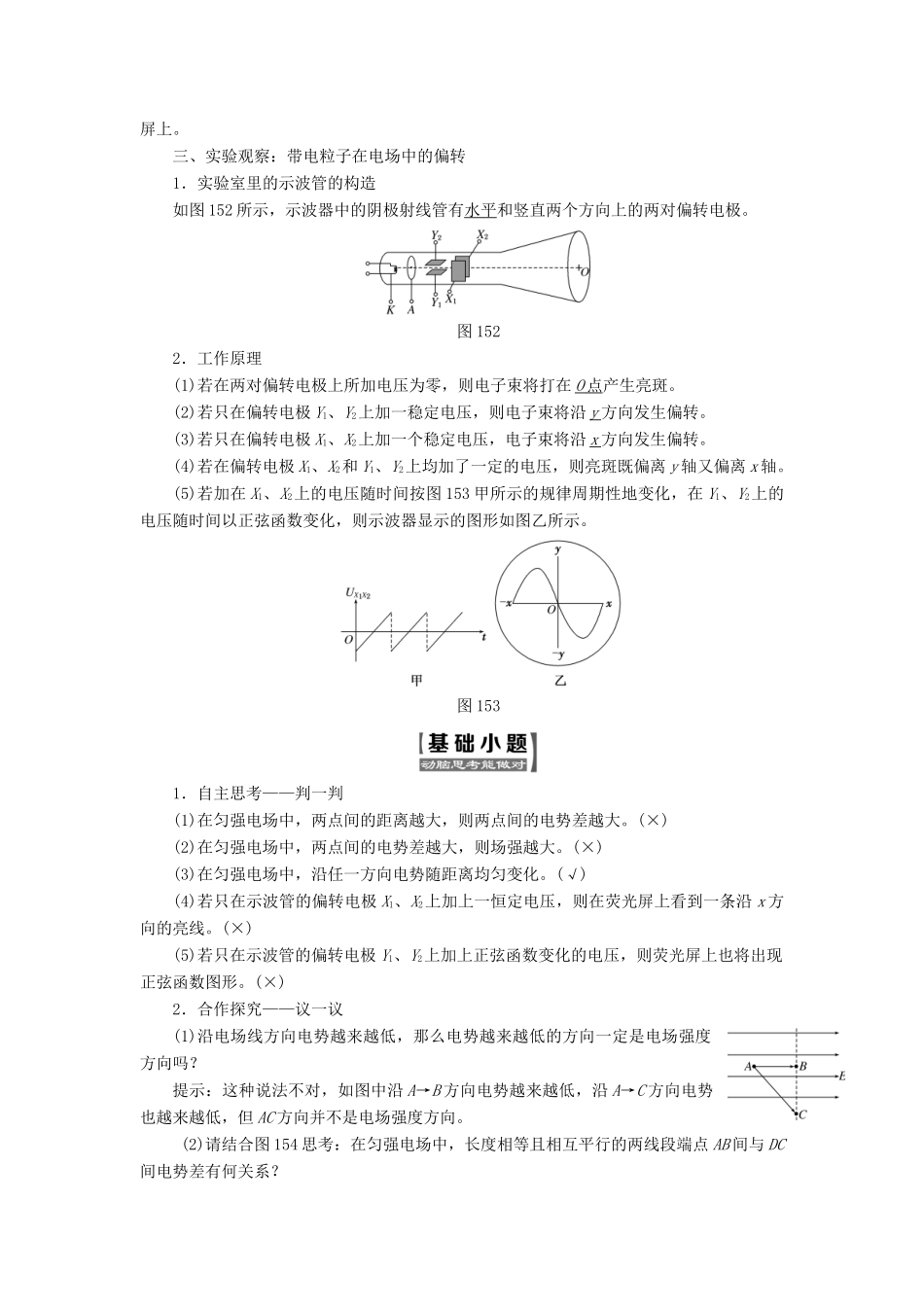

第 5 节 匀强电场中电势差与电场强度的关系__示波管原理1．公式 U＝Ed 或 E＝适用于匀强电场，其中 d为匀强电场中两点沿电场线方向的距离。2．沿电场线方向电势越来越低。3．带电粒子仅在电场力作用下加速时，可根据动能定理求速度。4．带电粒子垂直进入匀强电场时，如果仅受电场力，则做类平抛运动。5．示波器是显示电信号随时间变化情况的仪器，其核心部件是示波管。一、匀强电场中电势差与电场强度的关系1．关系式：U＝Ed。2．适用条件(1)匀强电场。(2)d 为沿电场线方向两点间的距离。3．结论(1)沿电场线方向电势越来越低。(2)沿垂直于电场线方向，同一垂线上电势相等。二、示波管原理1．示波管(阴极射线管)的构造图 1512．电子在阴极射线管中运动的三个阶段(1)加速：电子在阴极和阳极之间形成的电场中受电场力，电场力做正功，其动能增大。(2)偏转：被加速的电子进入水平平行板间的匀强电场，做类平抛运动。(3)匀速直线运动：电子射出电场后，不再受电场力作用，保持偏转角不变，打在荧光屏上。三、实验观察：带电粒子在电场中的偏转1．实验室里的示波管的构造如图 152 所示，示波器中的阴极射线管有水平和竖直两个方向上的两对偏转电极。图 1522．工作原理(1)若在两对偏转电极上所加电压为零，则电子束将打在 O 点 产生亮斑。(2)若只在偏转电极 Y1、Y2上加一稳定电压，则电子束将沿 y 方向发生偏转。(3)若只在偏转电极 X1、X2上加一个稳定电压，电子束将沿 x 方向发生偏转。(4)若在偏转电极 X1、X2和 Y1、Y2上均加了一定的电压，则亮斑既偏离 y 轴又偏离 x 轴。(5)若加在 X1、X2上的电压随时间按图 153 甲所示的规律周期性地变化，在 Y1、Y2上的电压随时间以正弦函数变化，则示波器显示的图形如图乙所示。图 1531．自主思考——判一判(1)在匀强电场中，两点间的距离越大，则两点间的电势差越大。(×)(2)在匀强电场中，两点间的电势差越大，则场强越大。(×)(3)在匀强电场中，沿任一方向电势随距离均匀变化。(√)(4)若只在示波管的偏转电极 X1、X2上加上一恒定电压，则在荧光屏上看到一条沿 x 方向的亮线。(×)(5)若只在示波管的偏转电极 Y1、Y2上加上正弦函数变化的电压，则荧光屏上也将出现正弦函数图形。(×)2．合作探究——议一议(1)沿电场线方向电势越来越低，那么电势越来越低的方向一定是电场强度方向吗？提示：这种说法不对，如图中沿 A→B 方向电势越来越低，沿 A→C 方向电势也越来越低，但...
