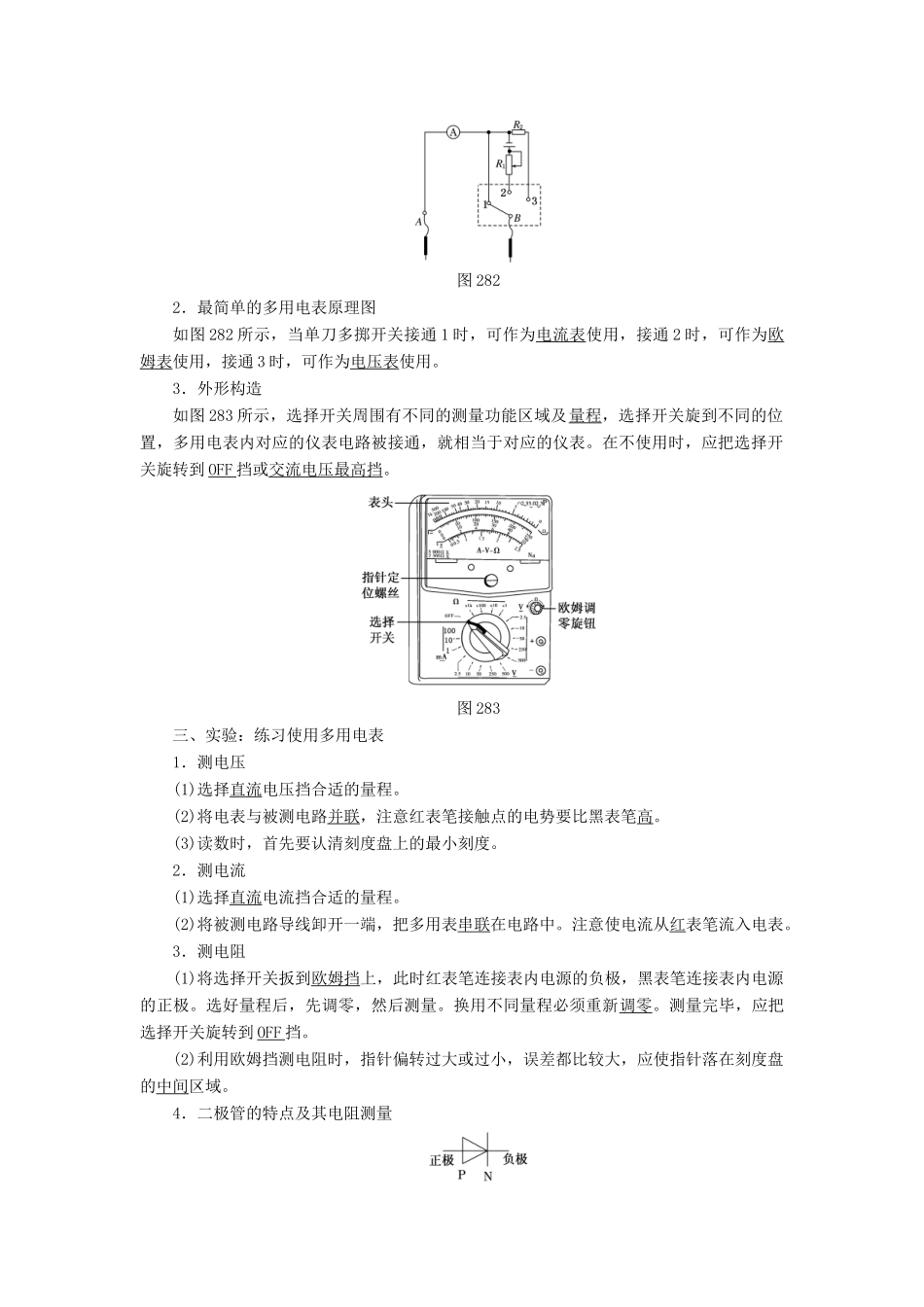

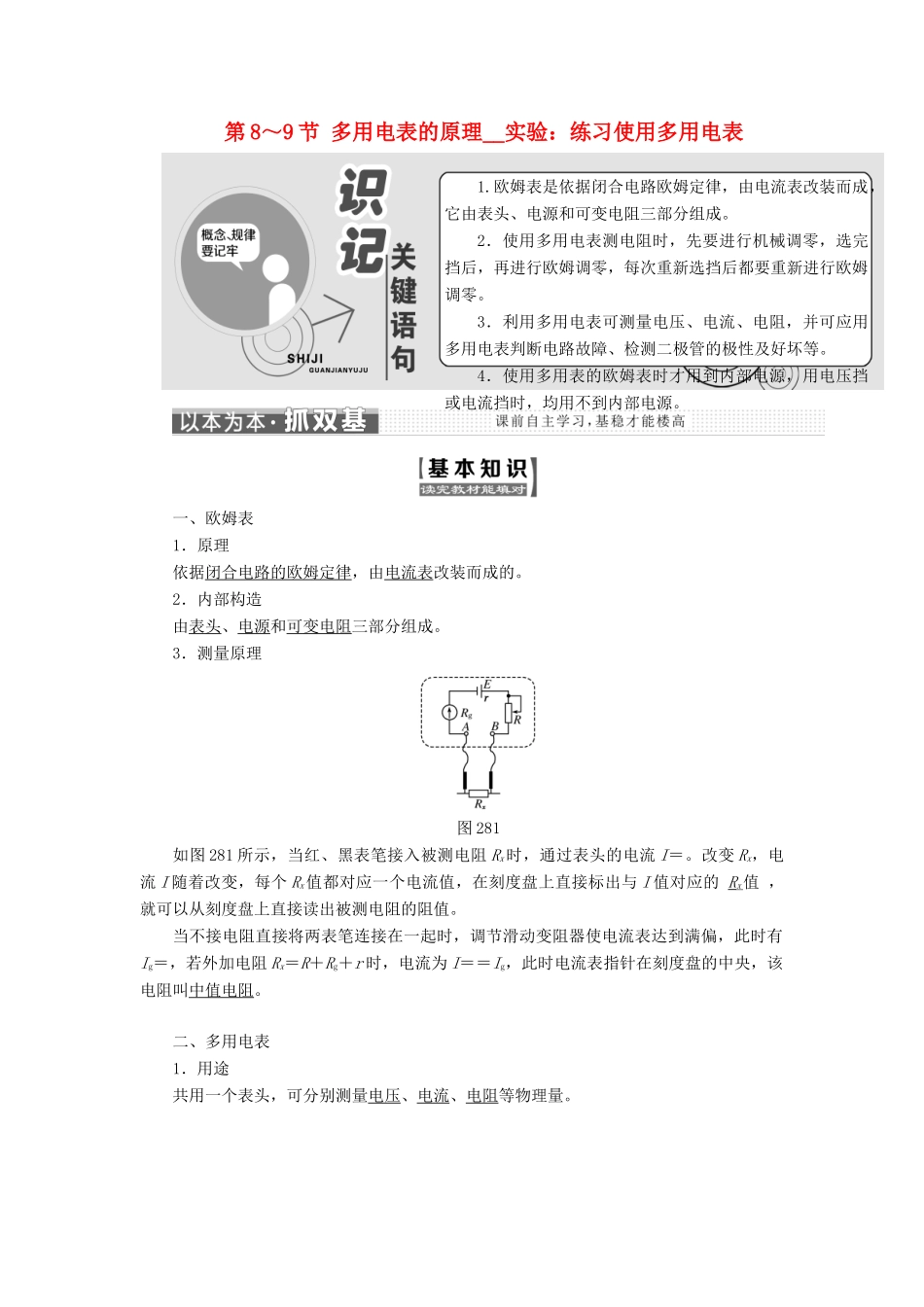

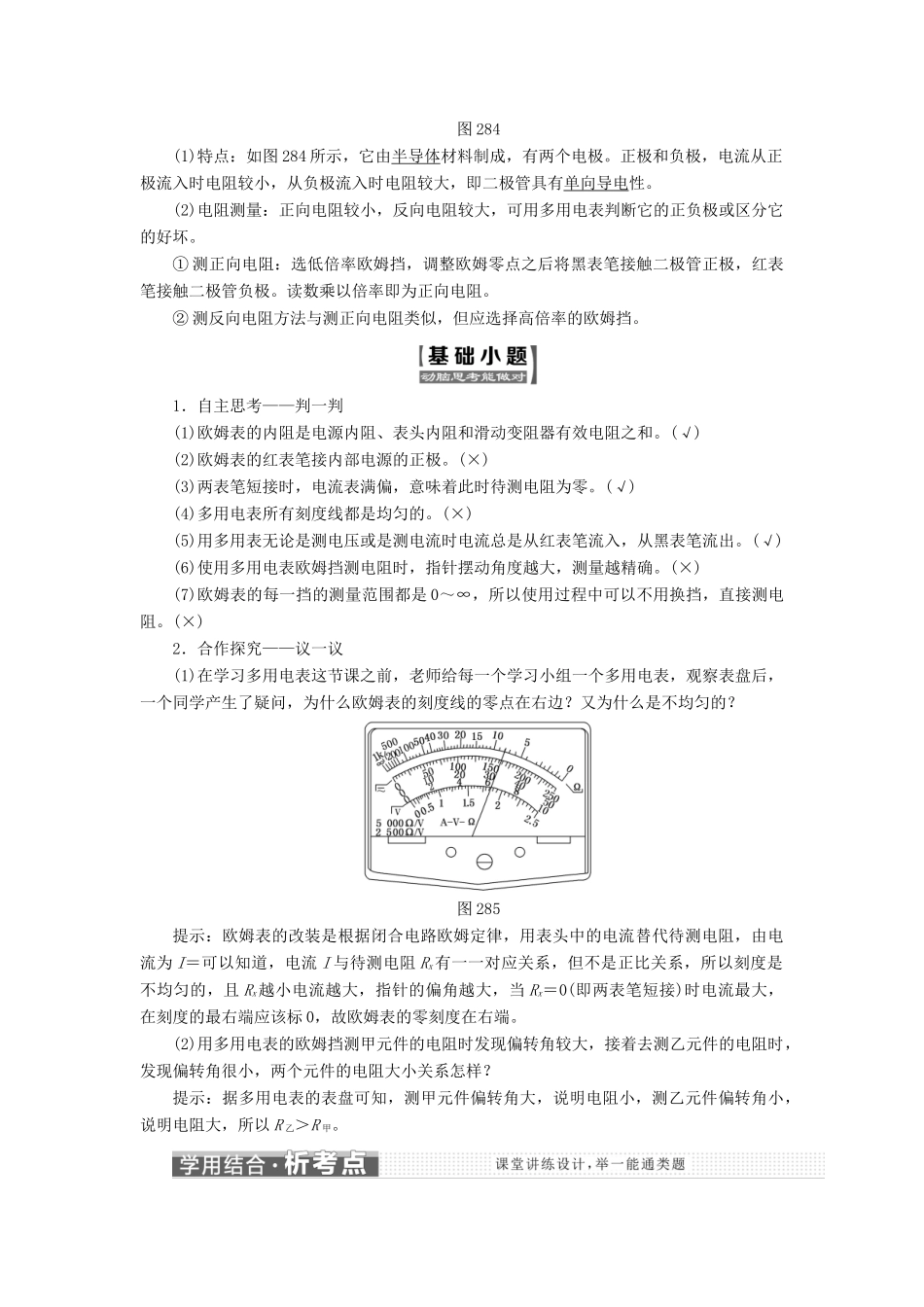

第 8～9 节 多用电表的原理__实验：练习使用多用电表一、欧姆表1．原理依据闭合电路的欧姆定律，由电流表改装而成的。2．内部构造由表头、电源和可变电阻三部分组成。3．测量原理图 281如图 281 所示，当红、黑表笔接入被测电阻 Rx时，通过表头的电流 I＝。改变 Rx，电流 I 随着改变，每个 Rx值都对应一个电流值，在刻度盘上直接标出与 I 值对应的 Rx 值 ，就可以从刻度盘上直接读出被测电阻的阻值。当不接电阻直接将两表笔连接在一起时，调节滑动变阻器使电流表达到满偏，此时有Ig＝，若外加电阻 Rx＝R＋Rg＋r 时，电流为 I＝＝Ig，此时电流表指针在刻度盘的中央，该电阻叫中值电阻。二、多用电表1．用途共用一个表头，可分别测量电压、电流、电阻等物理量。1.欧姆表是依据闭合电路欧姆定律，由电流表改装而成，它由表头、电源和可变电阻三部分组成。2．使用多用电表测电阻时，先要进行机械调零，选完挡后，再进行欧姆调零，每次重新选挡后都要重新进行欧姆调零。3．利用多用电表可测量电压、电流、电阻，并可应用多用电表判断电路故障、检测二极管的极性及好坏等。4．使用多用表的欧姆表时才用到内部电源，用电压挡或电流挡时，均用不到内部电源。图 2822．最简单的多用电表原理图如图 282 所示，当单刀多掷开关接通 1 时，可作为电流表使用，接通 2 时，可作为欧姆表使用，接通 3 时，可作为电压表使用。3．外形构造如图 283 所示，选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表。在不使用时，应把选择开关旋转到 OFF 挡或交流电压最高挡。图 283三、实验：练习使用多用电表1．测电压(1)选择直流电压挡合适的量程。(2)将电表与被测电路并联，注意红表笔接触点的电势要比黑表笔高。(3)读数时，首先要认清刻度盘上的最小刻度。2．测电流(1)选择直流电流挡合适的量程。(2)将被测电路导线卸开一端，把多用表串联在电路中。注意使电流从红表笔流入电表。3．测电阻(1)将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极。选好量程后，先调零，然后测量。换用不同量程必须重新调零。测量完毕，应把选择开关旋转到 OFF 挡。(2)利用欧姆挡测电阻时，指针偏转过大或过小，误差都比较大，应使指针落在刻度盘的中间区域。4．二极管的特点及其电阻测量图 284(1)特点：如图 284 所示，它由半导体材料制成，有...
