高中物理 第十四章 2 电磁振荡教材梳理教案 新人教版选修3-4-新人教版高二选修3-4物理教案

高中物理 第十四章 2 电磁振荡教材梳理教案 新人教版选修3-4-新人教版高二选修3-4物理教案_第1页
1/11
高中物理 第十四章 2 电磁振荡教材梳理教案 新人教版选修3-4-新人教版高二选修3-4物理教案_第2页
2/11
高中物理 第十四章 2 电磁振荡教材梳理教案 新人教版选修3-4-新人教版高二选修3-4物理教案_第3页
3/11

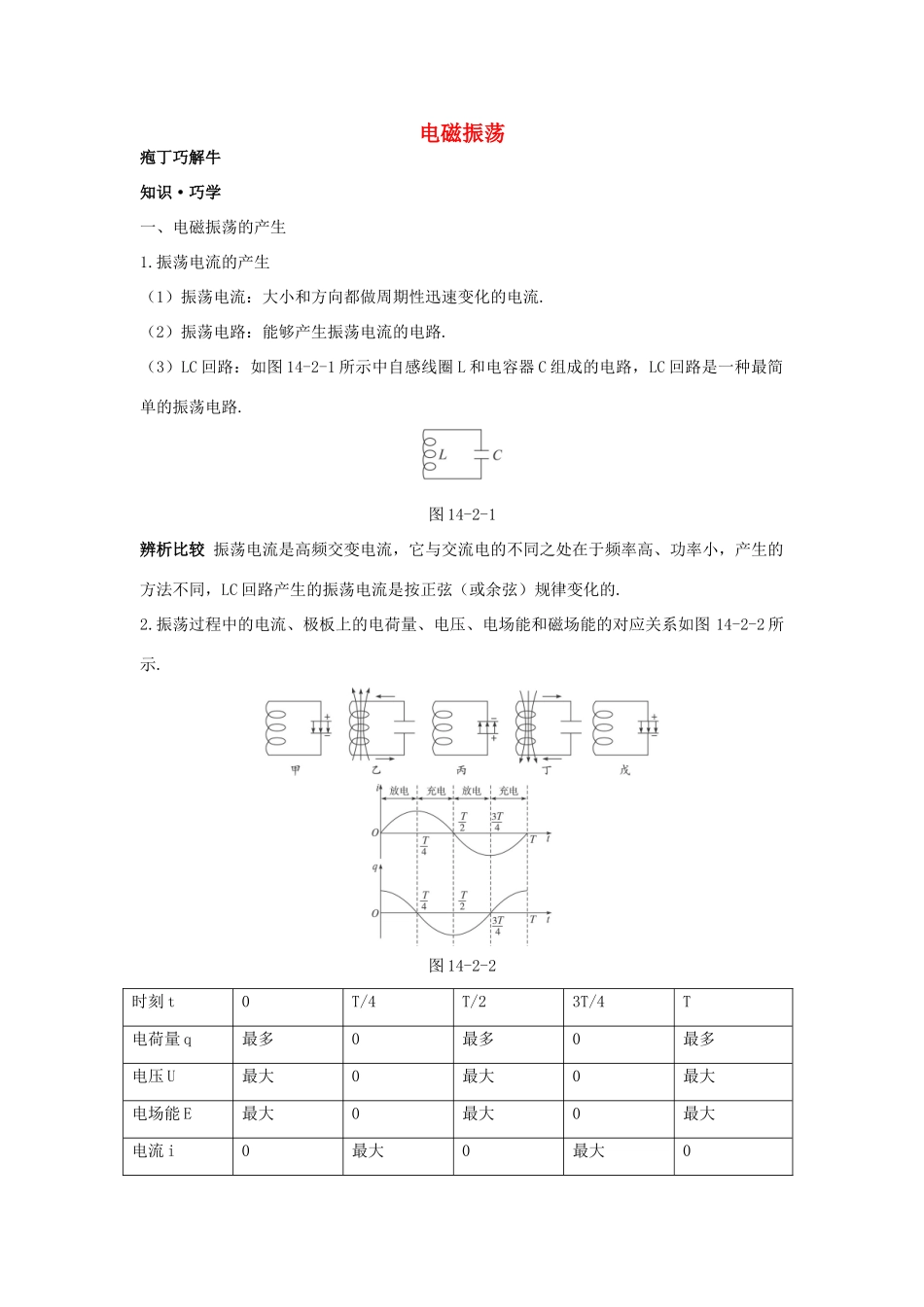

电磁振荡疱丁巧解牛知识·巧学一、电磁振荡的产生1.振荡电流的产生(1)振荡电流:大小和方向都做周期性迅速变化的电流.(2)振荡电路:能够产生振荡电流的电路.(3)LC 回路:如图 14-2-1 所示中自感线圈 L 和电容器 C 组成的电路,LC 回路是一种最简单的振荡电路.图 14-2-1辨析比较 振荡电流是高频交变电流,它与交流电的不同之处在于频率高、功率小,产生的方法不同,LC 回路产生的振荡电流是按正弦(或余弦)规律变化的.2.振荡过程中的电流、极板上的电荷量、电压、电场能和磁场能的对应关系如图 14-2-2 所示.图 14-2-2时刻 t0T/4T/23T/4T电荷量 q最多0最多0最多电压 U最大0最大0最大电场能 E最大0最大0最大电流 i0最大0最大0磁场能 Ei0最大0最大0(1)LC 回路中产生振荡电流的分析方法 在分析 LC 回路中振荡电流的产生过程时,要明确电容 C 和电感 L 在电路中的作用.电容器在电路中有充电和放电的作用.电感线圈在电路中有阻碍电流变化的作用.电感线圈中的自感电动势大小和电流的变化率成正比,方向总是阻碍电流的变化.① 电容器在放电过程中,电路中电流增大,由于线圈自感作用阻碍电流的增大,电流不能立刻达到最大值.② 电容器开始放电时,电流的变化率最大,电感线圈的自感作用对电流的阻碍作用最大,但阻碍却无法阻止,因此,随自感电动势的减小,放电电流逐渐增大,电容器放电完毕,电流达到最大值.③ 电容器放电完成后,电流将保持原来的方向减小,由于线圈的自感作用阻碍电流的减小 ,因此电流逐渐减小,这个电流使电容器在反方向逐渐充电.④ 在振荡电路中,电容器极板上的电荷量与电压,电路中的电流,都是按正弦(或余弦)规律变化的,它们对时间的变化是不均匀的——在最大值处,变化率最小;在零值处,变化率最大(可依据斜率判断,图线的斜率即代表该量变化率,即变化快慢).深化升华 ①充电完毕(放电开始):电场能达到最大,磁场能为零,回路中感应电流i=0;②放电完毕(充电开始):电场能为零,磁场能达到最大,回路中感应电流达到最大;③充电过程:电场能在增加,磁场能在减小,回路中电流在减小,电容器上电量在增加.从能量看:磁场能在向电场能转化.④ 放电过程:电场能在减少,磁场能在增加,回路中电流在增加,电容器上的电量在减少.从能量看:电场能在向磁场能转化. 振荡电流 I=,由极板上电荷量变化率决定,与电荷量的多少无关. 两板间的电压 U=,由极板上电荷量的多少决定...
