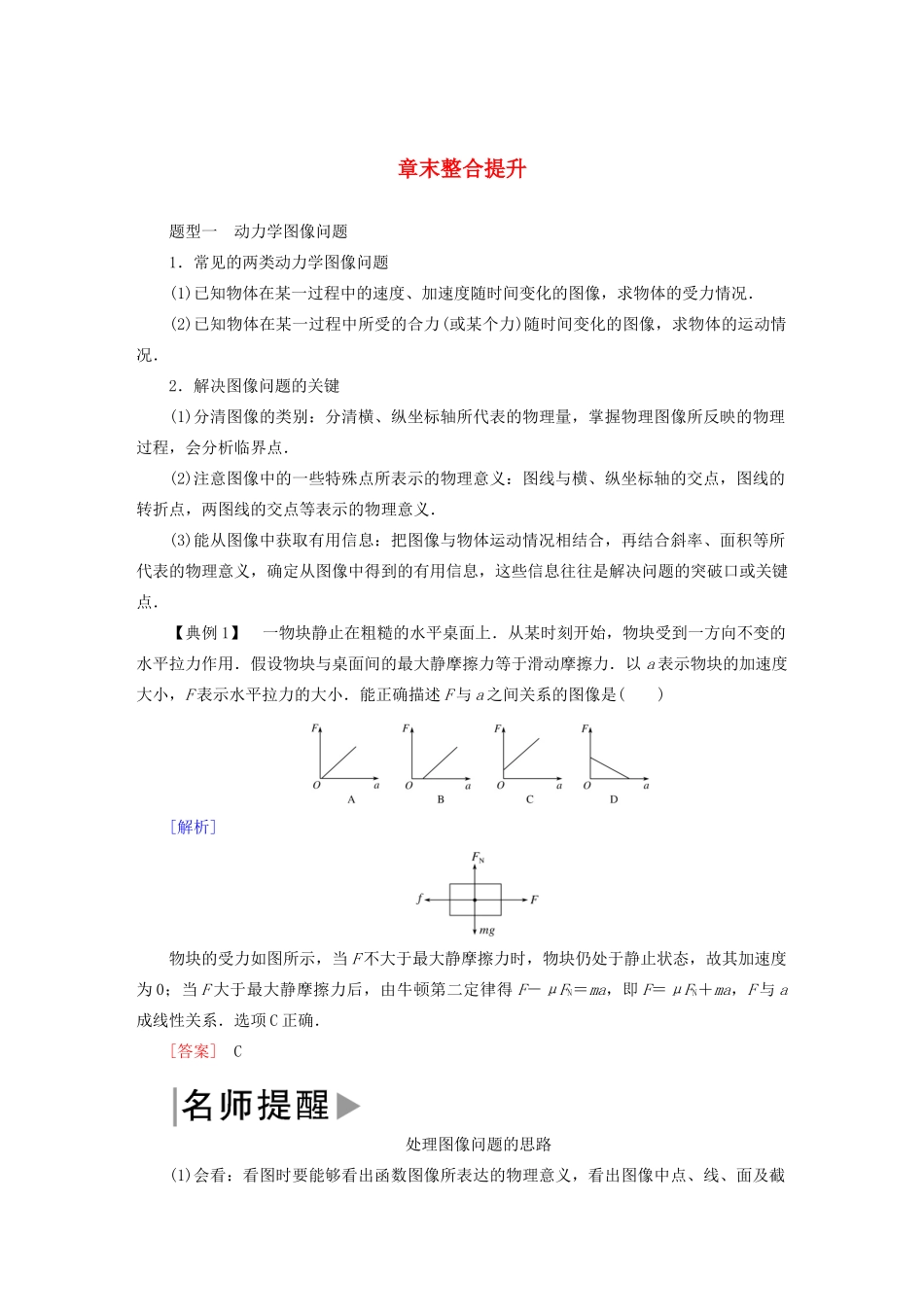

章末整合提升题型一 动力学图像问题1．常见的两类动力学图像问题(1)已知物体在某一过程中的速度、加速度随时间变化的图像，求物体的受力情况．(2)已知物体在某一过程中所受的合力(或某个力)随时间变化的图像，求物体的运动情况．2．解决图像问题的关键(1)分清图像的类别：分清横、纵坐标轴所代表的物理量，掌握物理图像所反映的物理过程，会分析临界点．(2)注意图像中的一些特殊点所表示的物理意义：图线与横、纵坐标轴的交点，图线的转折点，两图线的交点等表示的物理意义．(3)能从图像中获取有用信息：把图像与物体运动情况相结合，再结合斜率、面积等所代表的物理意义，确定从图像中得到的有用信息，这些信息往往是解决问题的突破口或关键点．【典例 1】 一物块静止在粗糙的水平桌面上．从某时刻开始，物块受到一方向不变的水平拉力作用．假设物块与桌面间的最大静摩擦力等于滑动摩擦力．以 a 表示物块的加速度大小，F 表示水平拉力的大小．能正确描述 F 与 a 之间关系的图像是( )[解析] 物块的受力如图所示，当 F 不大于最大静摩擦力时，物块仍处于静止状态，故其加速度为 0；当 F 大于最大静摩擦力后，由牛顿第二定律得 F－μFN＝ma，即 F＝μFN＋ma，F 与 a成线性关系．选项 C 正确．[答案] C处理图像问题的思路(1)会看：看图时要能够看出函数图像所表达的物理意义，看出图像中点、线、面及截距、斜率等的物理意义，并由此切入解题．(2)会用：利用图像法解题不仅思路清晰，而且过程简单，方法巧妙．利用图像法解题的关键在于建立物理问题与物理图像间的联系，再根据有关物理规律求解．(3)会联系：同一物理过程在不同的物理图像中的表现形式不同，但不同的物理图像之间存在联系．根据解题的需要，会将同一物理过程的变化规律用不同的图像表达出来．转换图像的关键是根据物理规律，明确图像间的相互联系．[针对训练 1] (多选)如图甲所示，滑块以一定的初速度冲上一倾角 θ＝37°的足够长的固定斜面．滑块上滑过程的 v－t 图像如图乙，最大静摩擦力等于滑动摩擦力．则下列说法正确的是(sin37°＝0.6，cos37°＝0.8，g 取 10 m/s2)( )A．木块上滑过程中的加速度大小是 6 m/s2B．木块与斜面间的动摩擦因数 μ＝0.5C．木块经 2 s 返回出发点D．木块回到出发点时的速度大小 v＝2 m/s[解析] 木块上滑过程中的加速度大小 a1＝＝ m/s2＝10 m/s2，故 A 错误；木块在冲上斜面的过程中，根据牛顿第二定律...
