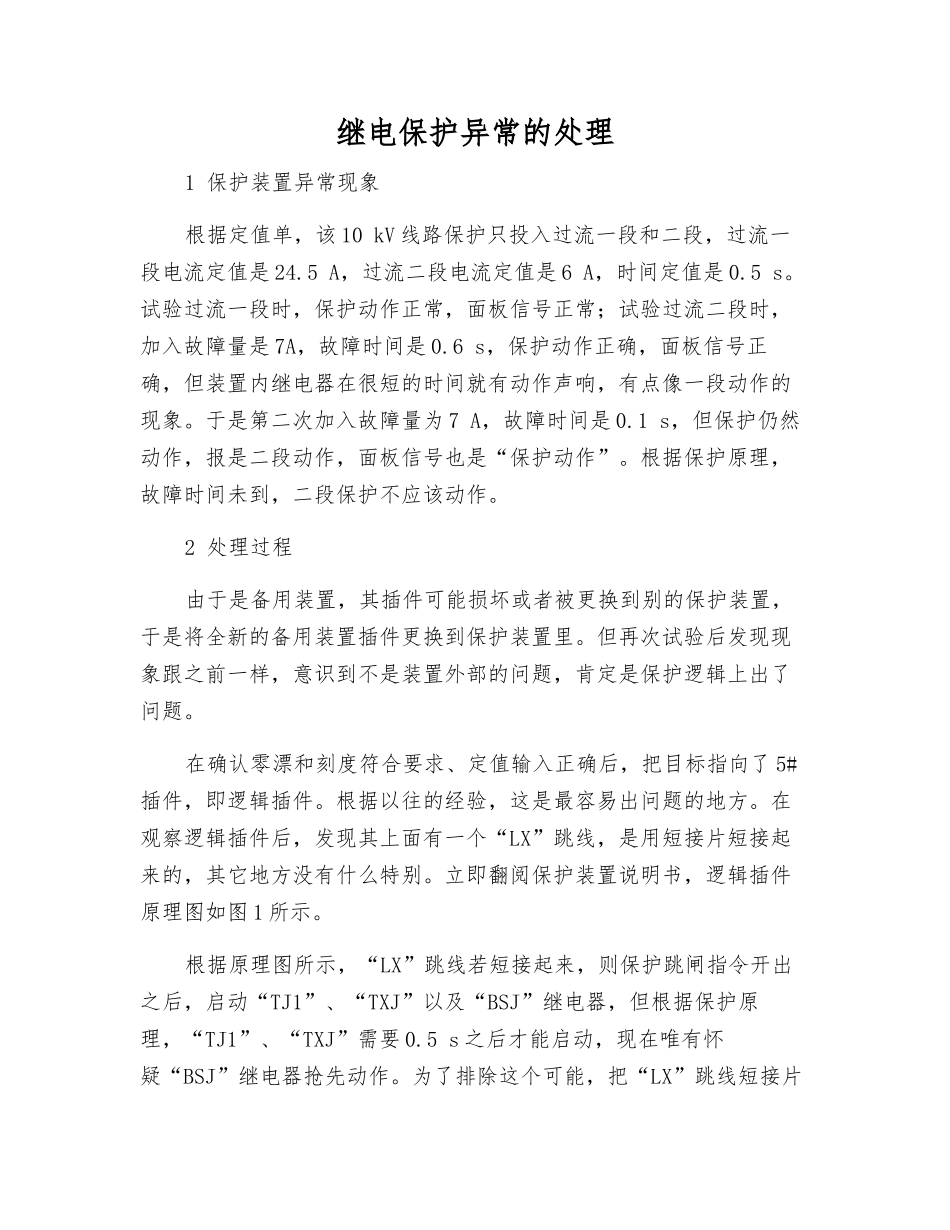

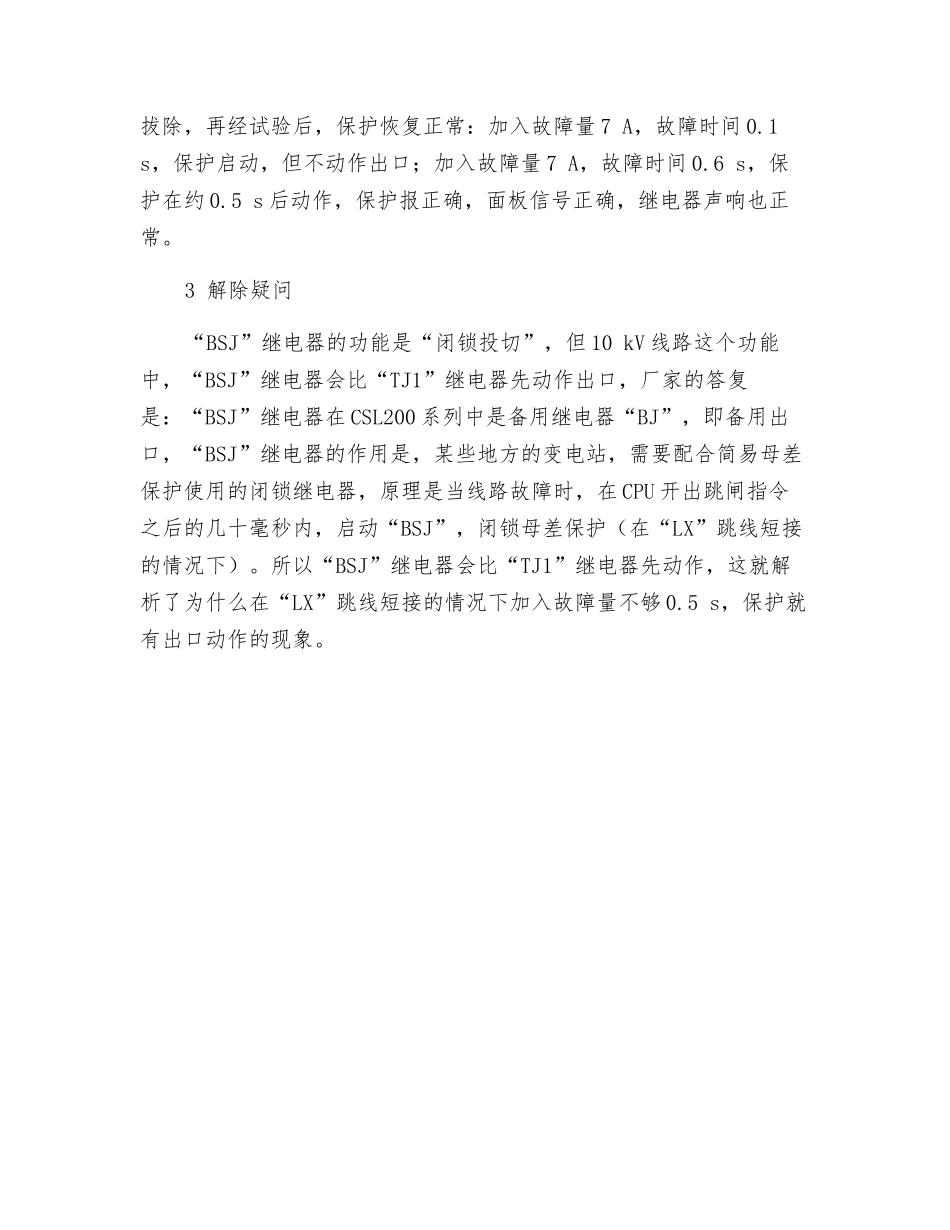

继电保护异常的处理1 保护装置异常现象根据定值单，该 10 kV 线路保护只投入过流一段和二段，过流一段电流定值是 24.5 A，过流二段电流定值是 6 A，时间定值是 0.5 s。试验过流一段时，保护动作正常，面板信号正常；试验过流二段时，加入故障量是 7A，故障时间是 0.6 s，保护动作正确，面板信号正确，但装置内继电器在很短的时间就有动作声响，有点像一段动作的现象。于是第二次加入故障量为 7 A，故障时间是 0.1 s，但保护仍然动作，报是二段动作，面板信号也是“保护动作”。根据保护原理，故障时间未到，二段保护不应该动作。2 处理过程由于是备用装置，其插件可能损坏或者被更换到别的保护装置，于是将全新的备用装置插件更换到保护装置里。但再次试验后发现现象跟之前一样，意识到不是装置外部的问题，肯定是保护逻辑上出了问题。在确认零漂和刻度符合要求、定值输入正确后，把目标指向了 5#插件，即逻辑插件。根据以往的经验，这是最容易出问题的地方。在观察逻辑插件后，发现其上面有一个“LX”跳线，是用短接片短接起来的，其它地方没有什么特别。立即翻阅保护装置说明书，逻辑插件原理图如图 1 所示。根据原理图所示，“LX”跳线若短接起来，则保护跳闸指令开出之后，启动“TJ1”、“TXJ”以及“BSJ”继电器，但根据保护原理，“TJ1”、“TXJ”需要 0.5 s 之后才能启动，现在唯有怀疑“BSJ”继电器抢先动作。为了排除这个可能，把“LX”跳线短接片拔除，再经试验后，保护恢复正常：加入故障量 7 A，故障时间 0.1 s，保护启动，但不动作出口；加入故障量 7 A，故障时间 0.6 s，保护在约 0.5 s 后动作，保护报正确，面板信号正确，继电器声响也正常。3 解除疑问“BSJ”继电器的功能是“闭锁投切”，但 10 kV 线路这个功能中，“BSJ”继电器会比“TJ1”继电器先动作出口，厂家的答复是：“BSJ”继电器在 CSL200 系列中是备用继电器“BJ”，即备用出口，“BSJ”继电器的作用是，某些地方的变电站，需要配合简易母差保护使用的闭锁继电器，原理是当线路故障时，在 CPU 开出跳闸指令之后的几十毫秒内，启动“BSJ”，闭锁母差保护（在“LX”跳线短接的情况下）。所以“BSJ”继电器会比“TJ1”继电器先动作，这就解析了为什么在“LX”跳线短接的情况下加入故障量不够 0.5 s，保护就有出口动作的现象。
