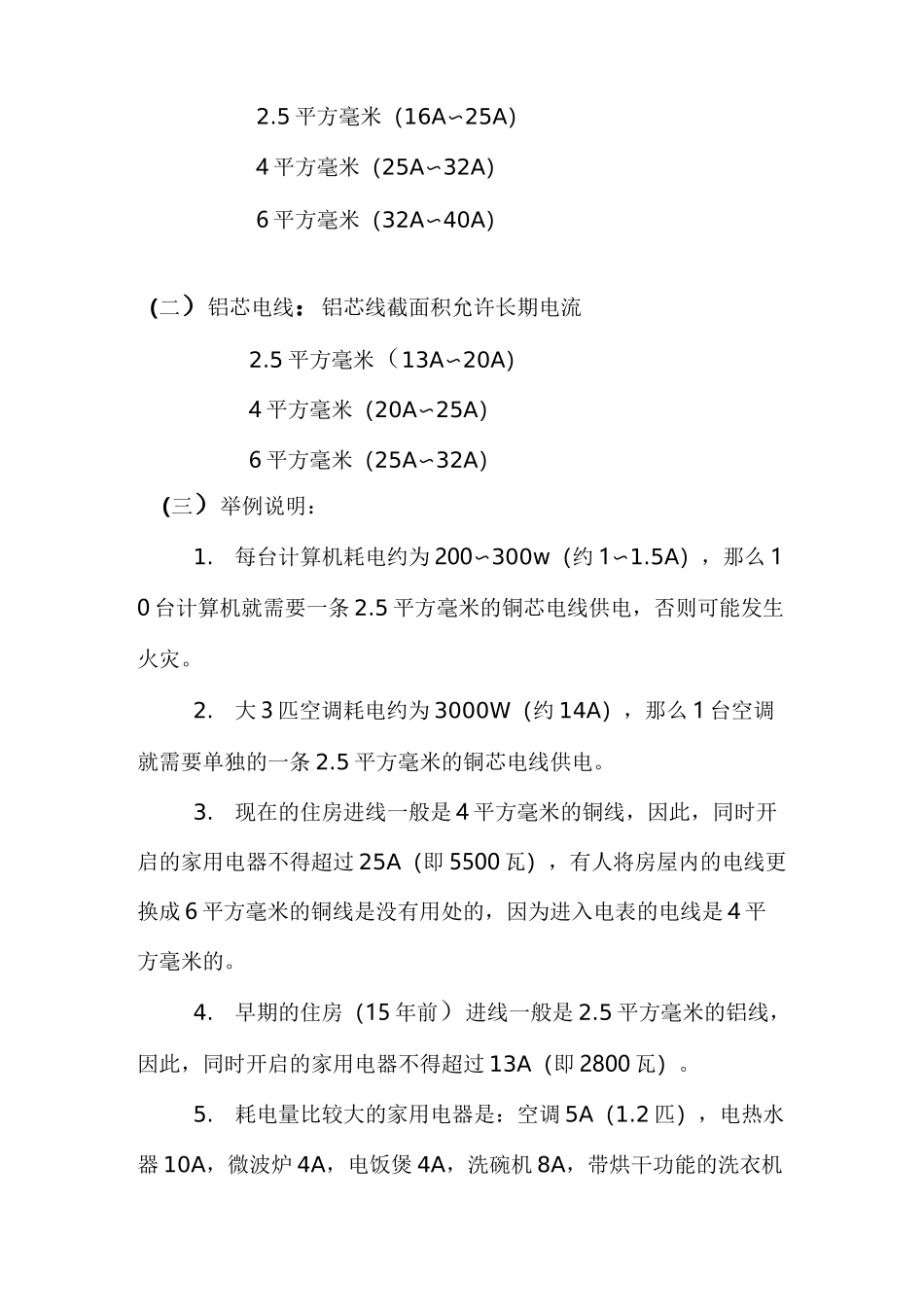

如何根据功率或电流选择家用电线截面平方大小导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25 度左右或更大)等有关,影响的因素较多,计算也较复杂。各种导线的载流量(安全电流)通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。—、熟悉导线截面规格的排列:常用的导线规格排列如下(平方毫米):11.52.54610162535507095120150185240・・・・・・(不常用的还有:0・5、0・75、300、400、500 平方毫米等)生产厂制造铝芯绝缘线的截面积通常从而 2.5 开始,铜芯绝缘线则从 1 开始;裸铝线从 16 开始;裸铜线从 10 开始。二、国标 GB4706.1-1992/1998 规定的电线负载电流值(部分)一般铜导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量推荐值为5~8A/mm2,铝导线的安全载流量推荐值为 3~5A/mm2。(一)铜芯电线:铜芯线截面积允许长期电流2.5 平方毫米(16A〜25A)4 平方毫米(25A〜32A)6 平方毫米(32A〜40A)(二)铝芯电线:铝芯线截面积允许长期电流2.5 平方毫米(13A〜20A)4 平方毫米(20A〜25A)6 平方毫米(25A〜32A)(三)举例说明:1.每台计算机耗电约为 200〜300w(约 1〜1.5A),那么 10 台计算机就需要一条 2.5 平方毫米的铜芯电线供电,否则可能发生火灾。2.大 3 匹空调耗电约为 3000W(约 14A),那么 1 台空调就需要单独的一条 2.5 平方毫米的铜芯电线供电。3.现在的住房进线一般是 4 平方毫米的铜线,因此,同时开启的家用电器不得超过 25A(即 5500 瓦),有人将房屋内的电线更换成 6 平方毫米的铜线是没有用处的,因为进入电表的电线是 4 平方毫米的。4.早期的住房(15 年前)进线一般是 2.5 平方毫米的铝线,因此,同时开启的家用电器不得超过 13A(即 2800 瓦)。5.耗电量比较大的家用电器是:空调 5A(1.2 匹),电热水器 10A,微波炉 4A,电饭煲 4A,洗碗机 8A,带烘干功能的洗衣机10A,电开水器 4A。6・在电源引起的火灾中,有 90%是由于接头发热造成的,因此所有的接头均要焊接,不能焊接的接触器件 5〜10 年必须更换(比如插座、空气开关等)。7.其实这些都是理论安全数值,极限数值还要大于这些的,2.5 平方的铜线允许使用的最大功率是:5500w°4 平方的8000W,6 平方 9000W 没问题...
