高中物理第二册电压表和电流表 伏安法测电阻

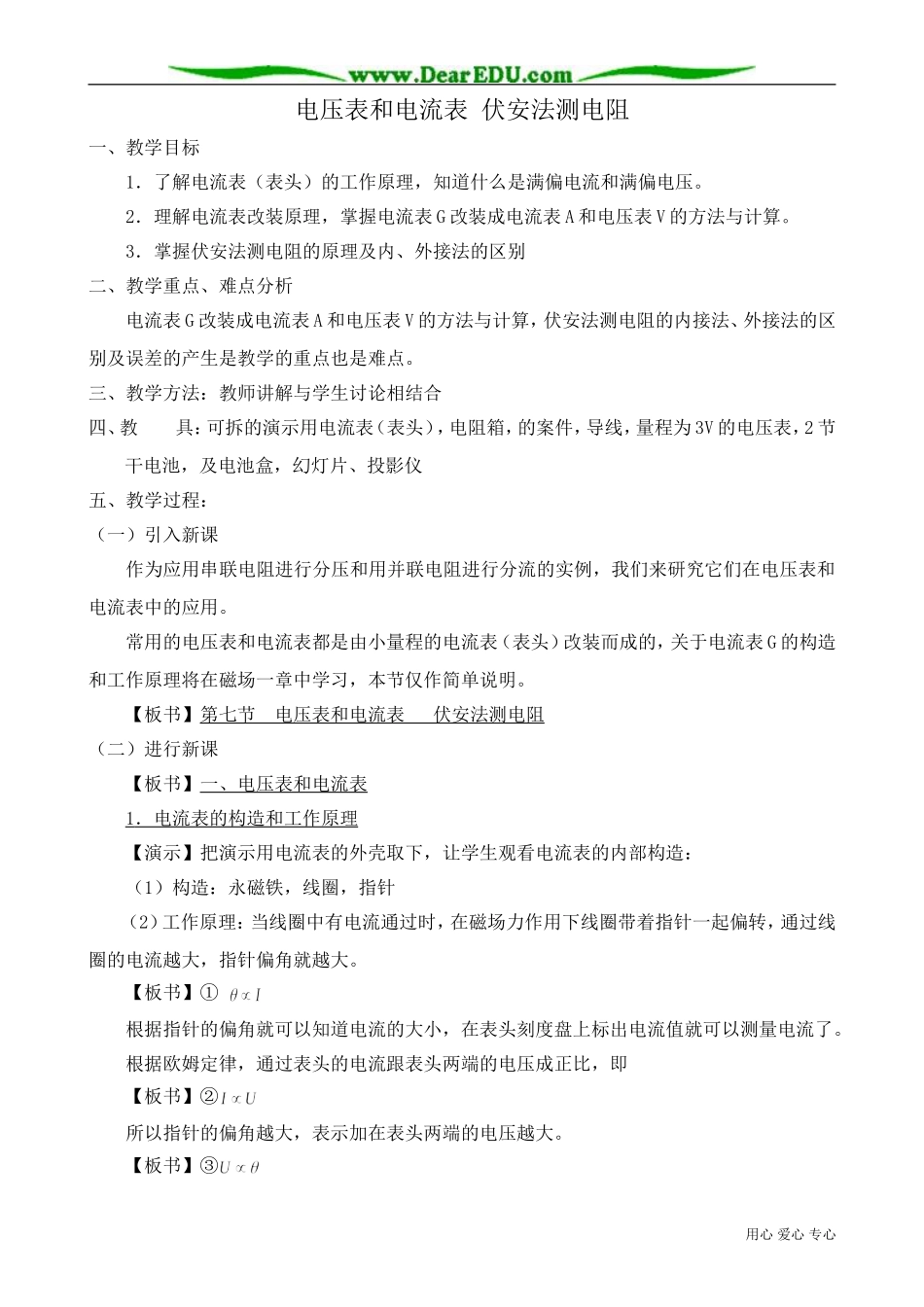

高中物理第二册电压表和电流表 伏安法测电阻_第1页
1/4

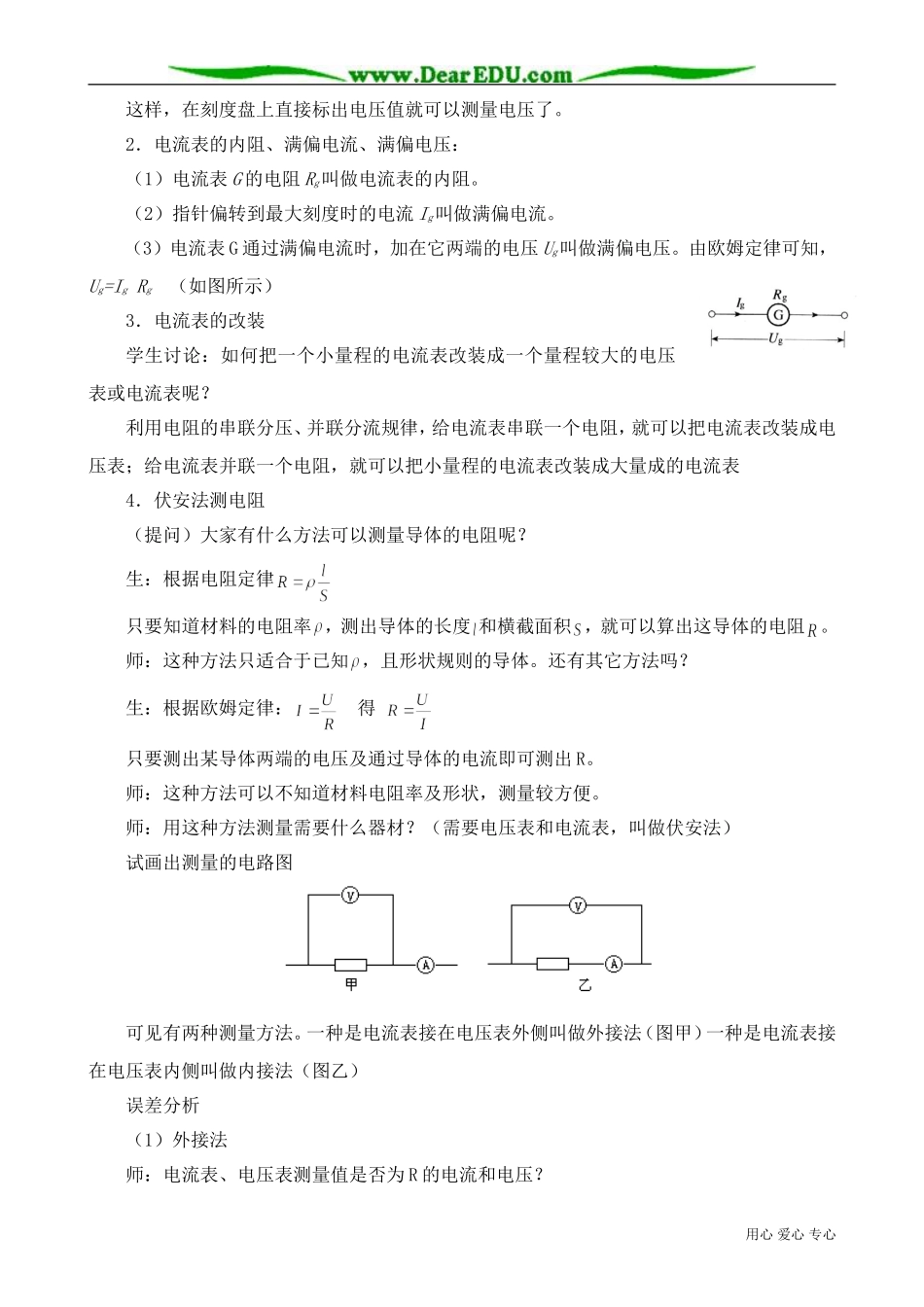

高中物理第二册电压表和电流表 伏安法测电阻_第2页
2/4

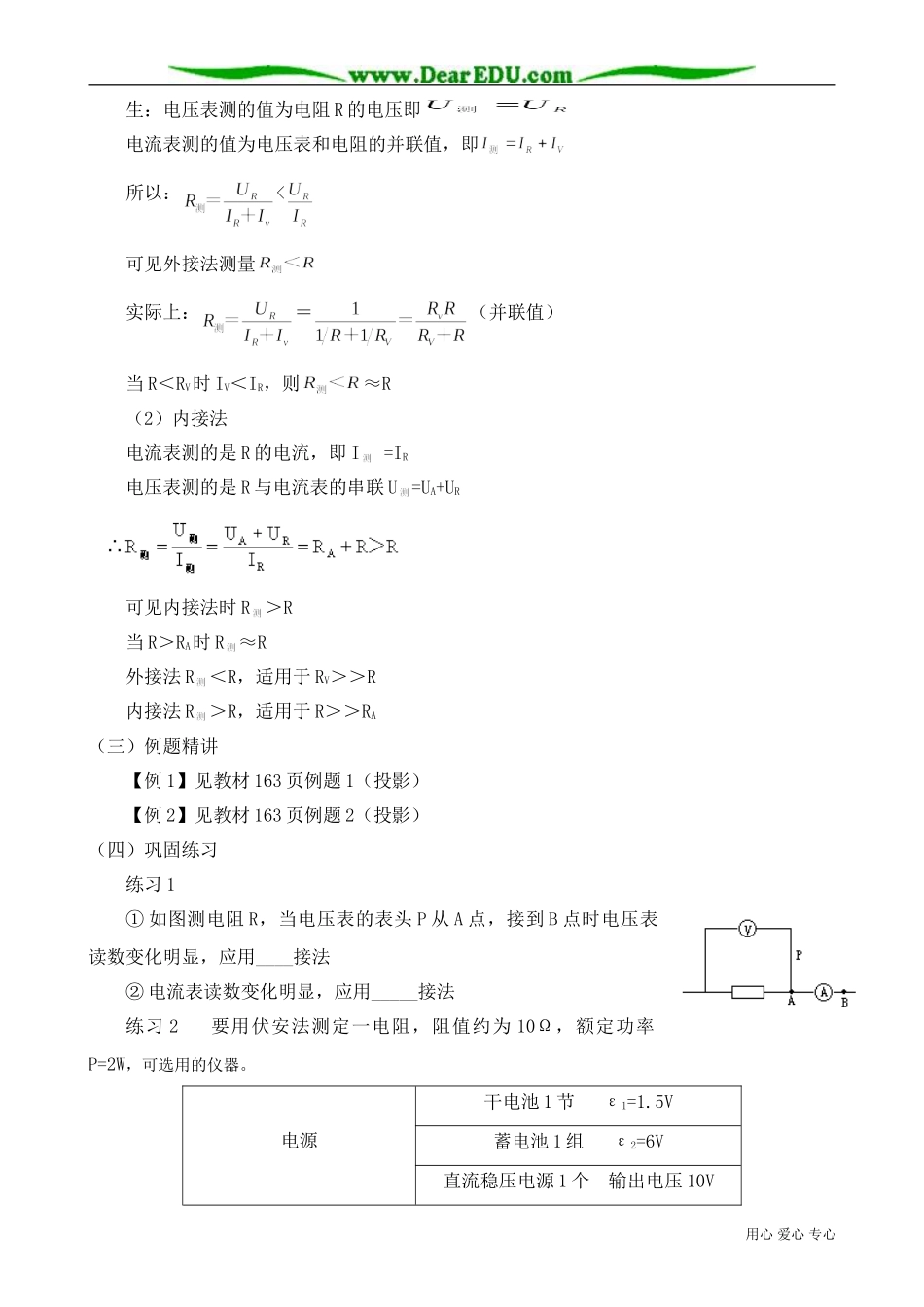

高中物理第二册电压表和电流表 伏安法测电阻_第3页
3/4
电压表和电流表 伏安法测电阻一、教学目标1.了解电流表(表头)的工作原理,知道什么是满偏电流和满偏电压。2.理解电流表改装原理,掌握电流表 G 改装成电流表 A 和电压表 V 的方法与计算。3.掌握伏安法测电阻的原理及内、外接法的区别二、教学重点、难点分析电流表 G 改装成电流表 A 和电压表 V 的方法与计算,伏安法测电阻的内接法、外接法的区别及误差的产生是教学的重点也是难点。三、教学方法:教师讲解与学生讨论相结合四、教 具:可拆的演示用电流表(表头),电阻箱,的案件,导线,量程为 3V 的电压表,2 节干电池,及电池盒,幻灯片、投影仪五、教学过程:(一)引入新课作为应用串联电阻进行分压和用并联电阻进行分流的实例,我们来研究它们在电压表和电流表中的应用。常用的电压表和电流表都是由小量程的电流表(表头)改装而成的,关于电流表 G 的构造和工作原理将在磁场一章中学习,本节仅作简单说明。【板书】第七节 电压表和电流表 伏安法测电阻(二)进行新课【板书】一、电压表和电流表1 .电流表的构造和工作原理 【演示】把演示用电流表的外壳取下,让学生观看电流表的内部构造:(1)构造:永磁铁,线圈,指针(2)工作原理:当线圈中有电流通过时,在磁场力作用下线圈带着指针一起偏转,通过线圈的电流越大,指针偏角就越大。【板书】① 根据指针的偏角就可以知道电流的大小,在表头刻度盘上标出电流值就可以测量电流了。根据欧姆定律,通过表头的电流跟表头两端的电压成正比,即【板书】②所以指针的偏角越大,表示加在表头两端的电压越大。【板书】③用心 爱心 专心这样,在刻度盘上直接标出电压值就可以测量电压了。2.电流表的内阻、满偏电流、满偏电压:(1)电流表 G 的电阻 Rg叫做电流表的内阻。(2)指针偏转到最大刻度时的电流 Ig叫做满偏电流。(3)电流表 G 通过满偏电流时,加在它两端的电压 Ug叫做满偏电压。由欧姆定律可知, Ug=Ig Rg (如图所示)3.电流表的改装学生讨论:如何把一个小量程的电流表改装成一个量程较大的电压表或电流表呢?利用电阻的串联分压、并联分流规律,给电流表串联一个电阻,就可以把电流表改装成电压表;给电流表并联一个电阻,就可以把小量程的电流表改装成大量成的电流表4.伏安法测电阻(提问)大家有什么方法可以测量导体的电阻呢?生:根据电阻定律只要知道材料的电阻率 ,测出导体的长度 和横截面积 ,就可以算出这导体的电阻 。...
