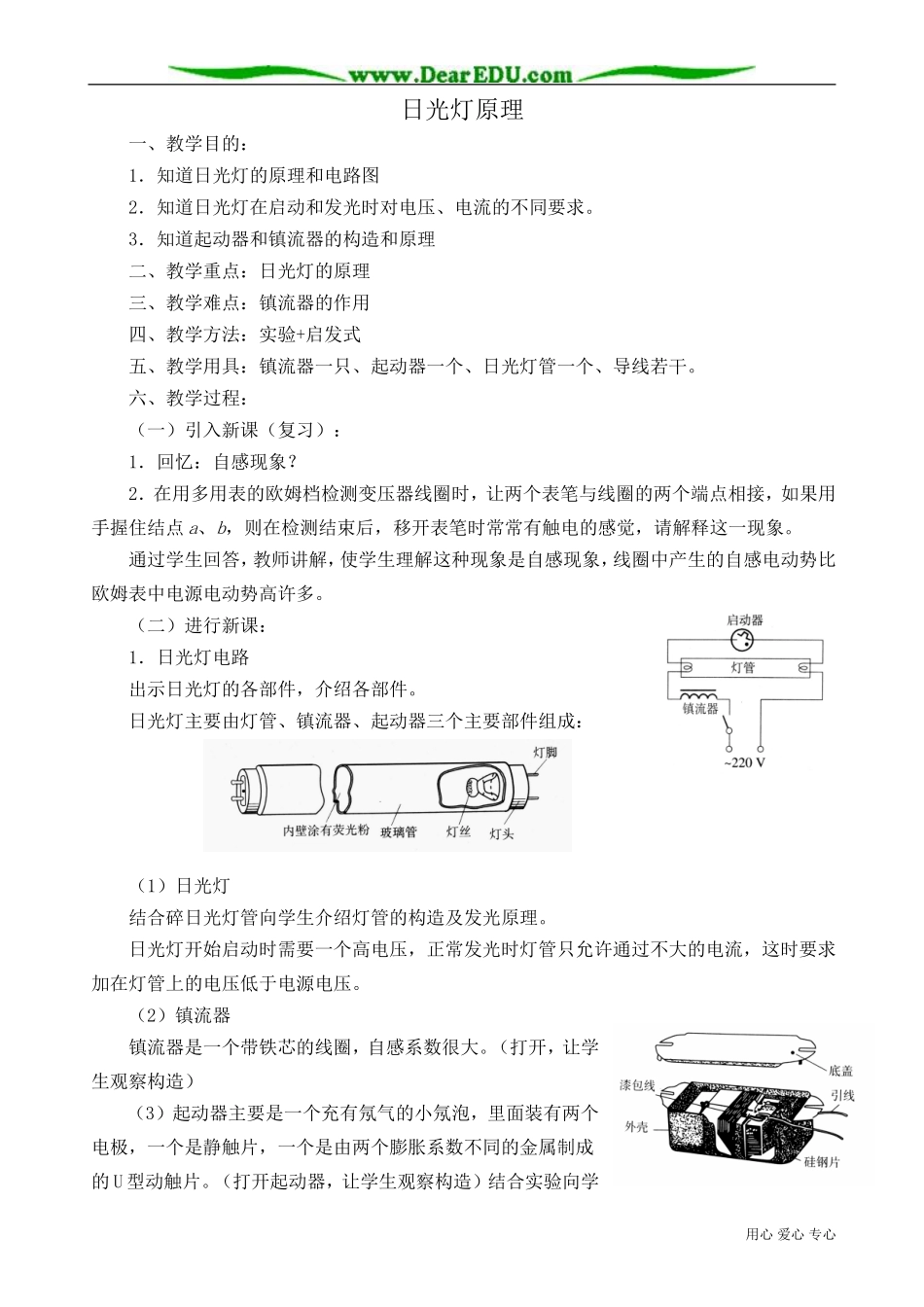

日光灯原理一、教学目的：1．知道日光灯的原理和电路图2．知道日光灯在启动和发光时对电压、电流的不同要求
3．知道起动器和镇流器的构造和原理二、教学重点：日光灯的原理三、教学难点：镇流器的作用四、教学方法：实验+启发式五、教学用具：镇流器一只、起动器一个、日光灯管一个、导线若干
六、教学过程：（一）引入新课（复习）：1．回忆：自感现象
2．在用多用表的欧姆档检测变压器线圈时，让两个表笔与线圈的两个端点相接，如果用手握住结点 a、b，则在检测结束后，移开表笔时常常有触电的感觉，请解释这一现象
通过学生回答，教师讲解，使学生理解这种现象是自感现象，线圈中产生的自感电动势比欧姆表中电源电动势高许多
（二）进行新课：1．日光灯电路出示日光灯的各部件，介绍各部件
日光灯主要由灯管、镇流器、起动器三个主要部件组成：（1）日光灯结合碎日光灯管向学生介绍灯管的构造及发光原理
日光灯开始启动时需要一个高电压，正常发光时灯管只允许通过不大的电流，这时要求加在灯管上的电压低于电源电压
（2）镇流器镇流器是一个带铁芯的线圈，自感系数很大

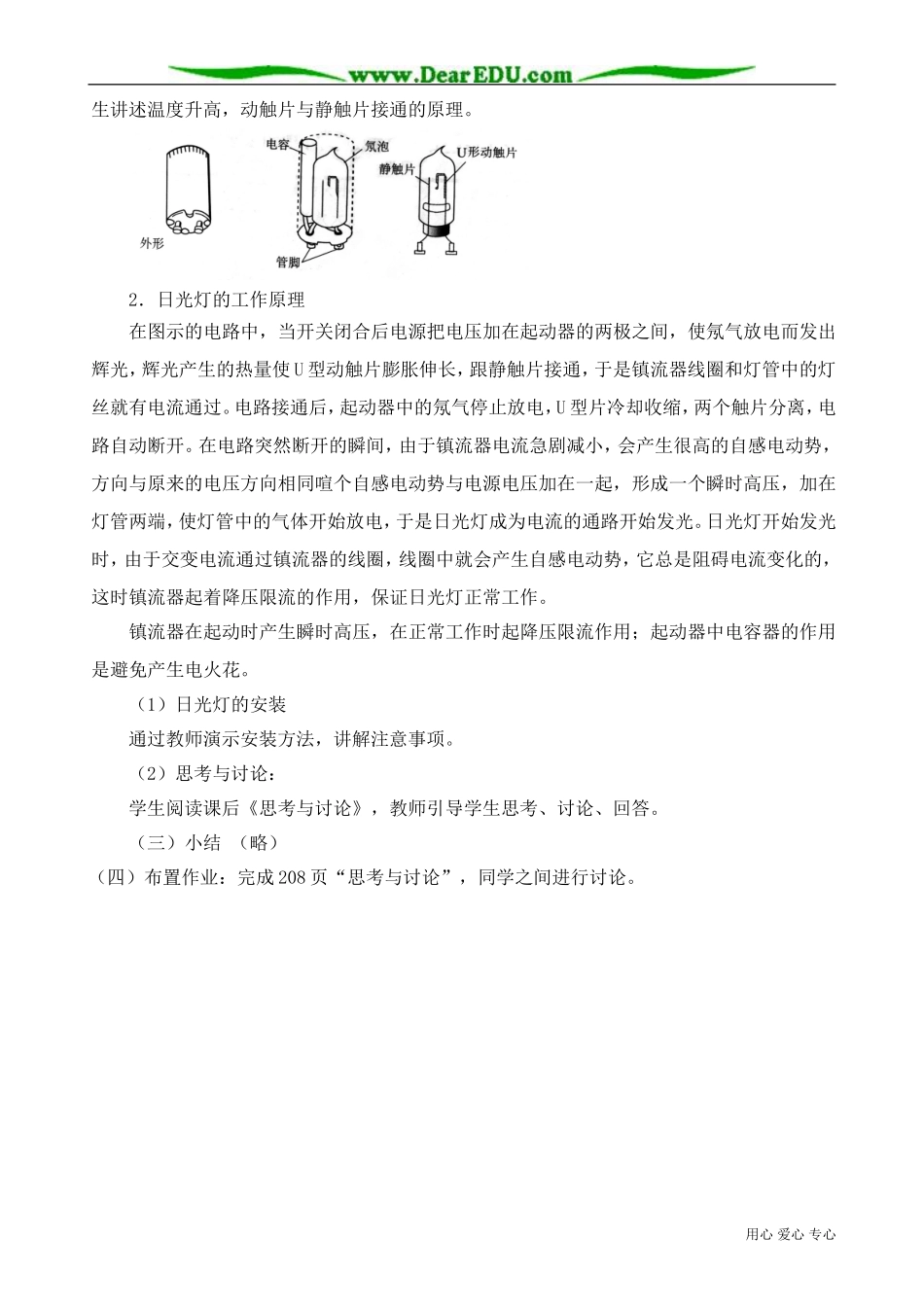

（打开，让学生观察构造）（3）起动器主要是一个充有氖气的小氖泡，里面装有两个电极，一个是静触片，一个是由两个膨胀系数不同的金属制成的 U 型动触片
（打开起动器，让学生观察构造）结合实验向学用心 爱心 专心生讲述温度升高，动触片与静触片接通的原理
2．日光灯的工作原理在图示的电路中，当开关闭合后电源把电压加在起动器的两极之间，使氖气放电而发出辉光，辉光产生的热量使 U 型动触片膨胀伸长，跟静触片接通，于是镇流器线圈和灯管中的灯丝就有电流通过
电路接通后，起动器中的氖气停止放电，U 型片冷却收缩，两个触片分离，电路自动断开
在电路突然断开的瞬间，由于镇流器电流急剧减小，会产生很高的自感电动势，方向与原来的电压方向相同喧个自感电动势与电源电压加在一起，形成一个瞬时高压，
