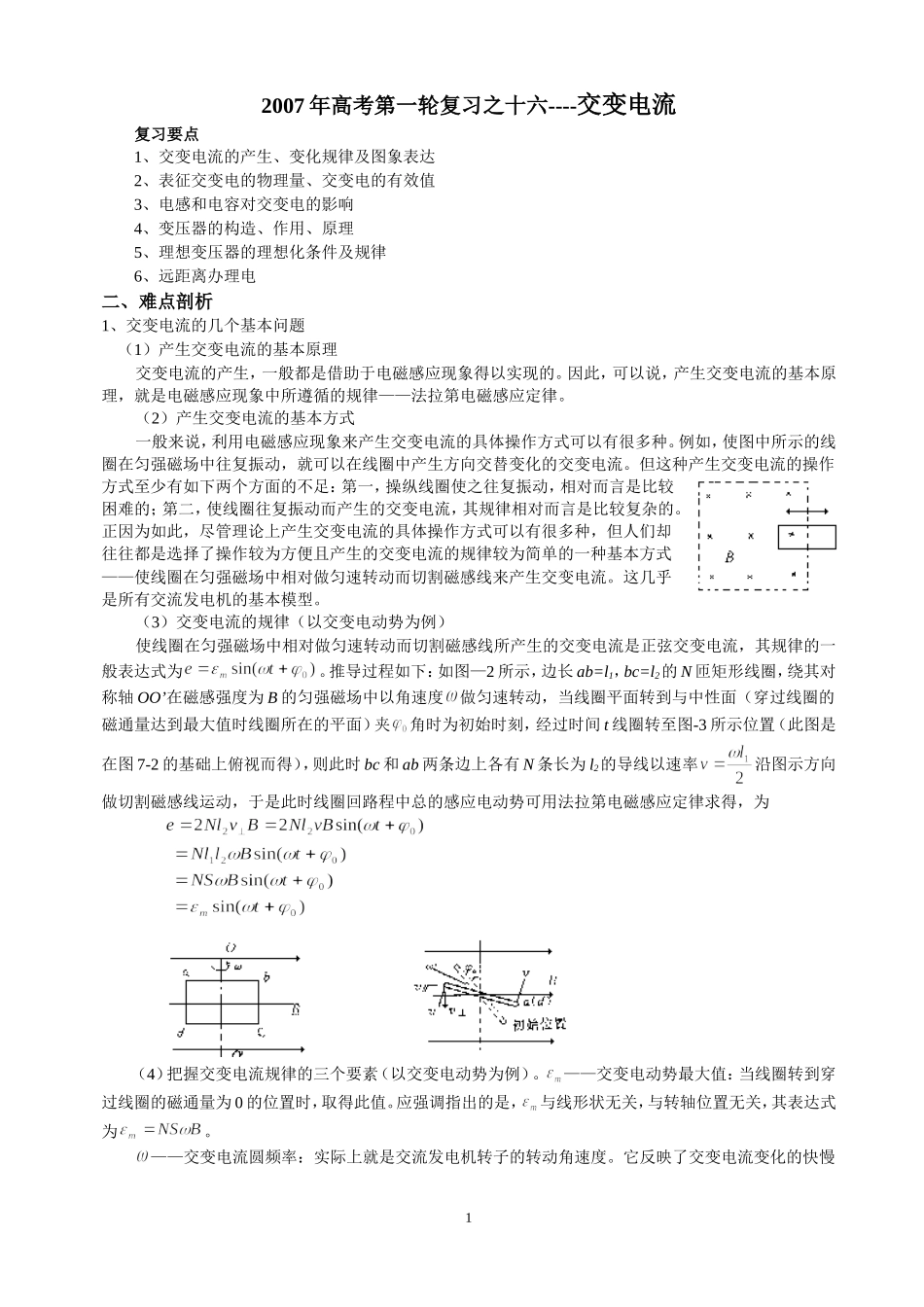

2007 年高考第一轮复习之十六----交变电流复习要点1、交变电流的产生、变化规律及图象表达2、表征交变电的物理量、交变电的有效值3、电感和电容对交变电的影响4、变压器的构造、作用、原理5、理想变压器的理想化条件及规律6、远距离办理电二、难点剖析1、交变电流的几个基本问题 (1)产生交变电流的基本原理交变电流的产生,一般都是借助于电磁感应现象得以实现的。因此,可以说,产生交变电流的基本原理,就是电磁感应现象中所遵循的规律——法拉第电磁感应定律。(2)产生交变电流的基本方式一般来说,利用电磁感应现象来产生交变电流的具体操作方式可以有很多种。例如,使图中所示的线圈在匀强磁场中往复振动,就可以在线圈中产生方向交替变化的交变电流。但这种产生交变电流的操作方式至少有如下两个方面的不足:第一,操纵线圈使之往复振动,相对而言是比较困难的;第二,使线圈往复振动而产生的交变电流,其规律相对而言是比较复杂的。正因为如此,尽管理论上产生交变电流的具体操作方式可以有很多种,但人们却往往都是选择了操作较为方便且产生的交变电流的规律较为简单的一种基本方式 ——使线圈在匀强磁场中相对做匀速转动而切割磁感线来产生交变电流。这几乎是所有交流发电机的基本模型。(3)交变电流的规律(以交变电动势为例)使线圈在匀强磁场中相对做匀速转动而切割磁感线所产生的交变电流是正弦交变电流,其规律的一般表达式为。推导过程如下:如图—2 所示,边长 ab=l1,bc=l2的 N 匝矩形线圈,绕其对称轴 OO’在磁感强度为 B 的匀强磁场中以角速度做匀速转动,当线圈平面转到与中性面(穿过线圈的磁通量达到最大值时线圈所在的平面)夹角时为初始时刻,经过时间 t 线圈转至图-3 所示位置(此图是在图 7-2 的基础上俯视而得),则此时 bc 和 ab 两条边上各有 N 条长为 l2的导线以速率沿图示方向做切割磁感线运动,于是此时线圈回路程中总的感应电动势可用法拉第电磁感应定律求得,为 (4)把握交变电流规律的三个要素(以交变电动势为例)。——交变电动势最大值:当线圈转到穿过线圈的磁通量为 0 的位置时,取得此值。应强调指出的是,与线形状无关,与转轴位置无关,其表达式为。——交变电流圆频率:实际上就是交流发电机转子的转动角速度。它反映了交变电流变化的快慢1程度,与交变电流的周期 T 和频率 f 间的关系为。——交变电流初相:它由初始时线圈在磁场中的相对位置决定,实际上就是计时...
