项目七初级钳工考工训练

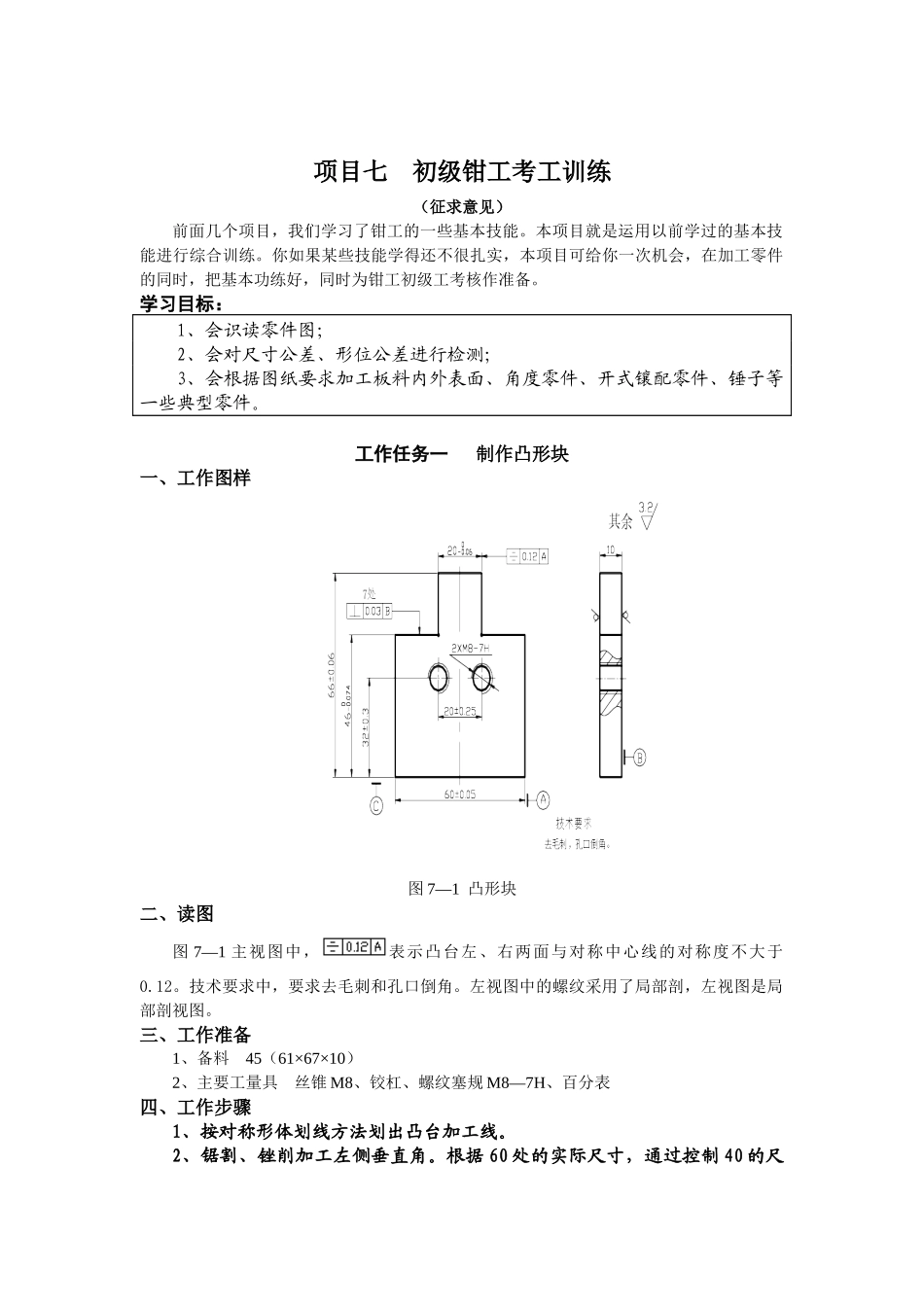

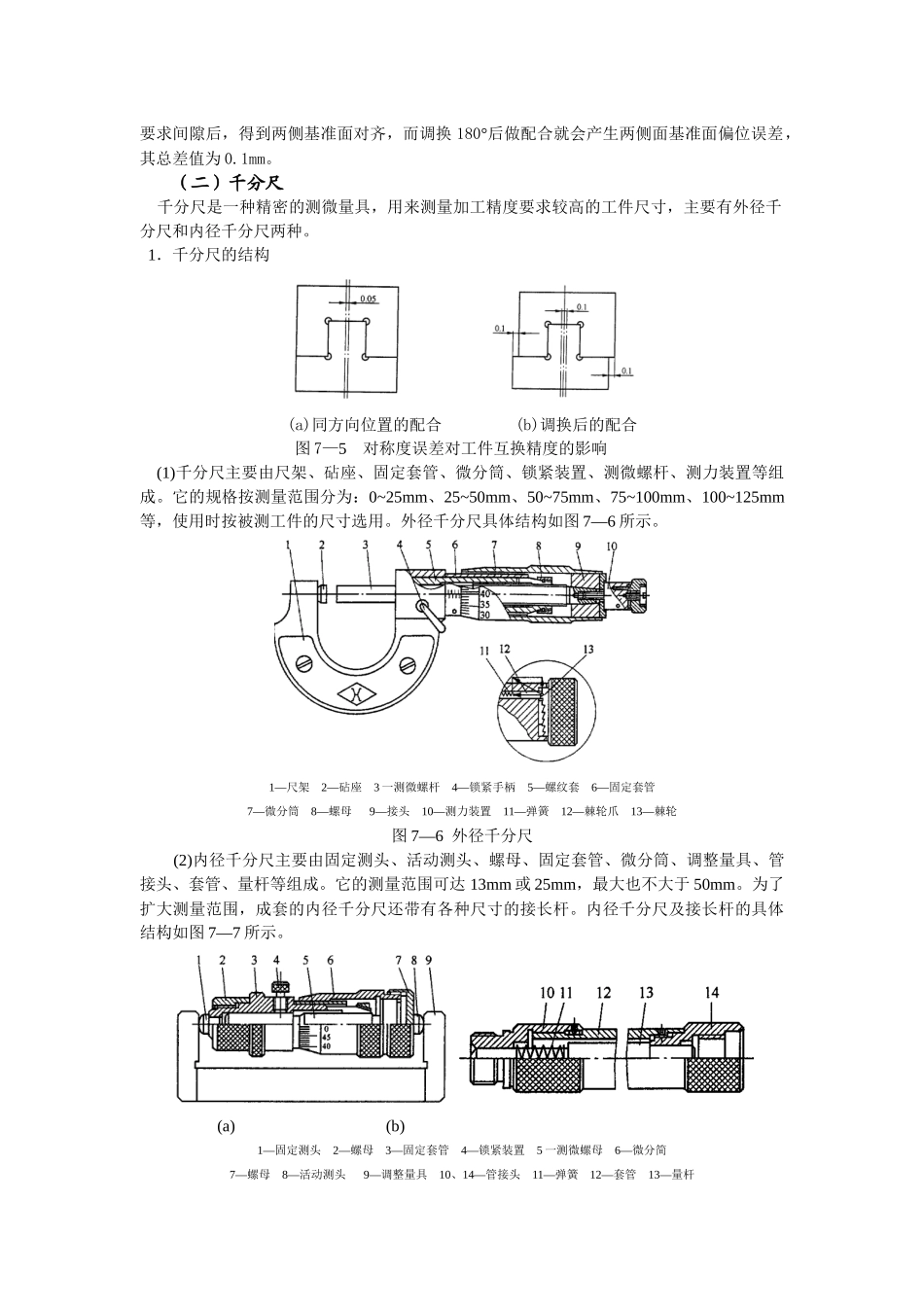

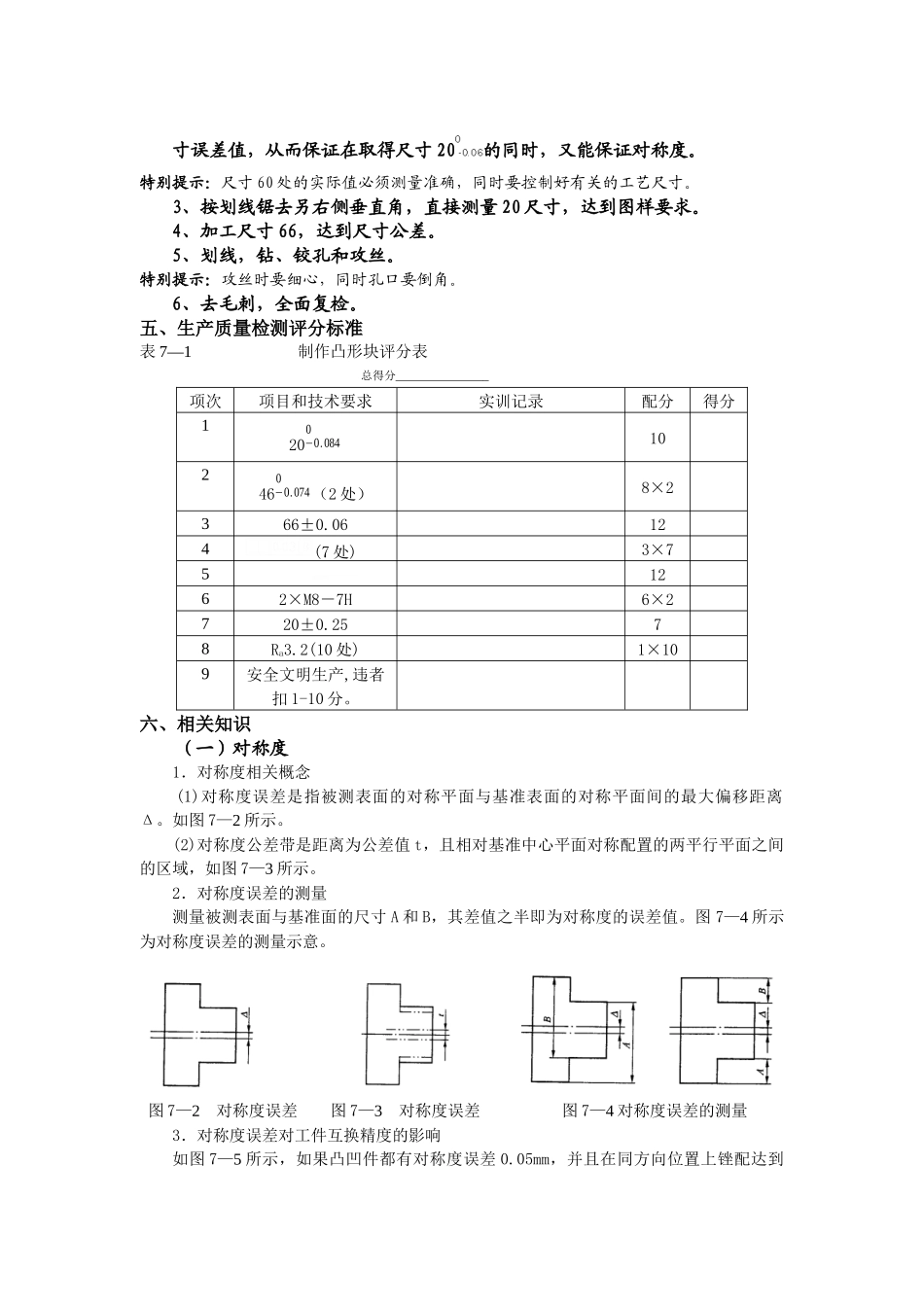

项目七 初级钳工考工训练（征求意见）前面几个项目，我们学习了钳工的一些基本技能。本项目就是运用以前学过的基本技能进行综合训练。你如果某些技能学得还不很扎实，本项目可给你一次机会，在加工零件的同时，把基本功练好，同时为钳工初级工考核作准备。学习目标：1、会识读零件图；2、会对尺寸公差、形位公差进行检测；3、会根据图纸要求加工板料内外表面、角度零件、开式镶配零件、锤子等一些典型零件。工作任务一 制作凸形块一、工作图样图 7—1 凸形块二、读图图 7—1 主视图中，表示凸台左、右两面与对称中心线的对称度不大于0.12。技术要求中，要求去毛刺和孔口倒角。左视图中的螺纹采用了局部剖，左视图是局部剖视图。三、工作准备1、备料 45（61×67×10）2、主要工量具 丝锥 M8、铰杠、螺纹塞规 M8—7H、百分表四、工作步骤1、按对称形体划线方法划出凸台加工线。2、锯割、锉削加工左侧垂直角。根据 60 处的实际尺寸，通过控制 40 的尺寸误差值，从而保证在取得尺寸 20的同时，又能保证对称度。特别提示：尺寸 60 处的实际值必须测量准确，同时要控制好有关的工艺尺寸。3、按划线锯去另右侧垂直角，直接测量 20 尺寸，达到图样要求。4、加工尺寸 66，达到尺寸公差。5、划线，钻、铰孔和攻丝。特别提示：攻丝时要细心，同时孔口要倒角。6、去毛刺，全面复检。五、生产质量检测评分标准表 7—1 制作凸形块评分表 总得分________________项次项目和技术要求实训记录配分得分120−0.084010246−0.0740（2 处）8×2366±0.06124(7 处)3×751262×M8－7H6×2720±0.2578Ra3.2(10 处)1×109安全文明生产,违者扣 1-10 分。六、相关知识（一）对称度 1．对称度相关概念 (1)对称度误差是指被测表面的对称平面与基准表面的对称平面间的最大偏移距离Δ。如图 7—2 所示。(2)对称度公差带是距离为公差值 t，且相对基准中心平面对称配置的两平行平面之间的区域，如图 7—3 所示。 2．对称度误差的测量测量被测表面与基准面的尺寸 A 和 B，其差值之半即为对称度的误差值。图 7—4 所示为对称度误差的测量示意。 图 7—2 对称度误差 图 7—3 对称度误差 图 7—4 对称度误差的测量 3．对称度误差对工件互换精度的影响如图 7—5 所示，如果凸凹件都有对称度误差 0.05mm，并且在同方向位置上锉配达到要求间隙后，得到两侧基准面对齐，而调换 180°后做配合就会产生两侧面基准面偏位误差，其总差值...
