【步步高 学案导学设计】2014-2015学年高中物理 第四章 第2节 共点力平衡条件的应用课时作业 教科版必修1

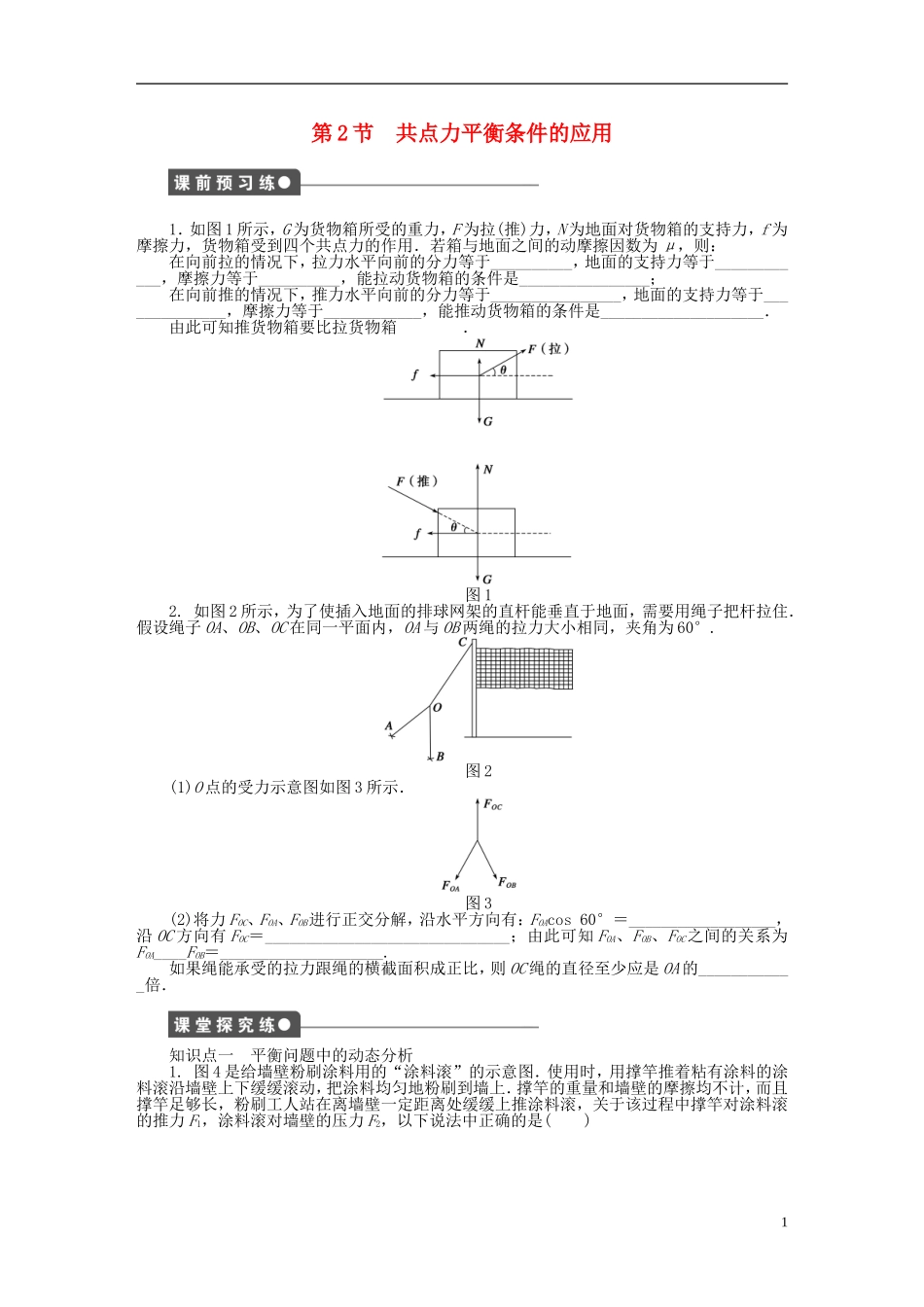

第 2 节 共点力平衡条件的应用 1．如图 1 所示，G 为货物箱所受的重力，F 为拉(推)力，N 为地面对货物箱的支持力，f 为摩擦力，货物箱受到四个共点力的作用．若箱与地面之间的动摩擦因数为 μ，则：在向前拉的情况下，拉力水平向前的分力等于__________，地面的支持力等于____________，摩擦力等于__________，能拉动货物箱的条件是________________；在向前推的情况下，推力水平向前的分力等于________________，地面的支持力等于______________，摩擦力等于____________，能推动货物箱的条件是____________________．由此可知推货物箱要比拉货物箱________．图 12. 如图 2 所示，为了使插入地面的排球网架的直杆能垂直于地面，需要用绳子把杆拉住．假设绳子 OA、OB、OC 在同一平面内，OA 与 OB 两绳的拉力大小相同，夹角为 60°.图 2(1)O 点的受力示意图如图 3 所示．图 3(2)将力 FOC、FOA、FOB进行正交分解，沿水平方向有：FOAcos 60°＝__________________，沿 OC 方向有 FOC＝______________________________；由此可知 FOA、FOB、FOC之间的关系为FOA____FOB＝____________________.如果绳能承受的拉力跟绳的横截面积成正比，则 OC 绳的直径至少应是 OA 的____________倍．知识点一 平衡问题中的动态分析1. 图 4 是给墙壁粉刷涂料用的“涂料滚”的示意图．使用时，用撑竿推着粘有涂料的涂料滚沿墙壁上下缓缓滚动，把涂料均匀地粉刷到墙上．撑竿的重量和墙壁的摩擦均不计，而且撑竿足够长，粉刷工人站在离墙壁一定距离处缓缓上推涂料滚，关于该过程中撑竿对涂料滚的推力 F1，涂料滚对墙壁的压力 F2，以下说法中正确的是( )1图 4A．F1增大，F2减小 B．F1减小，F2增大C．F1、F2均增大 D．F1、F2均减小2. 如图 5 所示，电灯悬挂于两墙壁之间，更换水平绳 OA 使连接点 A 向上移动而保持 O 点位置和 OB 绳的位置不变，则在 A 点向上移动的过程中( )图 5A．绳 OB 的拉力逐渐增大B．绳 OB 的拉力逐渐减小C．绳 OA 的拉力先增大后减小D．绳 OA 的拉力先减小后增大知识点二 应用合成法和正交分解法处理平衡问题3. 在科学研究中，可以用风力仪直接测量风力的大小，其原理如图 6 所示．仪器中一根轻质金属丝，悬挂着一个金属球．无风时，金属丝竖直下垂；当受到沿水平方向吹来的风时，金属丝偏离竖直方向一个角度．风力越大，偏角越大，通过传感器，就可以根据偏角的大小指示出...
