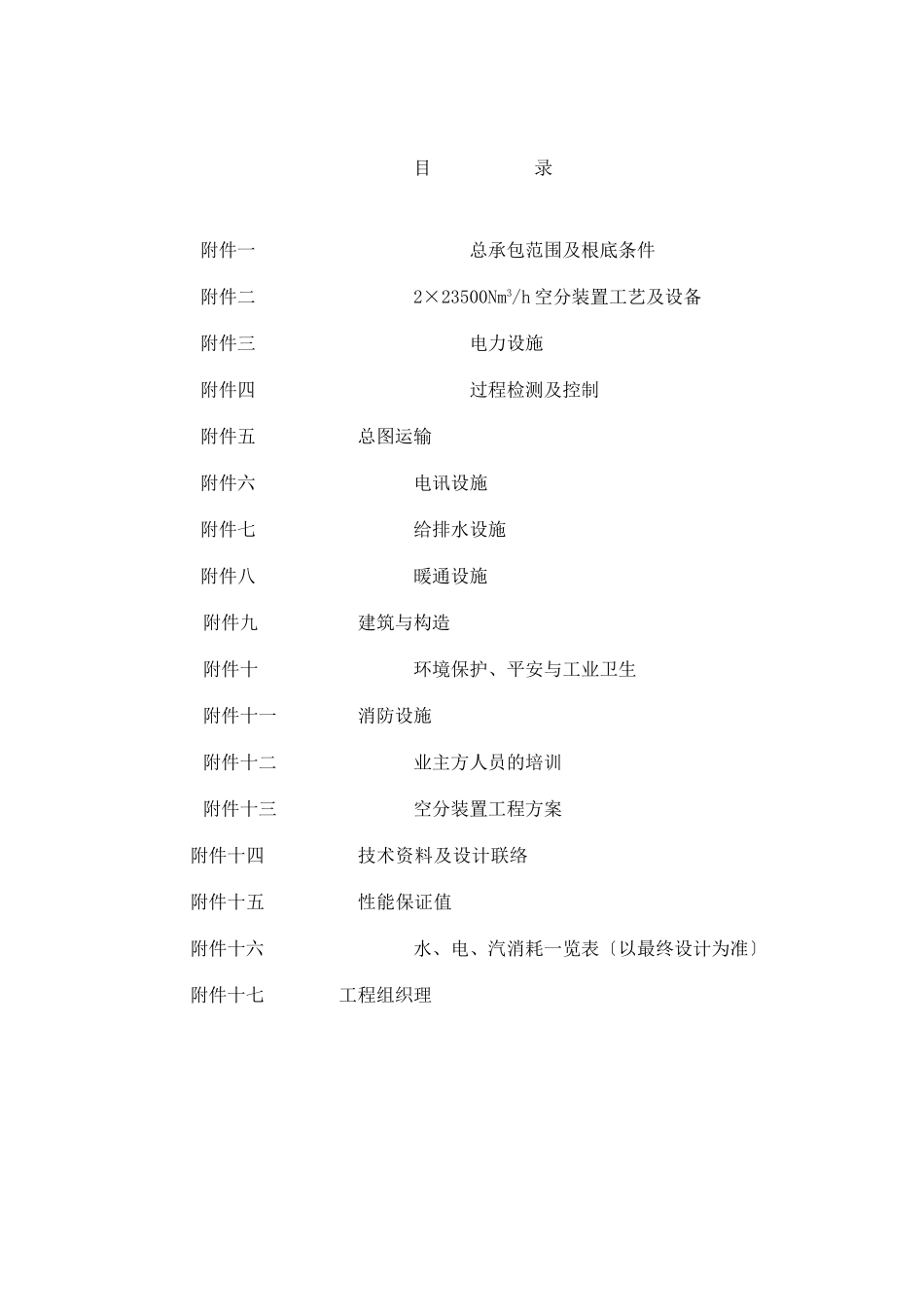

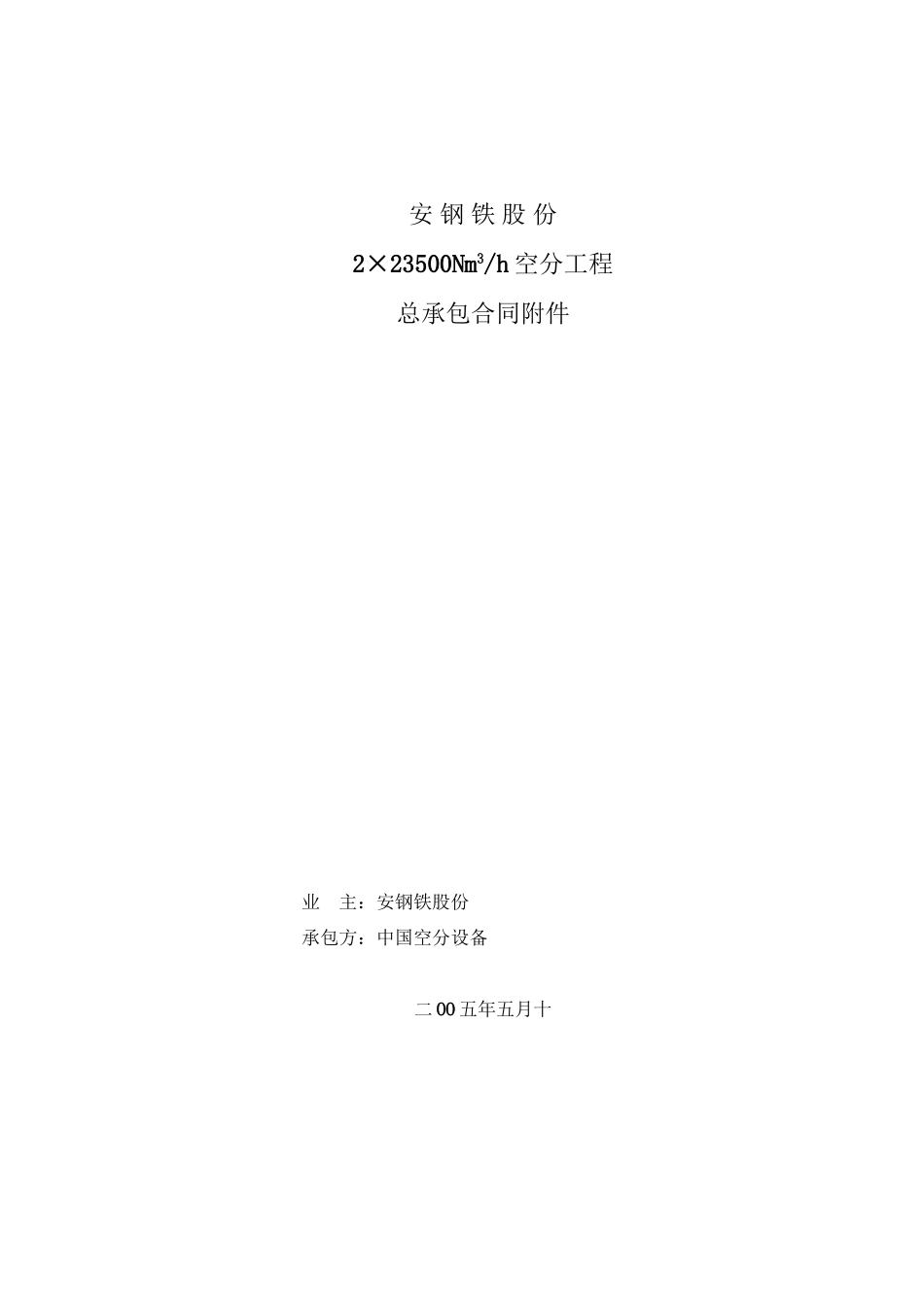

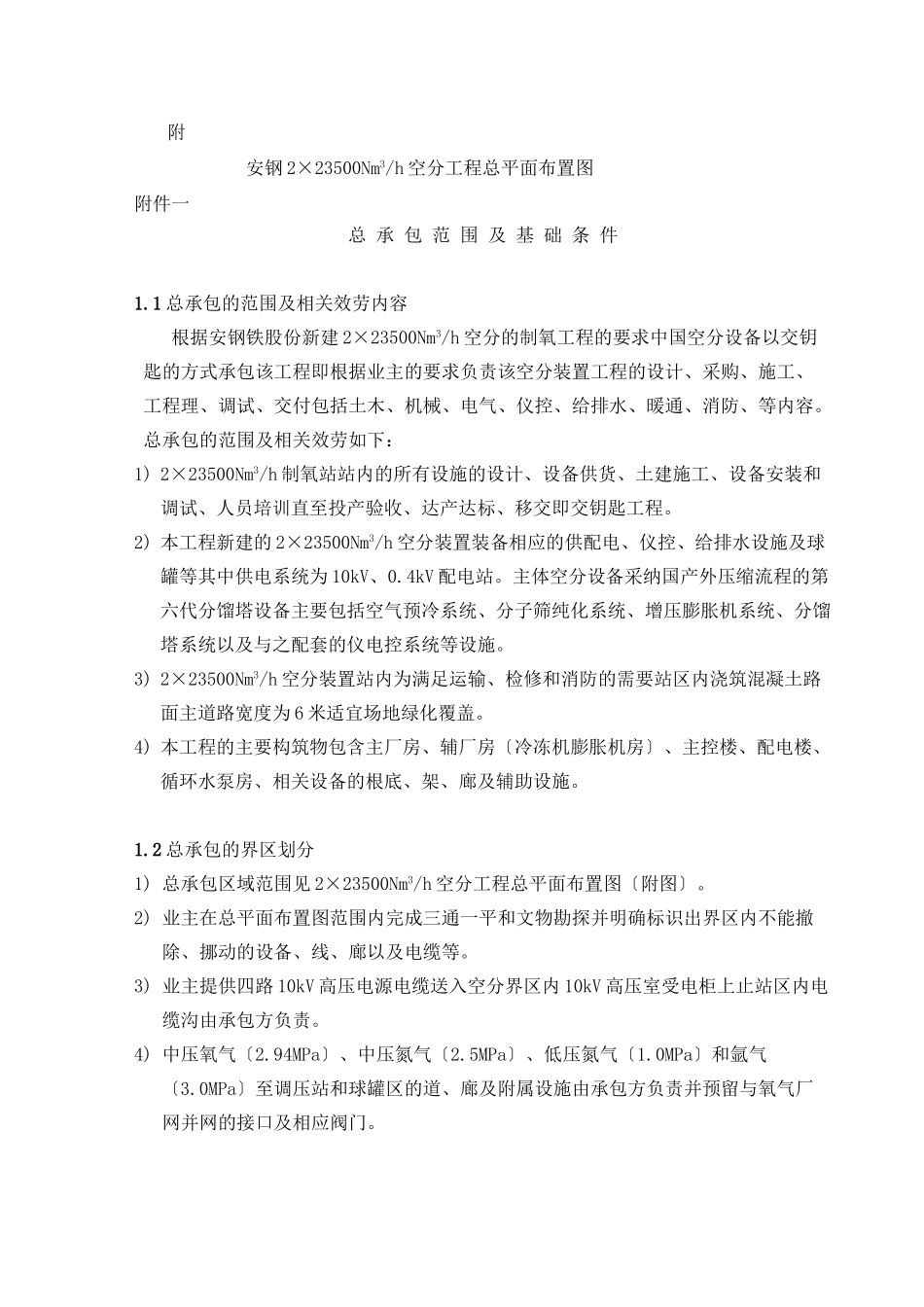

安 钢 铁 股 份2×23500Nm3/h 空分工程总承包合同附件 业主：安钢铁股份承包方：中国空分设备二 OO 五年五月十目 录附件一 总承包范围及根底条件附件二 2×23500Nm3/h 空分装置工艺及设备附件三 电力设施附件四 过程检测及控制附件五 总图运输附件六 电讯设施附件七 给排水设施附件八 暖通设施附件九 建筑与构造附件十 环境保护、平安与工业卫生附件十一 消防设施附件十二 业主方人员的培训附件十三 空分装置工程方案附件十四 技术资料及设计联络附件十五 性能保证值附件十六 水、电、汽消耗一览表〔以最终设计为准〕附件十七 工程组织理附安钢 2×23500Nm3/h 空分工程总平面布置图附件一 总 承 包 范 围 及 基 础 条 件1.1 总承包的范围及相关效劳内容 根据安钢铁股份新建 2×23500Nm3/h 空分的制氧工程的要求中国空分设备以交钥匙的方式承包该工程即根据业主的要求负责该空分装置工程的设计、采购、施工、工程理、调试、交付包括土木、机械、电气、仪控、给排水、暖通、消防、等内容。总承包的范围及相关效劳如下：1) 2×23500Nm3/h 制氧站站内的所有设施的设计、设备供货、土建施工、设备安装和调试、人员培训直至投产验收、达产达标、移交即交钥匙工程。2) 本工程新建的 2×23500Nm3/h 空分装置装备相应的供配电、仪控、给排水设施及球罐等其中供电系统为 10kV、0.4kV 配电站。主体空分设备采纳国产外压缩流程的第六代分馏塔设备主要包括空气预冷系统、分子筛纯化系统、增压膨胀机系统、分馏塔系统以及与之配套的仪电控系统等设施。3) 2×23500Nm3/h 空分装置站内为满足运输、检修和消防的需要站区内浇筑混凝土路面主道路宽度为 6 米适宜场地绿化覆盖。4) 本工程的主要构筑物包含主厂房、辅厂房〔冷冻机膨胀机房〕、主控楼、配电楼、循环水泵房、相关设备的根底、架、廊及辅助设施。1.2 总承包的界区划分1) 总承包区域范围见 2×23500Nm3/h 空分工程总平面布置图〔附图〕。2) 业主在总平面布置图范围内完成三通一平和文物勘探并明确标识出界区内不能撤除、挪动的设备、线、廊以及电缆等。3) 业主提供四路 10kV 高压电源电缆送入空分界区内 10kV 高压室受电柜上止站区内电缆沟由承包方负责。4) 中压氧气〔2.94MPa〕、中压氮气〔2.5MPa〕、低压氮气〔1.0MPa〕和氩气〔3.0MPa〕至调压站和球罐区的道、廊及附属设施由承包方负责并预留与氧气厂网并网的接口及相应阀门。5) 2×2...
