桥梁桩基工程检测要点分析

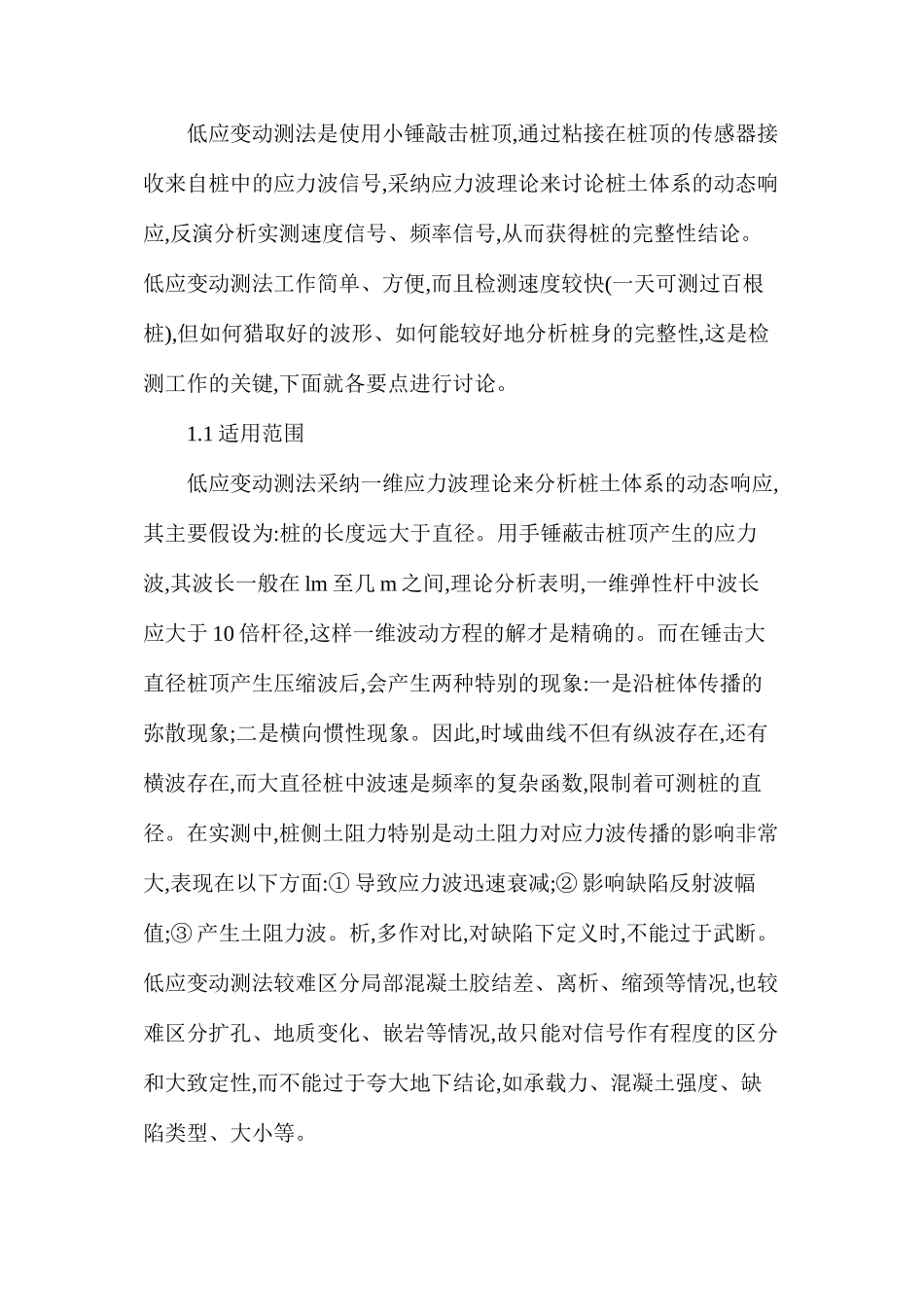

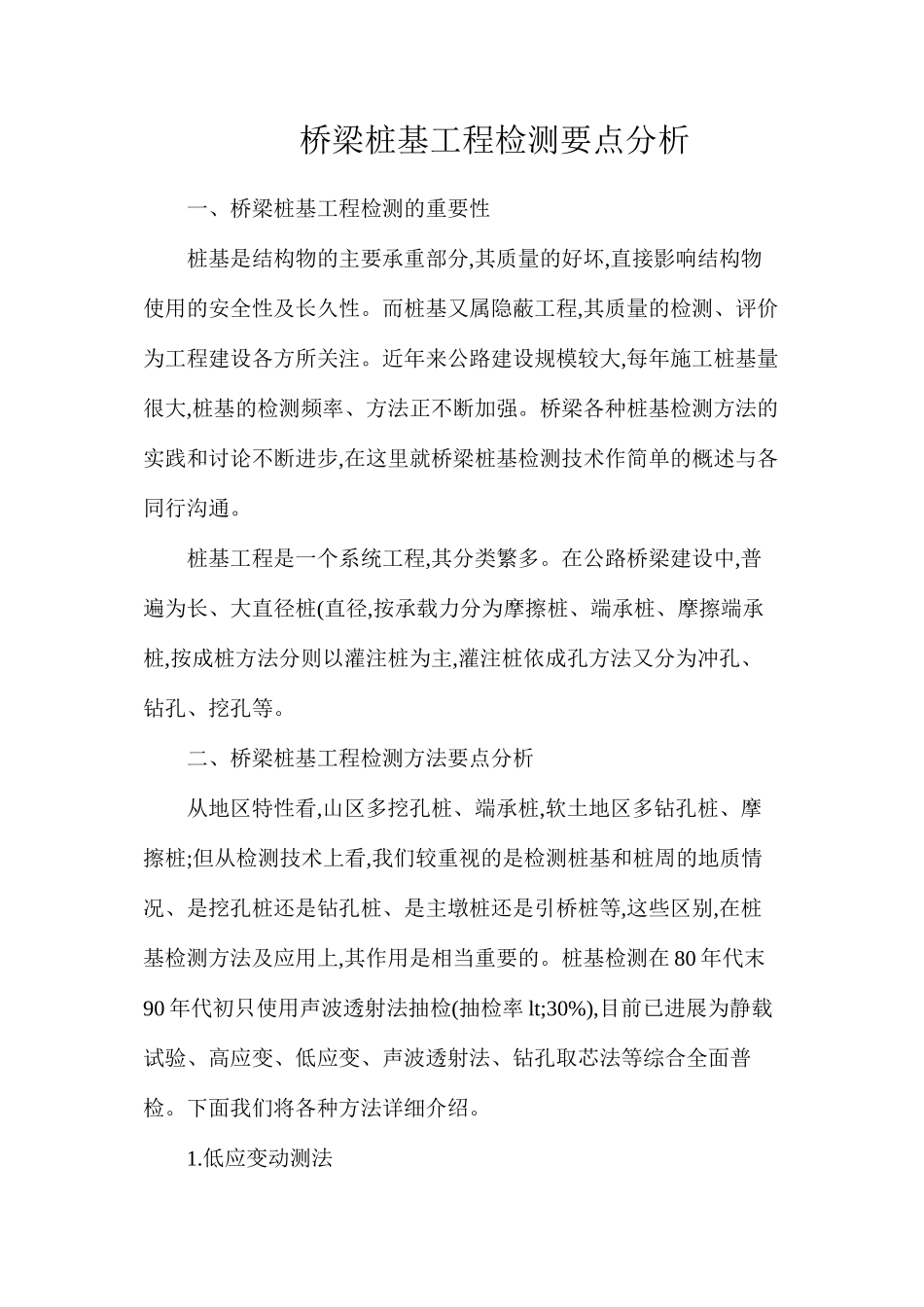

桥梁桩基工程检测要点分析一、桥梁桩基工程检测的重要性桩基是结构物的主要承重部分,其质量的好坏,直接影响结构物使用的安全性及长久性。而桩基又属隐蔽工程,其质量的检测、评价为工程建设各方所关注。近年来公路建设规模较大,每年施工桩基量很大,桩基的检测频率、方法正不断加强。桥梁各种桩基检测方法的实践和讨论不断进步,在这里就桥梁桩基检测技术作简单的概述与各同行沟通。桩基工程是一个系统工程,其分类繁多。在公路桥梁建设中,普遍为长、大直径桩(直径,按承载力分为摩擦桩、端承桩、摩擦端承桩,按成桩方法分则以灌注桩为主,灌注桩依成孔方法又分为冲孔、钻孔、挖孔等。二、桥梁桩基工程检测方法要点分析从地区特性看,山区多挖孔桩、端承桩,软土地区多钻孔桩、摩擦桩;但从检测技术上看,我们较重视的是检测桩基和桩周的地质情况、是挖孔桩还是钻孔桩、是主墩桩还是引桥桩等,这些区别,在桩基检测方法及应用上,其作用是相当重要的。桩基检测在 80 年代末90 年代初只使用声波透射法抽检(抽检率 lt;30%),目前已进展为静载试验、高应变、低应变、声波透射法、钻孔取芯法等综合全面普检。下面我们将各种方法详细介绍。1.低应变动测法低应变动测法是使用小锤敲击桩顶,通过粘接在桩顶的传感器接收来自桩中的应力波信号,采纳应力波理论来讨论桩土体系的动态响应,反演分析实测速度信号、频率信号,从而获得桩的完整性结论。低应变动测法工作简单、方便,而且检测速度较快(一天可测过百根桩),但如何猎取好的波形、如何能较好地分析桩身的完整性,这是检测工作的关键,下面就各要点进行讨论。1.1 适用范围低应变动测法采纳一维应力波理论来分析桩土体系的动态响应,其主要假设为:桩的长度远大于直径。用手锤蔽击桩顶产生的应力波,其波长一般在 lm 至几 m 之间,理论分析表明,一维弹性杆中波长应大于 10 倍杆径,这样一维波动方程的解才是精确的。而在锤击大直径桩顶产生压缩波后,会产生两种特别的现象:一是沿桩体传播的弥散现象;二是横向惯性现象。因此,时域曲线不但有纵波存在,还有横波存在,而大直径桩中波速是频率的复杂函数,限制着可测桩的直径。在实测中,桩侧土阻力特别是动土阻力对应力波传播的影响非常大,表现在以下方面:① 导致应力波迅速衰减;② 影响缺陷反射波幅值;③ 产生土阻力波。析,多作对比,对缺陷下定义时,不能过于武断。低应变动测法较难区分局部混凝土胶结差、离析、缩颈等情况,也较难区分扩孔、地质变化、嵌岩等情况,故只能对信...
