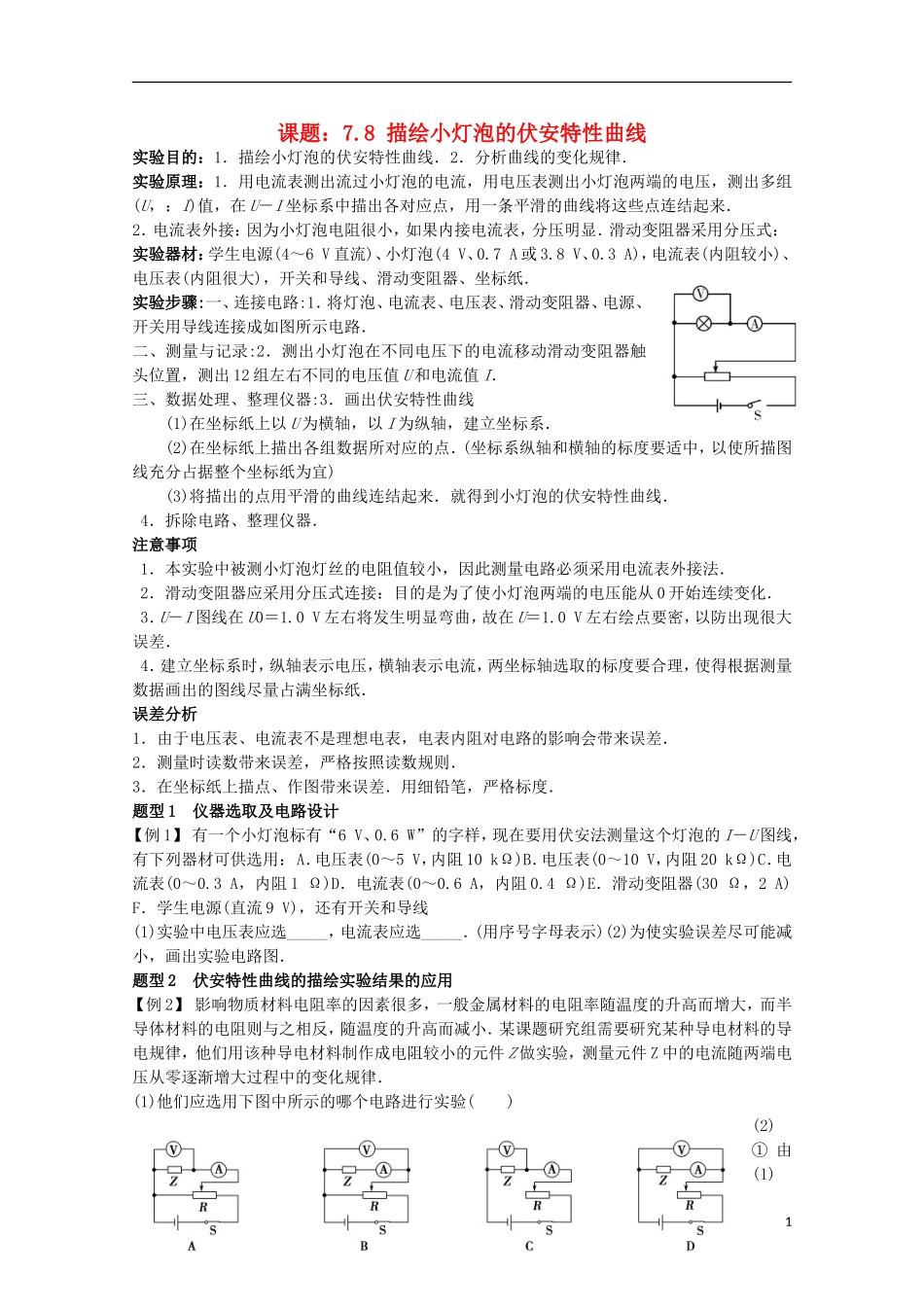

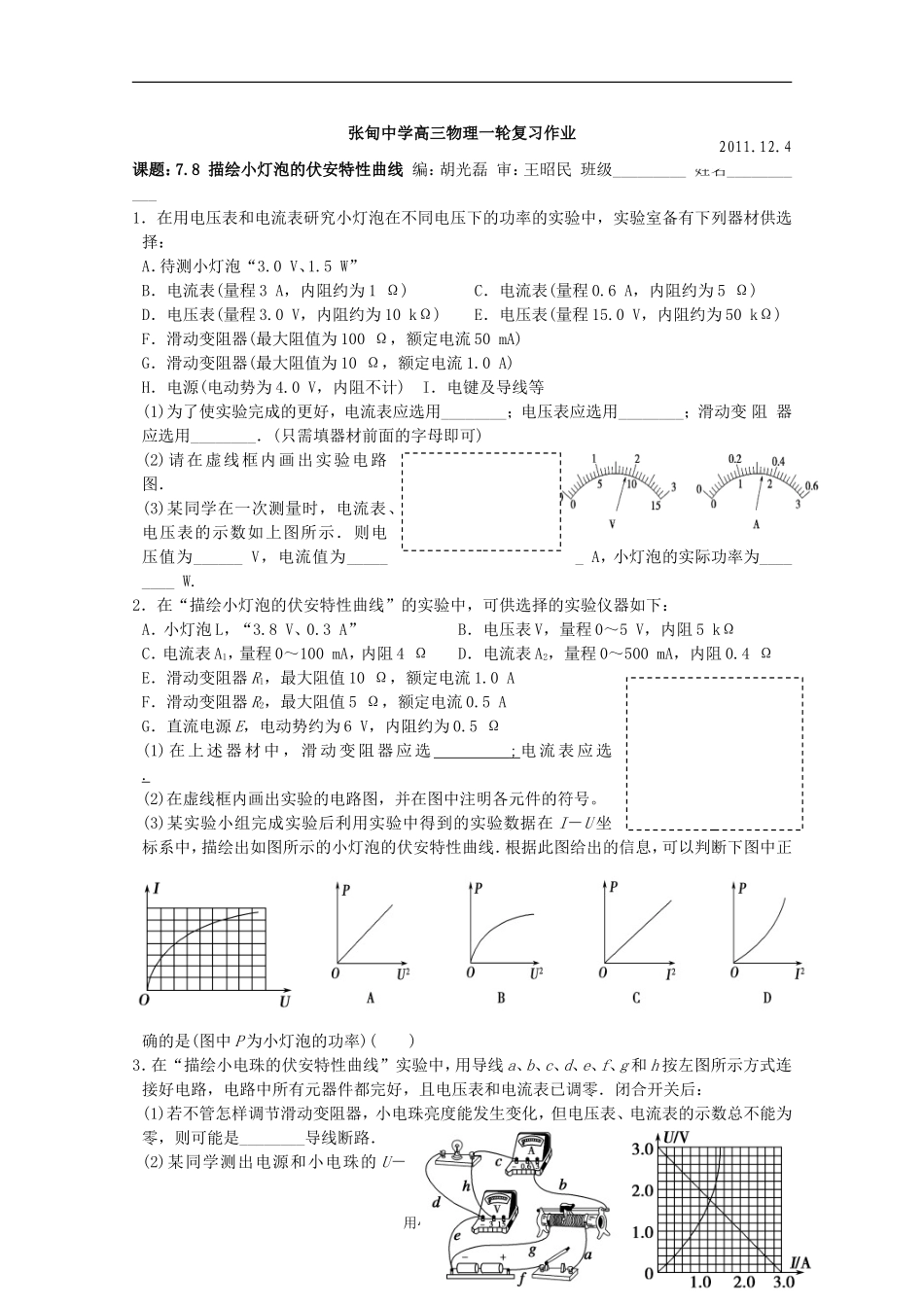

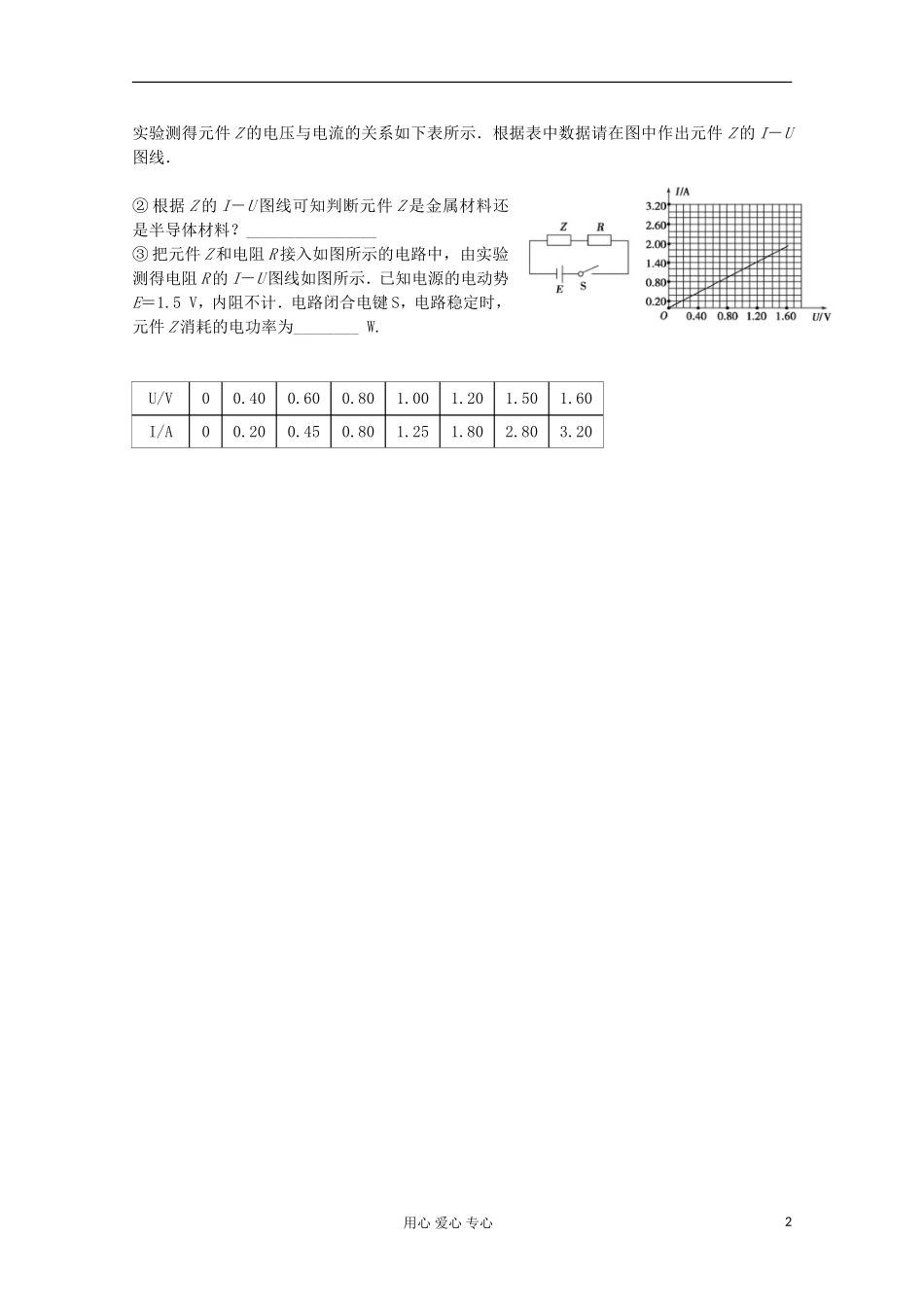

课题：7.8 描绘小灯泡的伏安特性曲线实验目的：1．描绘小灯泡的伏安特性曲线．2．分析曲线的变化规律．实验原理：1．用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(U，：I)值，在 U－I 坐标系中描出各对应点，用一条平滑的曲线将这些点连结起来．2．电流表外接：因为小灯泡电阻很小，如果内接电流表，分压明显．滑动变阻器采用分压式： 实验器材：学生电源(4～6 V 直流)、小灯泡(4 V、0.7 A 或 3.8 V、0.3 A)，电流表(内阻较小)、电压表(内阻很大)，开关和导线、滑动变阻器、坐标纸．实验步骤:一、连接电路:1．将灯泡、电流表、电压表、滑动变阻器、电源、开关用导线连接成如图所示电路．二、测量与记录:2．测出小灯泡在不同电压下的电流移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流值 I．三、数据处理、整理仪器:3．画出伏安特性曲线 (1)在坐标纸上以 U 为横轴，以 I 为纵轴，建立坐标系． (2)在坐标纸上描出各组数据所对应的点．(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜) (3)将描出的点用平滑的曲线连结起来．就得到小灯泡的伏安特性曲线． 4．拆除电路、整理仪器．注意事项1．本实验中被测小灯泡灯丝的电阻值较小，因此测量电路必须采用电流表外接法．2．滑动变阻器应采用分压式连接：目的是为了使小灯泡两端的电压能从 0 开始连续变化．3．U－I 图线在 U0＝1.0 V 左右将发生明显弯曲，故在 U＝1.0 V 左右绘点要密，以防出现很大误差．4．建立坐标系时，纵轴表示电压，横轴表示电流，两坐标轴选取的标度要合理，使得根据测量数据画出的图线尽量占满坐标纸．误差分析1．由于电压表、电流表不是理想电表，电表内阻对电路的影响会带来误差．2．测量时读数带来误差，严格按照读数规则．3．在坐标纸上描点、作图带来误差．用细铅笔，严格标度．题型 1 仪器选取及电路设计【例 1】 有一个小灯泡标有“6 V、0.6 W”的字样，现在要用伏安法测量这个灯泡的 I－U 图线，有下列器材可供选用： A．电压表(0～5 V，内阻 10 kΩ)B．电压表(0～10 V，内阻 20 kΩ)C．电流表(0～0.3 A，内阻 1 Ω)D．电流表(0～0.6 A，内阻 0.4 Ω)E．滑动变阻器(30 Ω，2 A) F．学生电源(直流 9 V)，还有开关和导线(1)实验中电压表应选_____，电流表应选_____．(用序号字母表示)(2)为使实验误差尽可能减小，画出实验电路图．题型 2 伏安...
