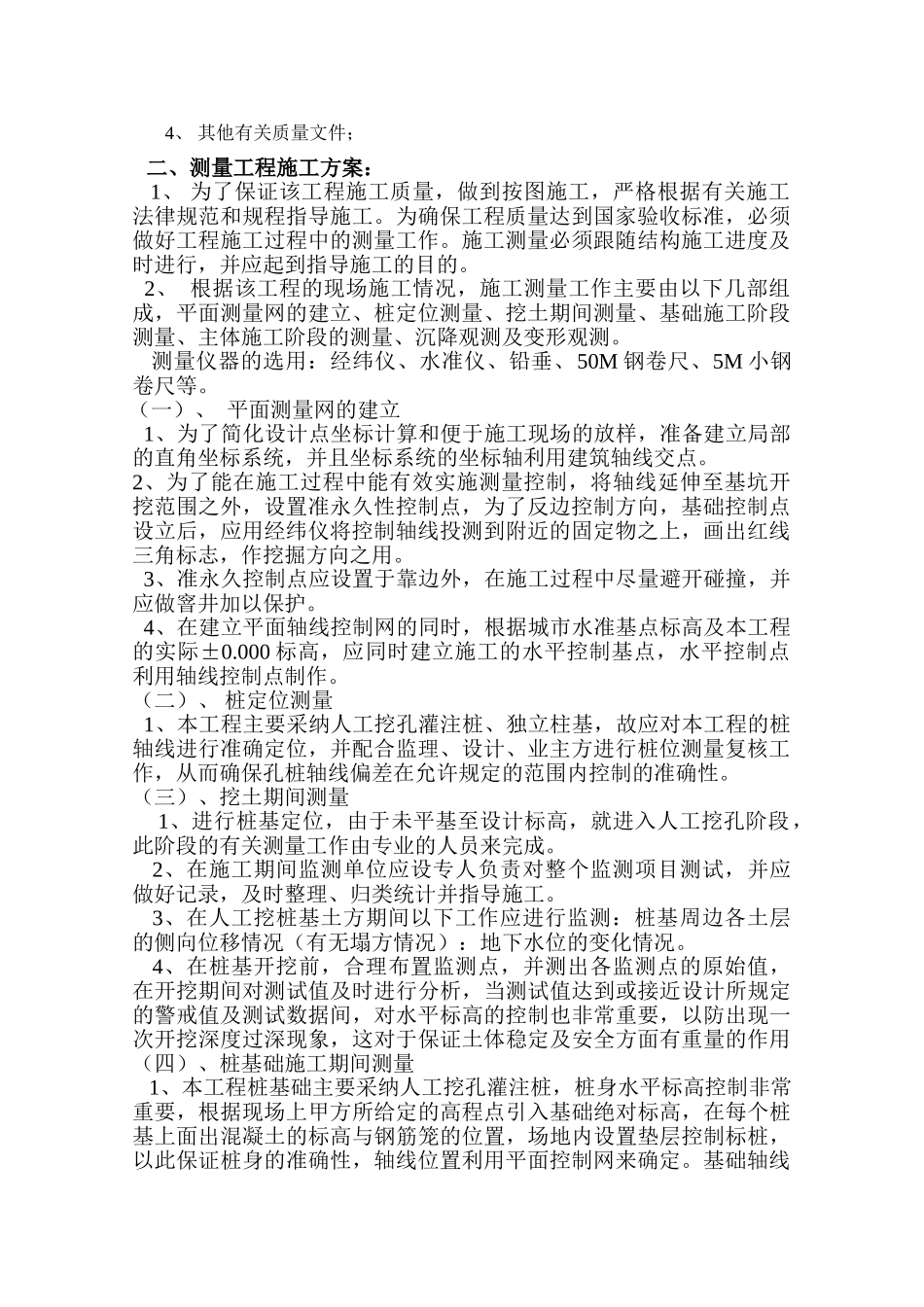

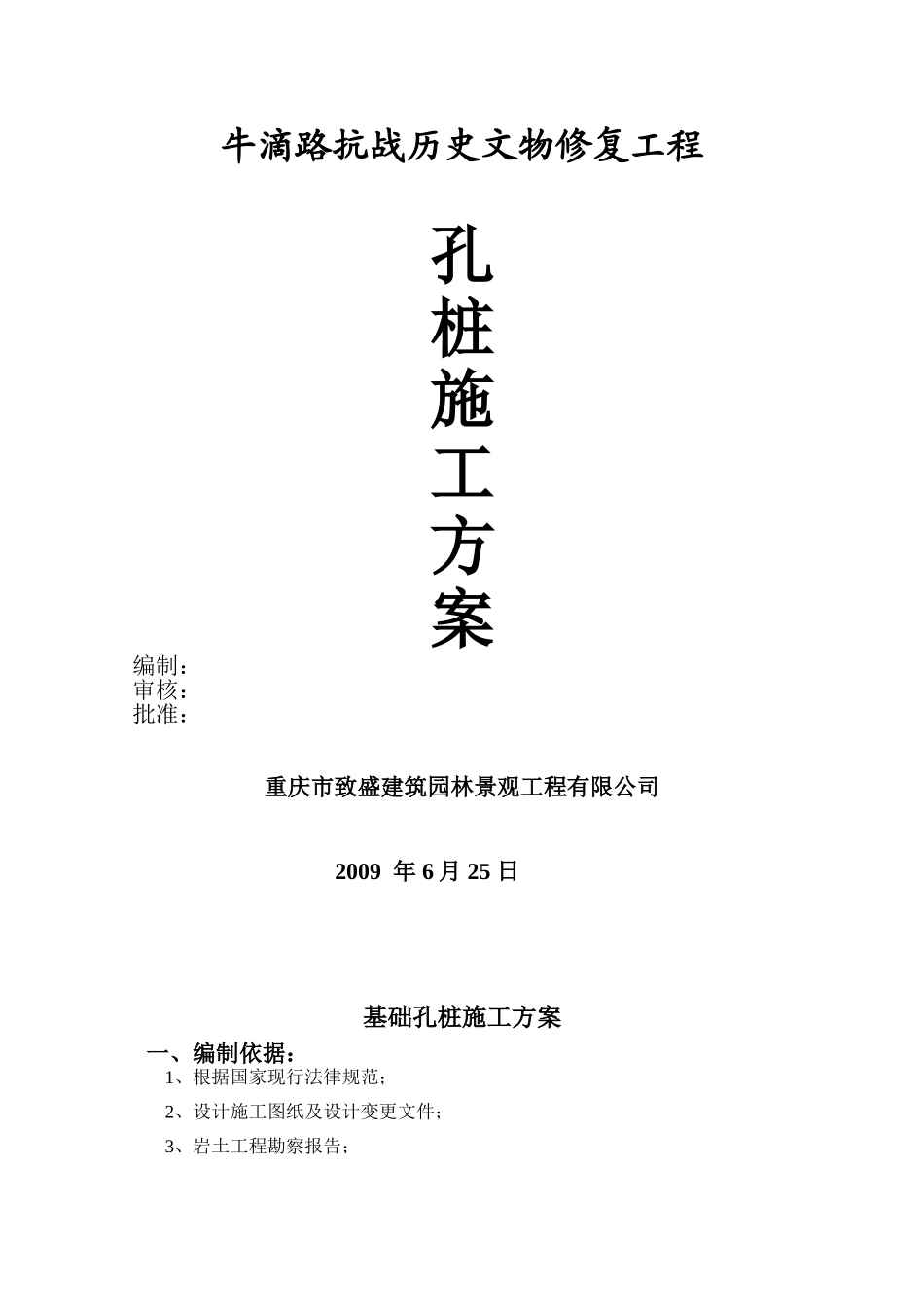

牛滴路抗战历史文物修复工程孔桩施工方案编制：审核：批准： 重庆市致盛建筑园林景观工程有限公司 2009 年 6 月 25 日基础孔桩施工方案一、编制依据：1、根据国家现行法律规范；2、设计施工图纸及设计变更文件；3、岩土工程勘察报告；4、 其他有关质量文件；二、测量工程施工方案： 1、 为了保证该工程施工质量，做到按图施工，严格根据有关施工法律规范和规程指导施工。为确保工程质量达到国家验收标准，必须做好工程施工过程中的测量工作。施工测量必须跟随结构施工进度及时进行，并应起到指导施工的目的。 2、 根据该工程的现场施工情况，施工测量工作主要由以下几部组成，平面测量网的建立、桩定位测量、挖土期间测量、基础施工阶段测量、主体施工阶段的测量、沉降观测及变形观测。 测量仪器的选用：经纬仪、水准仪、铅垂、50M 钢卷尺、5M 小钢卷尺等。 （一）、 平面测量网的建立 1、为了简化设计点坐标计算和便于施工现场的放样，准备建立局部的直角坐标系统，并且坐标系统的坐标轴利用建筑轴线交点。 2、为了能在施工过程中能有效实施测量控制，将轴线延伸至基坑开挖范围之外，设置准永久性控制点，为了反边控制方向，基础控制点设立后，应用经纬仪将控制轴线投测到附近的固定物之上，画出红线三角标志，作挖掘方向之用。 3、准永久控制点应设置于靠边外，在施工过程中尽量避开碰撞，并应做窨井加以保护。 4、在建立平面轴线控制网的同时，根据城市水准基点标高及本工程的实际±0.000 标高，应同时建立施工的水平控制基点，水平控制点利用轴线控制点制作。（二）、 桩定位测量 1、本工程主要采纳人工挖孔灌注桩、独立柱基，故应对本工程的桩轴线进行准确定位，并配合监理、设计、业主方进行桩位测量复核工作，从而确保孔桩轴线偏差在允许规定的范围内控制的准确性。（三）、挖土期间测量 1、进行桩基定位，由于未平基至设计标高，就进入人工挖孔阶段，此阶段的有关测量工作由专业的人员来完成。 2、在施工期间监测单位应设专人负责对整个监测项目测试，并应做好记录，及时整理、归类统计并指导施工。 3、在人工挖桩基土方期间以下工作应进行监测：桩基周边各土层的侧向位移情况（有无塌方情况）：地下水位的变化情况。 4、在桩基开挖前，合理布置监测点，并测出各监测点的原始值，在开挖期间对测试值及时进行分析，当测试值达到或接近设计所规定的警戒值及测试数据间，对水平标高的控制也非常重要，以防出现一...
