江西省南昌市湾里区第一中学2014年高中物理《2.4 串联电路和并联电路》教案 新人教版选修3-1

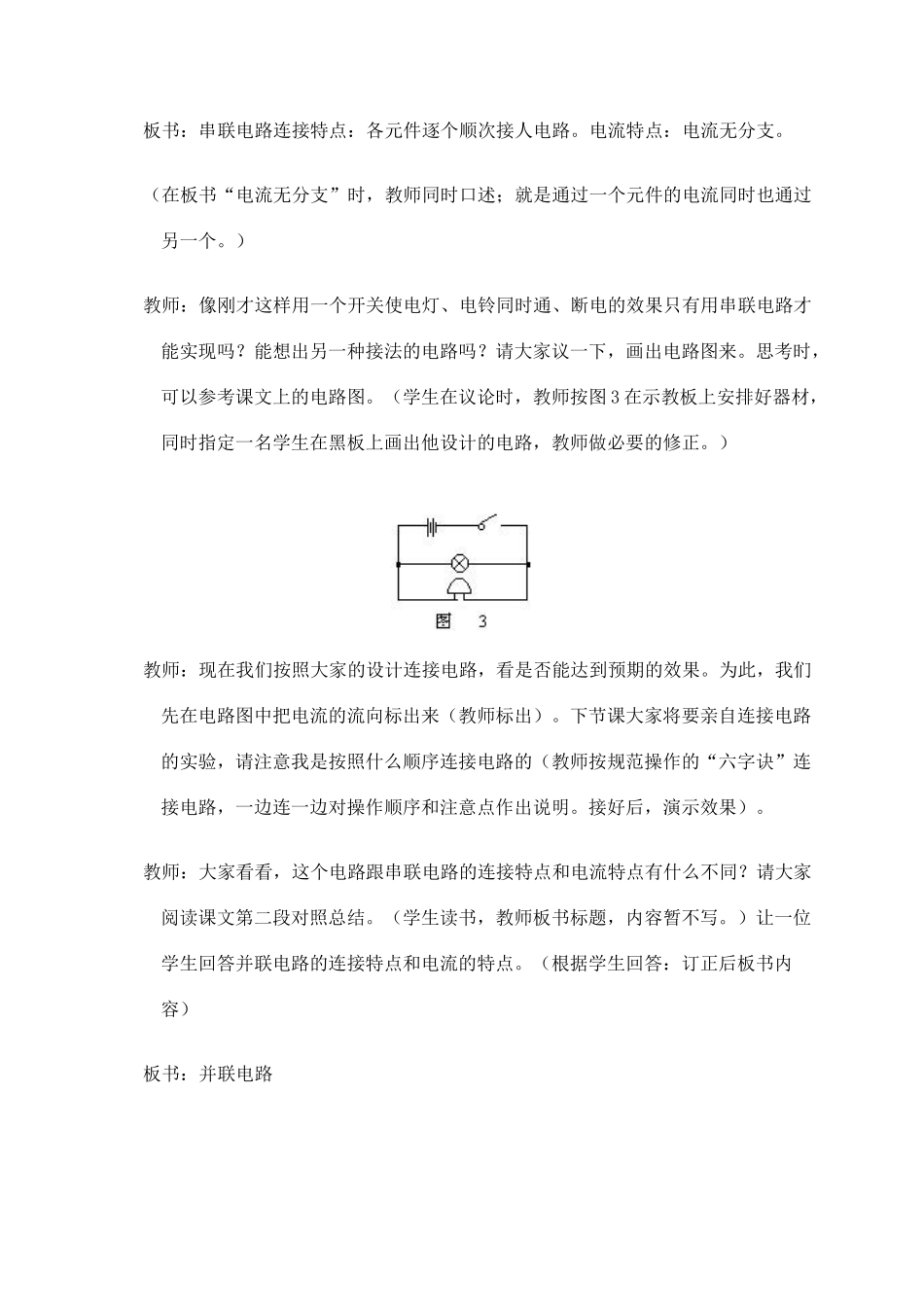

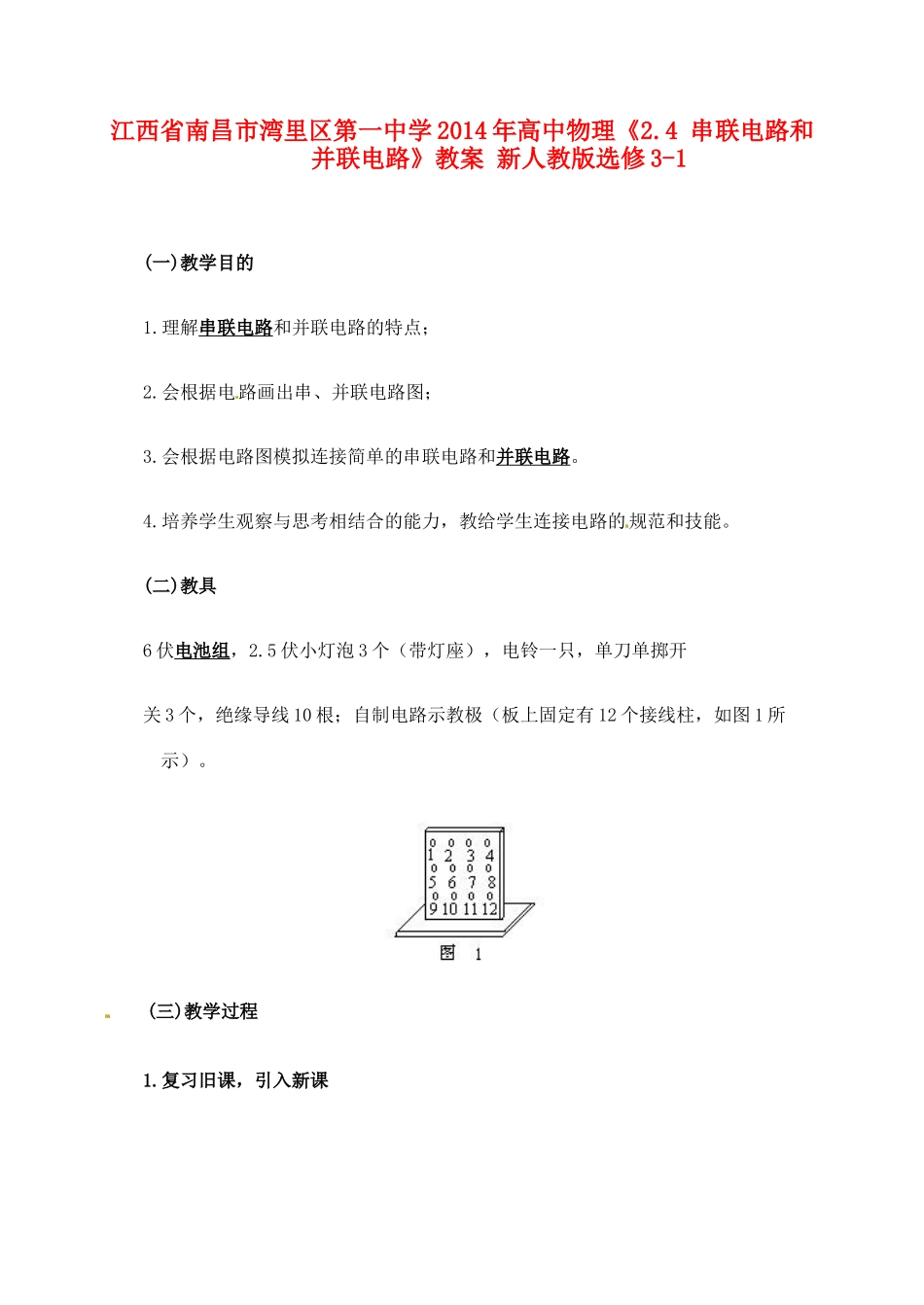

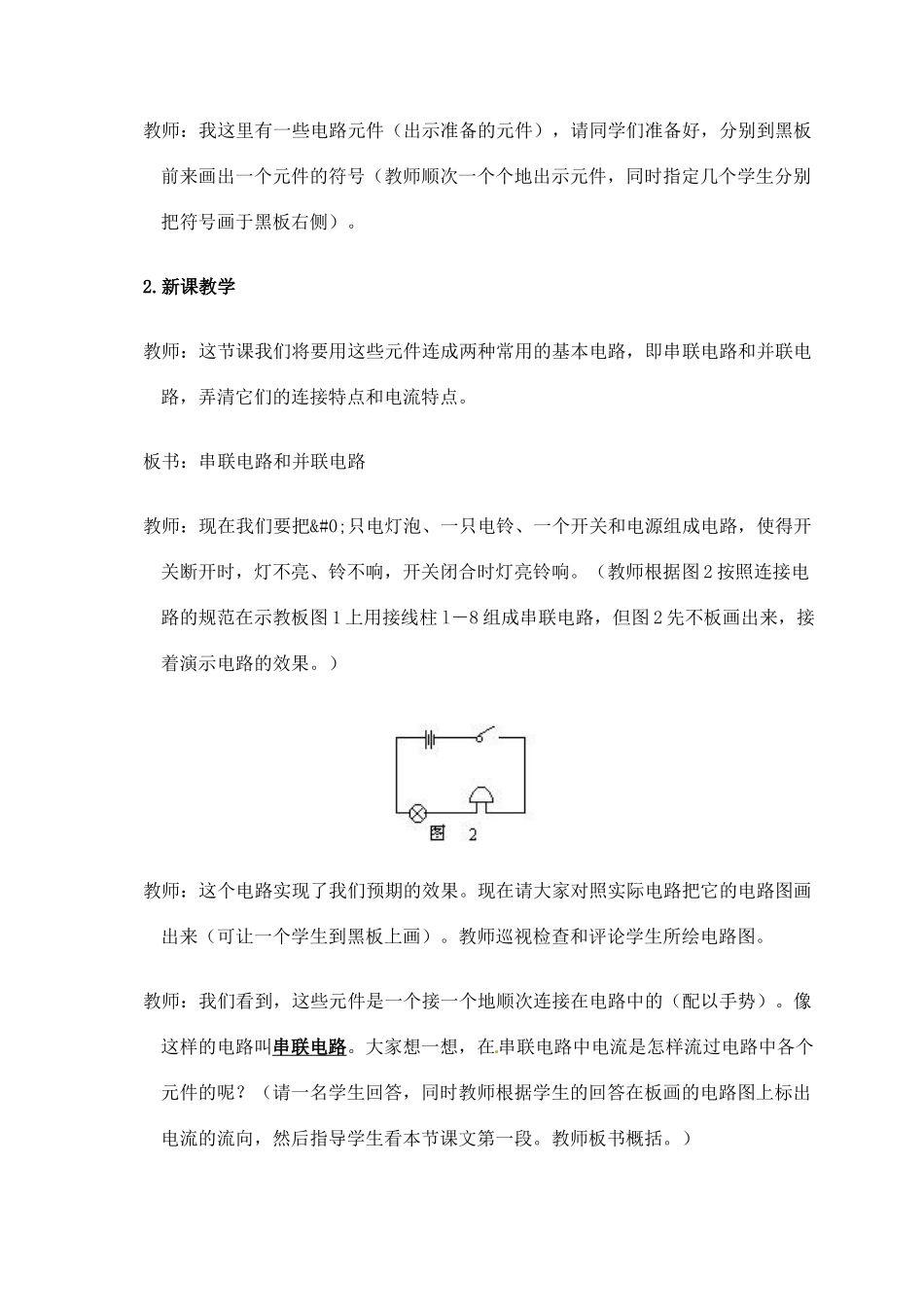

江西省南昌市湾里区第一中学 2014 年高中物理《2.4 串联电路和并联电路》教案 新人教版选修 3-1 (一)教学目的 1.理解串联电路和并联电路的特点； 2.会根据电路画出串、并联电路图； 3.会根据电路图模拟连接简单的串联电路和并联电路。 4.培养学生观察与思考相结合的能力，教给学生连接电路的规范和技能。 (二)教具 6 伏电池组，2.5 伏小灯泡 3 个（带灯座），电铃一只，单刀单掷开 关 3 个，绝缘导线 10 根；自制电路示教极（板上固定有 12 个接线柱，如图 1 所示）。 (三)教学过程 1.复习旧课，引入新课 教师：我这里有一些电路元件（出示准备的元件），请同学们准备好，分别到黑板前来画出一个元件的符号（教师顺次一个个地出示元件，同时指定几个学生分别把符号画于黑板右侧）。 2.新课教学 教师：这节课我们将要用这些元件连成两种常用的基本电路，即串联电路和并联电路，弄清它们的连接特点和电流特点。 板书：串联电路和并联电路 教师：现在我们要把�只电灯泡、一只电铃、一个开关和电源组成电路，使得开关断开时，灯不亮、铃不响，开关闭合时灯亮铃响。（教师根据图 2 按照连接电路的规范在示教板图 1 上用接线柱 l－8 组成串联电路，但图 2 先不板画出来，接着演示电路的效果。） 教师：这个电路实现了我们预期的效果。现在请大家对照实际电路把它的电路图画出来（可让一个学生到黑板上画）。教师巡视检查和评论学生所绘电路图。 教师：我们看到，这些元件是一个接一个地顺次连接在电路中的（配以手势）。像这样的电路叫串联电路。大家想一想，在串联电路中电流是怎样流过电路中各个元件的呢？（请一名学生回答，同时教师根据学生的回答在板画的电路图上标出电流的流向，然后指导学生看本节课文第一段。教师板书概括。） 板书：串联电路连接特点：各元件逐个顺次接人电路。电流特点：电流无分支。 （在板书“电流无分支”时，教师同时口述；就是通过一个元件的电流同时也通过另一个。） 教师：像刚才这样用一个开关使电灯、电铃同时通、断电的效果只有用串联电路才能实现吗？能想出另一种接法的电路吗？请大家议一下，画出电路图来。思考时，可以参考课文上的电路图。（学生在议论时，教师按图 3 在示教板上安排好器材，同时指定一名学生在黑板上画出他设计的电路，教师做必要的修正。） 教师：现在我们按照大家的设计连接电路，看是否能达到预期的效果。为此，我们先在电路图中把电流...
