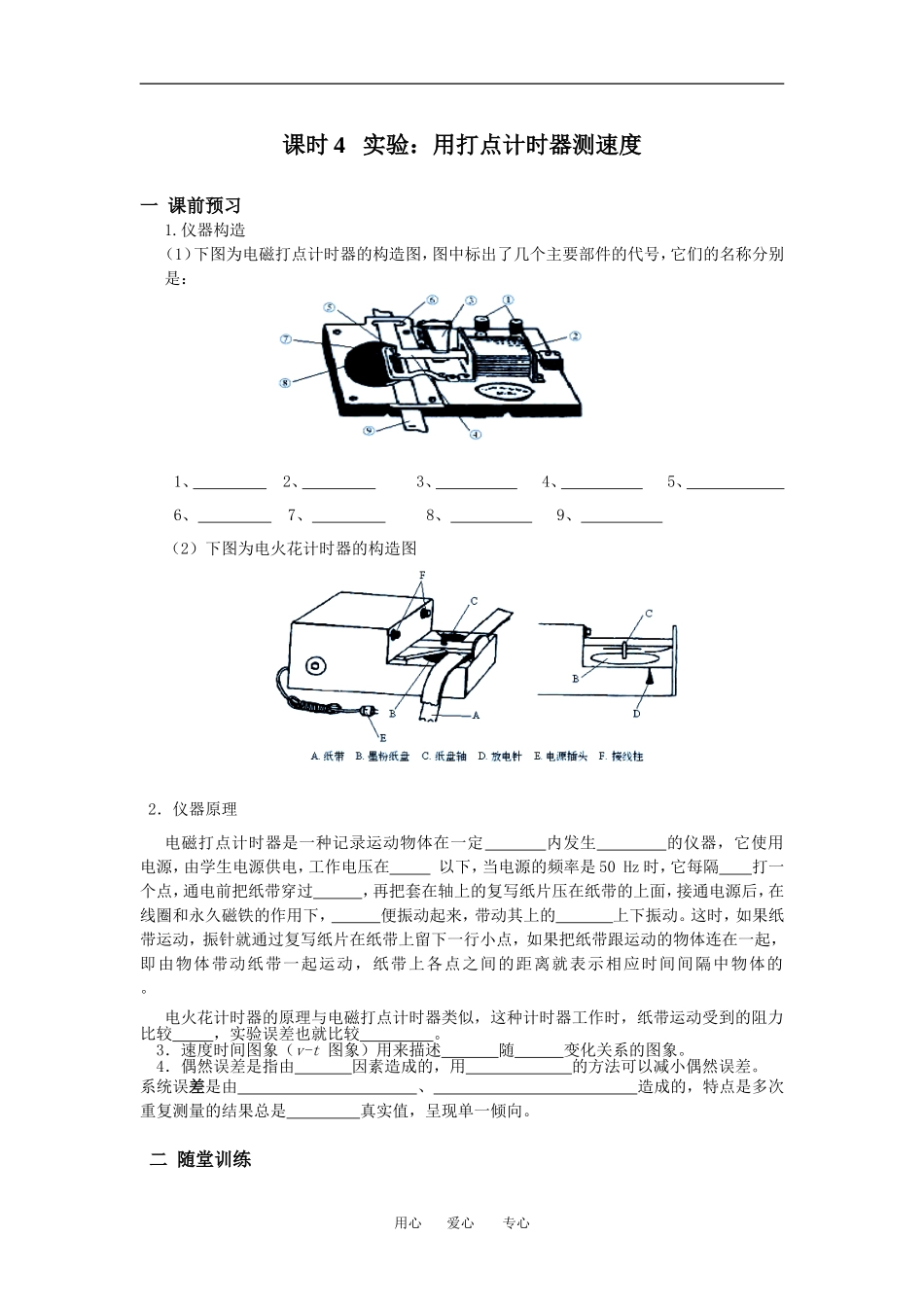

课时 4 实验：用打点计时器测速度一 课前预习1.仪器构造 （1）下图为电磁打点计时器的构造图，图中标出了几个主要部件的代号，它们的名称分别是：1、 2、 3、 4、 5、 6、 7、 8、 9、 （2）下图为电火花计时器的构造图2．仪器原理电磁打点计时器是一种记录运动物体在一定 内发生 的仪器，它使用 电源，由学生电源供电，工作电压在 以下，当电源的频率是 50 Hz 时，它每隔 打一个点，通电前把纸带穿过 ，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下， 便振动起来，带动其上的 上下振动。这时，如果纸带运动，振针就通过复写纸片在纸带上留下一行小点，如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的 。电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较 ，实验误差也就比较 。 3．速度时间图象（v-t 图象）用来描述 随 变化关系的图象。4．偶然误差是指由 因素造成的，用 的方法可以减小偶然误差。系统误差是由 、 造成的，特点是多次重复测量的结果总是 真实值，呈现单一倾向。二 随堂训练用心 爱心 专心1．关于误差，下列说法正确的是（ ）A．仔细测量可以避免误差 B．误差是实验中产生的错误C．采用精密仪器，改进实验方法，可以消除误差D．实验中产生的误差是不可避免的，但可以设法尽量减小误差2．用毫米刻度尺测量物体的长度，下列哪些读数符合有效数字要求（ ）A．1.502 m B．1.6214 m C．12.40 cm D．4.30 mm3．关于接通电源和释放纸带（物体）的次序，下列说法正确的是（ ）A．先接通电源，后释放纸带 B．先释放纸带，后接通电源C．释放纸带同时接通电源 D．先接通电源或先释放纸带都可以4．电磁打点计时器和电火花计时器都是使用 电源的仪器，电磁打点计时器的工作电压是 ，电火花计时器的工作电压是 V，其中 实验误差较小。当电源频率是 50 Hz 时，它每隔 s 打一次点。5．根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到或直接测量得到的物理量是（ ）A．时间间隔 B．位移 C．平均速度 D．瞬时速度6．当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列说法正确的是（ ）A．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置或某段时间内的位移C．点在纸带上的分布情况，反映了物体的形状D．点...
