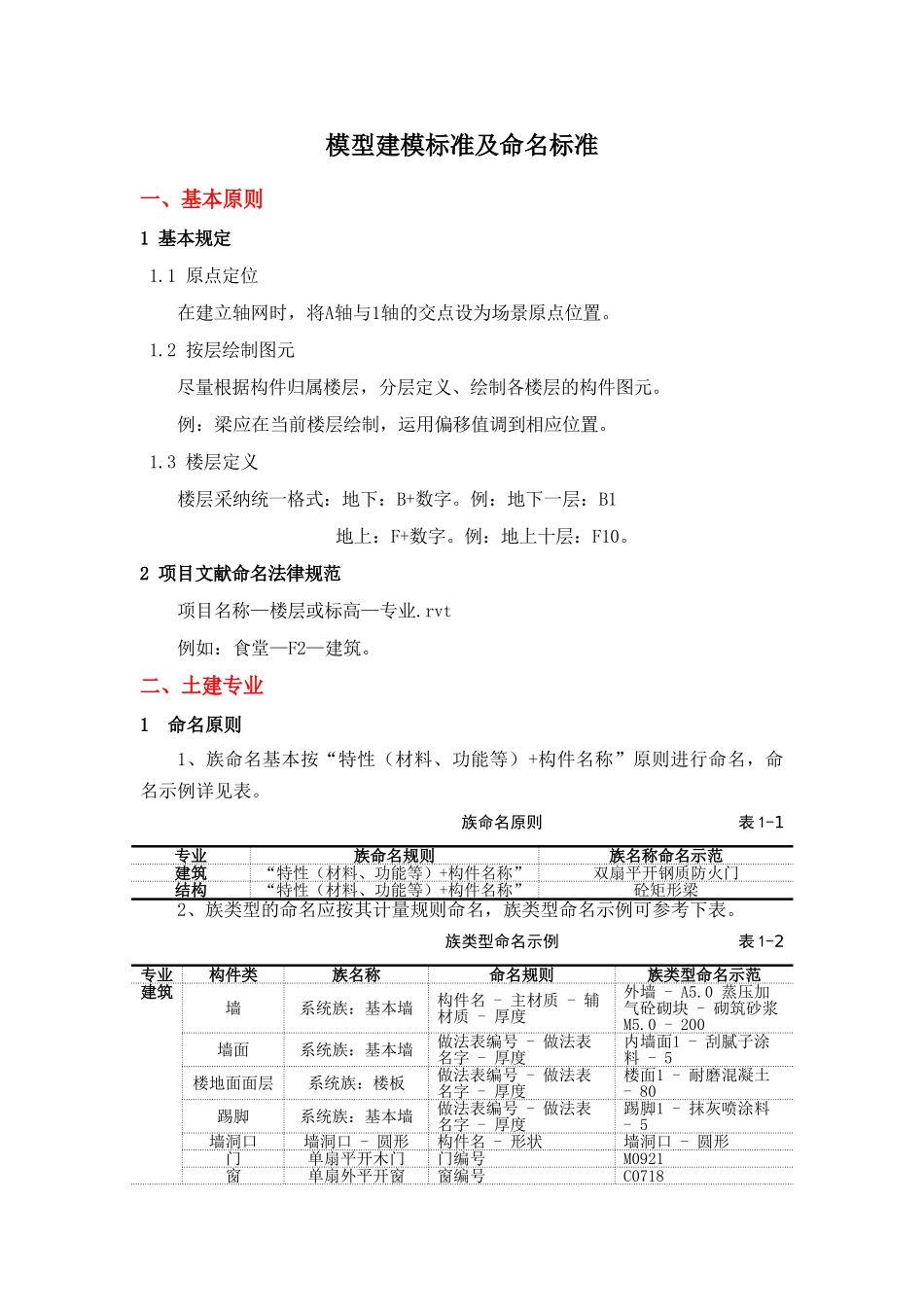

模型建模标准及命名标准一、基本原则1 基本规定 1.1 原点定位 在建立轴网时，将A轴与1轴的交点设为场景原点位置。1.2 按层绘制图元 尽量根据构件归属楼层，分层定义、绘制各楼层的构件图元。例：梁应在当前楼层绘制，运用偏移值调到相应位置。1.3 楼层定义楼层采纳统一格式：地下：B+数字。例：地下一层：B1地上：F+数字。例：地上十层：F10。2 项目文献命名法律规范项目名称—楼层或标高—专业.rvt例如：食堂—F2—建筑。二、土建专业1 命名原则1、族命名基本按“特性（材料、功能等）+构件名称”原则进行命名，命名示例详见表。 族命名原则 表 1-1专业族命名规则族名称命名示范建筑“特性（材料、功能等）+构件名称”双扇平开钢质防火门结构“特性（材料、功能等）+构件名称”砼矩形梁2、族类型的命名应按其计量规则命名，族类型命名示例可参考下表。 族类型命名示例 表 1-2专业构件类族名称命名规则族类型命名示范建筑墙系统族：基本墙构件名 - 主材质 - 辅材质 - 厚度外墙 - A5.0 蒸压加气砼砌块 - 砌筑砂浆M5.0 - 200墙面系统族：基本墙做法表编号 - 做法表名字 - 厚度内墙面1 - 刮腻子涂料 - 5楼地面面层系统族：楼板做法表编号 - 做法表名字 - 厚度楼面1 - 耐磨混凝土 - 80踢脚系统族：基本墙做法表编号 - 做法表名字 - 厚度踢脚1 - 抹灰喷涂料 - 5墙洞口墙洞口 - 圆形构件名 - 形状墙洞口 - 圆形门单扇平开木门门编号M0921窗单扇外平开窗窗编号C0718栏杆扶手系统族：栏杆扶手材质-形状-高度靠墙不锈钢扶手 - 直型 - 900电梯普通客梯长度x 宽度x 高度2700x3200x2500停车位机动车停车位长度x 宽度5300x2400结构基础系统族：基础底板构件名 - 厚度筏板基础底板 - 500灌注桩 - 扩底桩身直径D1500现浇砼结构砼矩形柱截面宽度x 截面高度600x600系统族：基本墙构件名 - 厚度剪力墙 - 400砼梁截面宽度x 截面高度300x6002 Revit 构件材质Revit 构件材质定义：在构件“结构”中编辑“核心层材质”即可；若某构件没有该属性项，则需要自行添加“材质”属性项（即增长一个字段，字段名称为“材质”），并填写上相应的属性值（是什么材质写什么材质名称，见下图）。3 建筑专业建模规定（1）常规构件建模规定在 revit 中的族类别是有限的，项目的构件是多样化的，我们须按同一规则建模，这样，大家的模型才能进行流转及审查。建筑构件具体相应关系见下表。 建筑构...
