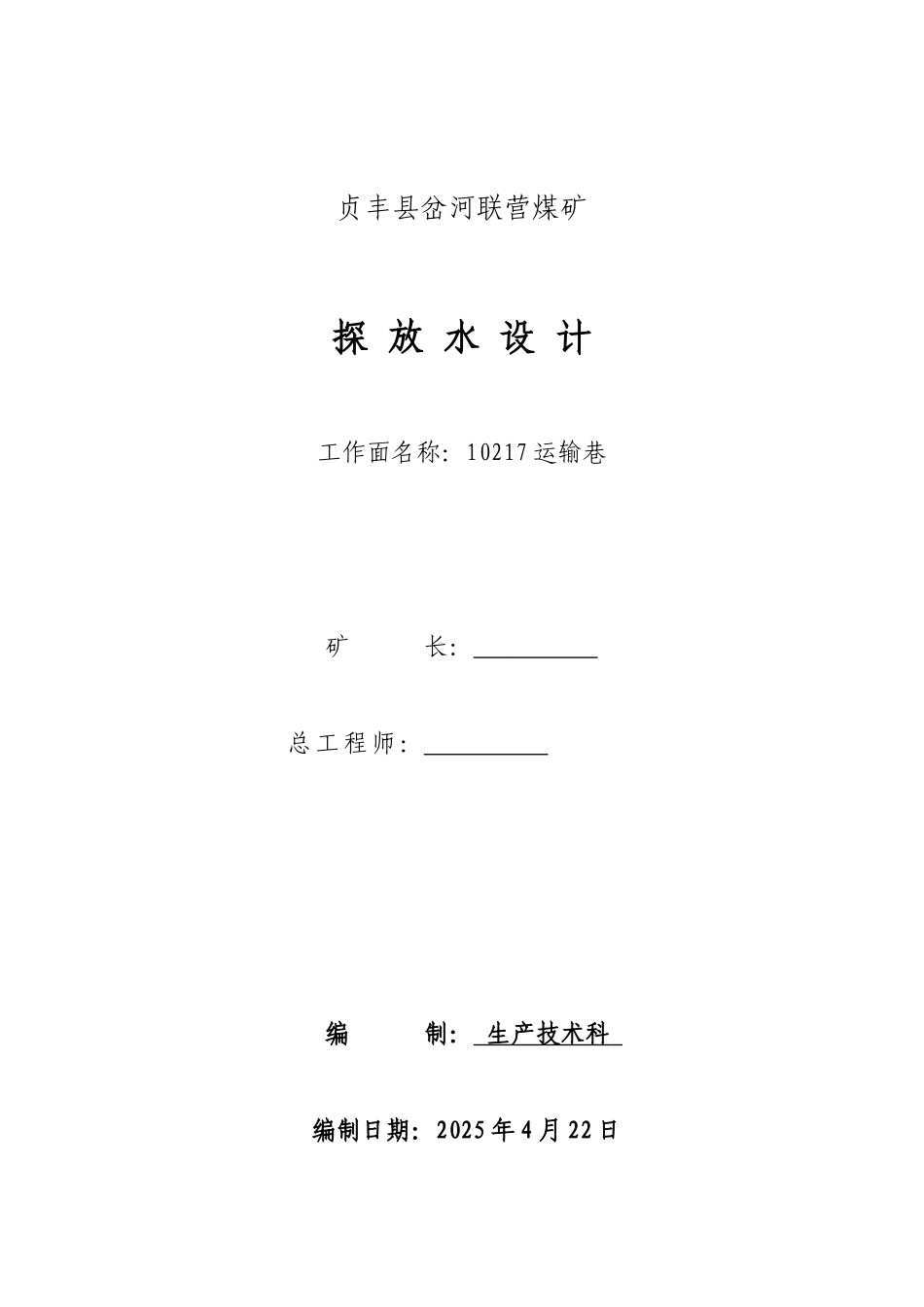

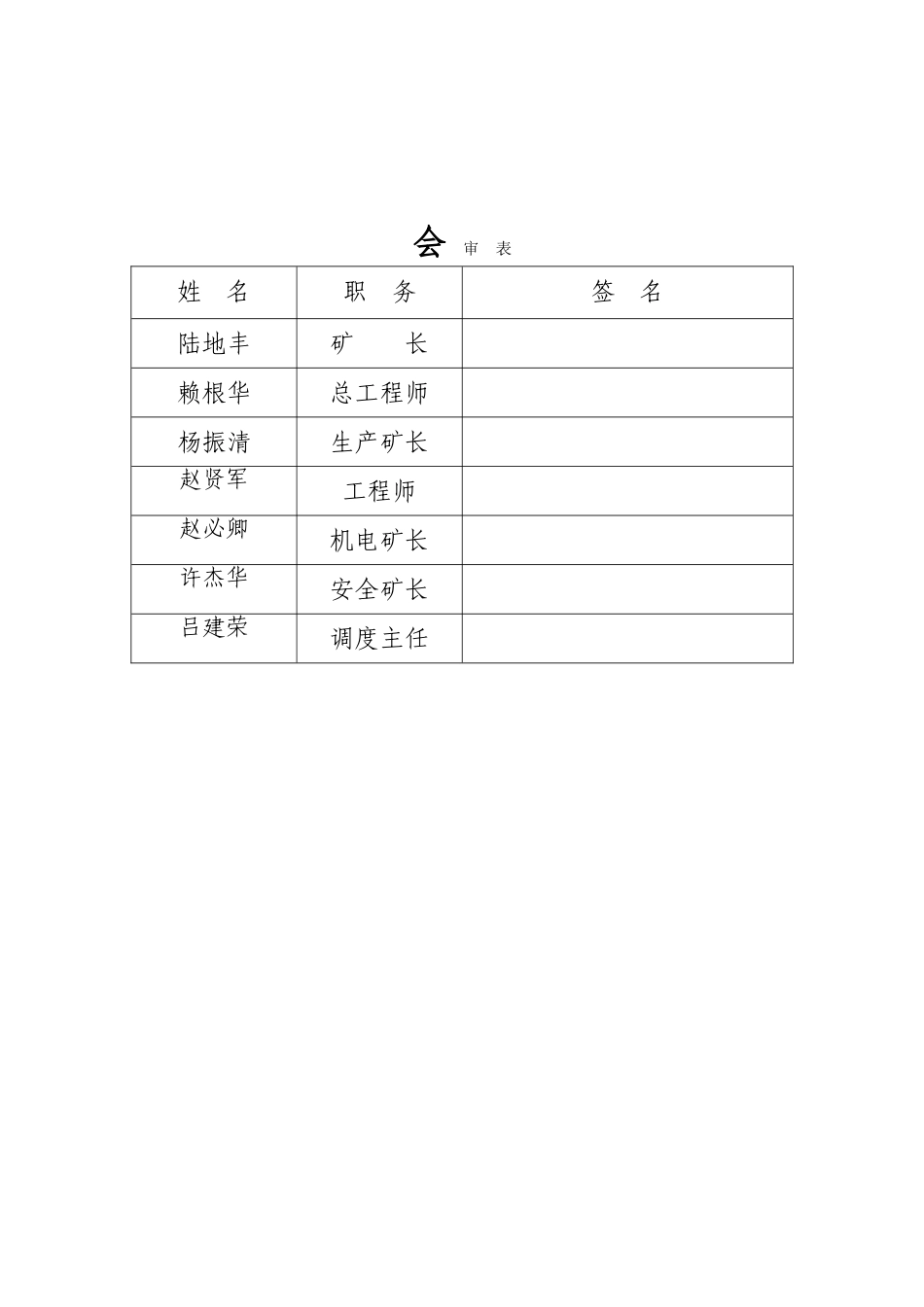

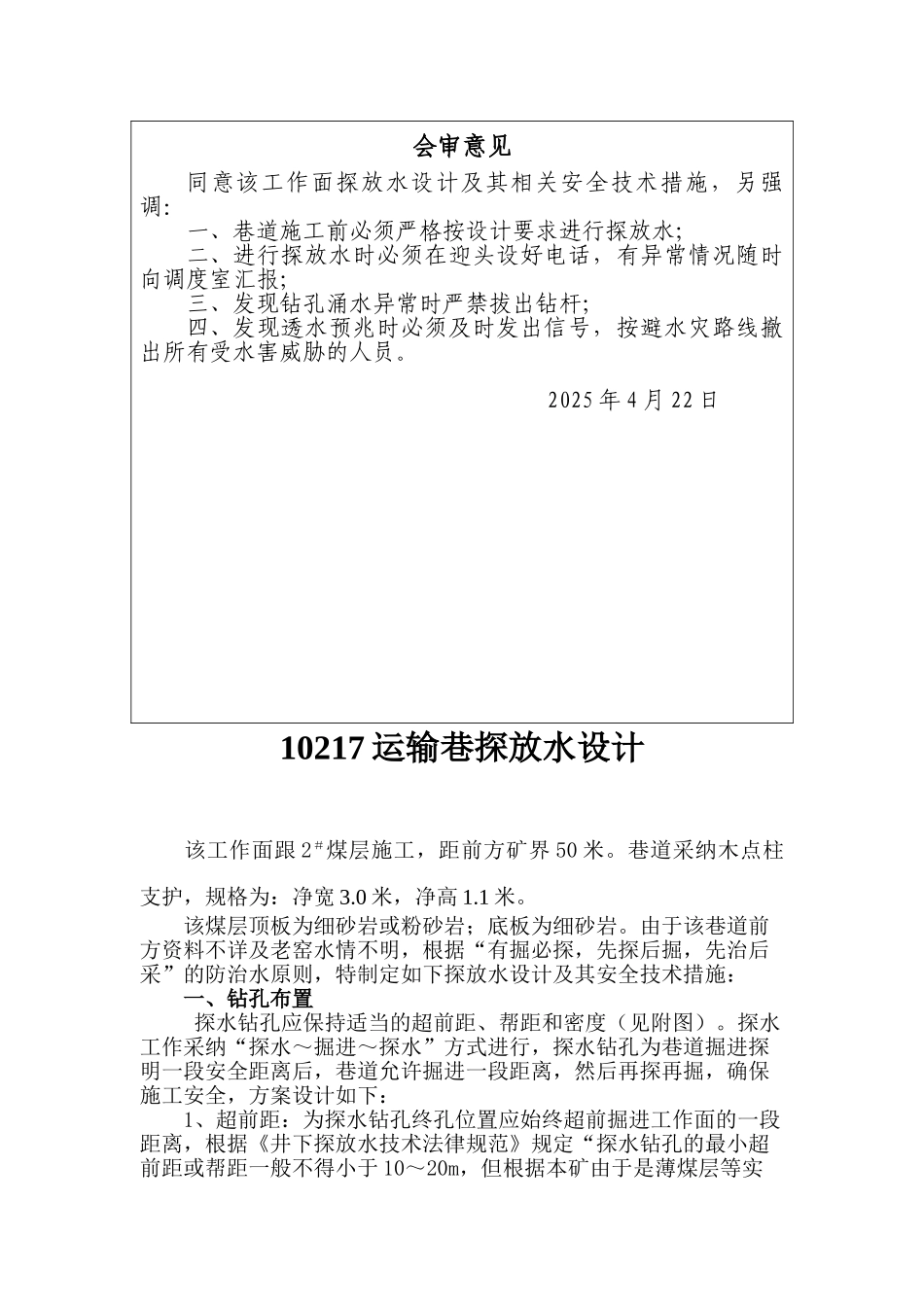

贞丰县岔河联营煤矿探 放 水 设 计工作面名称：10217 运输巷矿 长： 总工程师： 编 制： 生产技术科 编制日期：2025 年 4 月 22 日会 审 表姓 名职 务签 名陆地丰矿 长赖根华总工程师杨振清生产矿长赵贤军工程师赵必卿机电矿长许杰华安全矿长吕建荣调度主任会审意见同意该工作面探放水设计及其相关安全技术措施，另强调：一、巷道施工前必须严格按设计要求进行探放水；二、进行探放水时必须在迎头设好电话，有异常情况随时向调度室汇报； 三、发现钻孔涌水异常时严禁拔出钻杆；四、发现透水预兆时必须及时发出信号，按避水灾路线撤出所有受水害威胁的人员。 2025 年 4 月 22 日 10217 运输巷探放水设计该工作面跟 2＃煤层施工，距前方矿界 50 米。巷道采纳木点柱支护，规格为：净宽 3.0 米，净高 1.1 米。该煤层顶板为细砂岩或粉砂岩；底板为细砂岩。由于该巷道前方资料不详及老窑水情不明，根据“有掘必探，先探后掘，先治后采”的防治水原则，特制定如下探放水设计及其安全技术措施：一、钻孔布置 探水钻孔应保持适当的超前距、帮距和密度（见附图）。探水工作采纳“探水～掘进～探水”方式进行，探水钻孔为巷道掘进探明一段安全距离后，巷道允许掘进一段距离，然后再探再掘，确保施工安全，方案设计如下：1、超前距：为探水钻孔终孔位置应始终超前掘进工作面的一段距离，根据《井下探放水技术法律规范》规定“探水钻孔的最小超前距或帮距一般不得小于 10～20m，但根据本矿由于是薄煤层等实际情况，故超前距定为 4m。 2、帮距：为使巷道两帮与可能存在的水体之间保持一定的安全距离，即呈扇形布置的最外侧探水孔所控制的范围与巷道帮的距离，其值一般不得小于 10～20m，但根据本矿由于是薄煤层等实际情况，本设计取 2m。3、允许掘进距离：本次探水中孔（中心眼）设计深度为 9m，确定超前距为 4m，故允许掘进距离为 5m。4、钻孔密度(孔间距)：竖直扇形面内钻孔间的终孔垂距不得超过 1.5m；水平扇形面内各钻孔间的终孔水平距离不得大于 3m（钻孔密度一般为确定前方存在水体的情况下）。5、钻孔布置：主要是探巷道前方小窑老空水，钻孔呈扇形布置（水平面及竖直面）；由于该煤层属薄煤层，故钻孔布置 3 个孔，钻孔与中心眼之间的夹角为 15°。图一 掘进工作面探水钻孔布置示意图二、钻场钻场选在掘进工作面迎头 4 米范围内，将煤电钻架设在迎头。架设前必须先对钻场进行加固，特别要对顶板...
