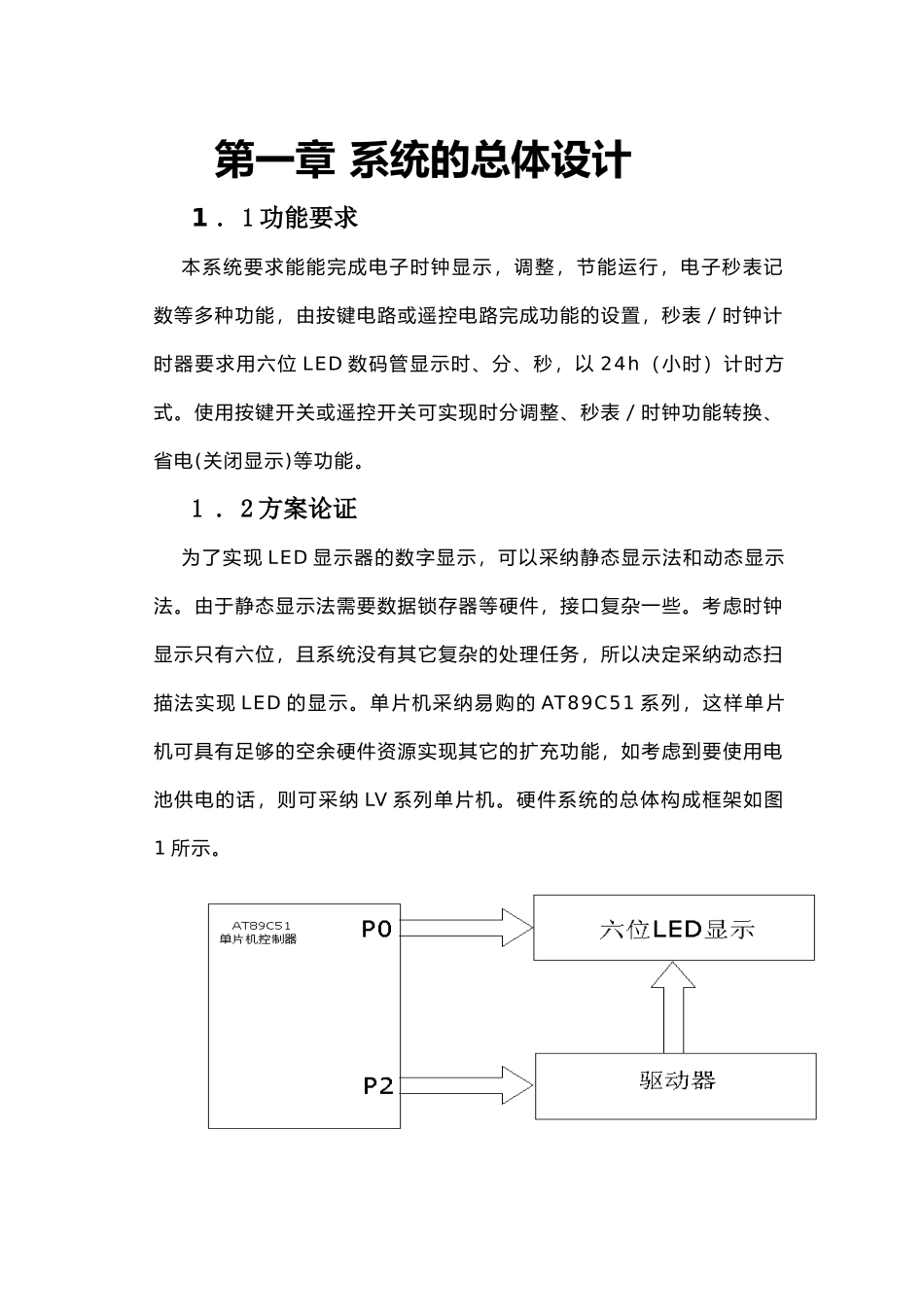

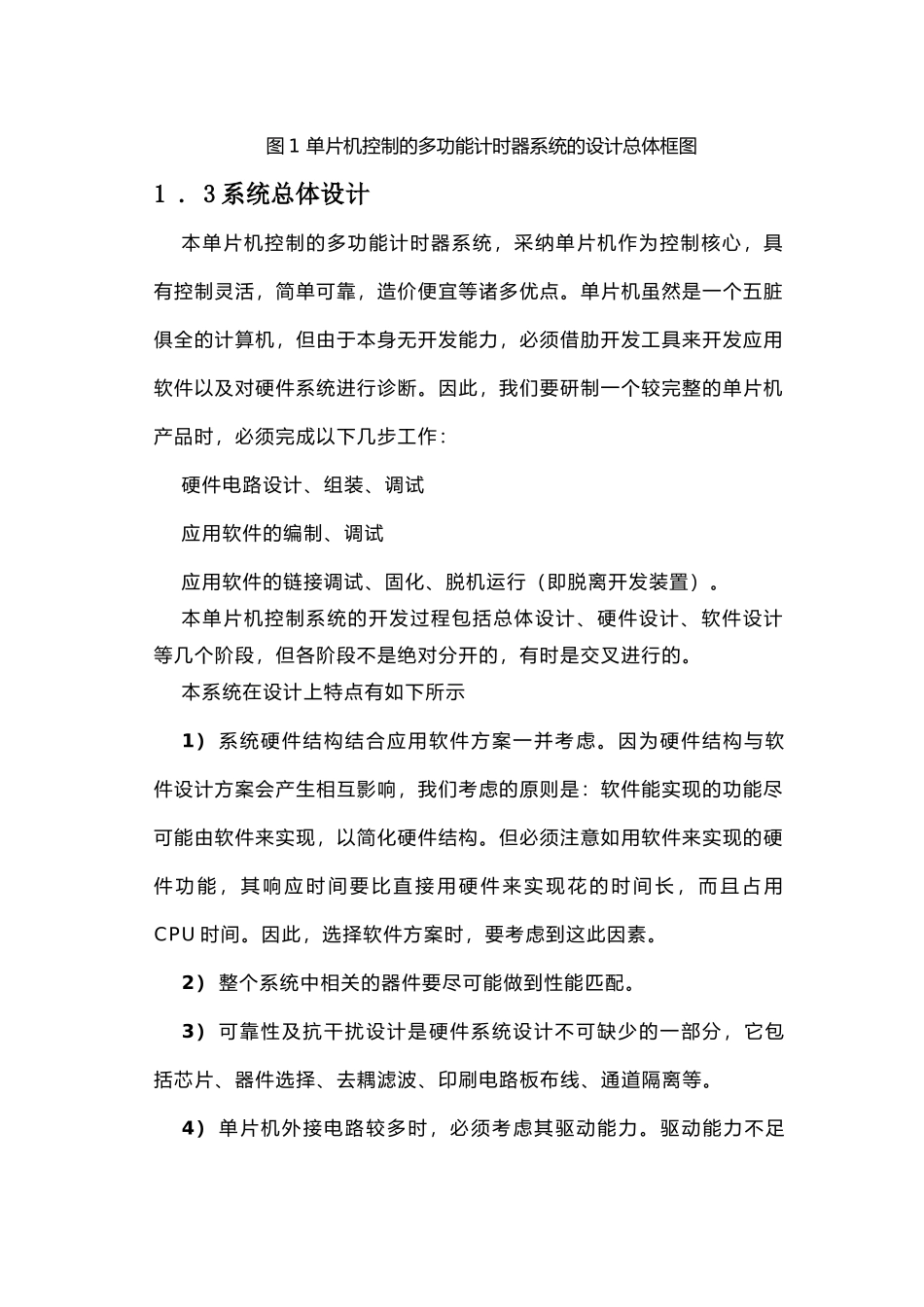

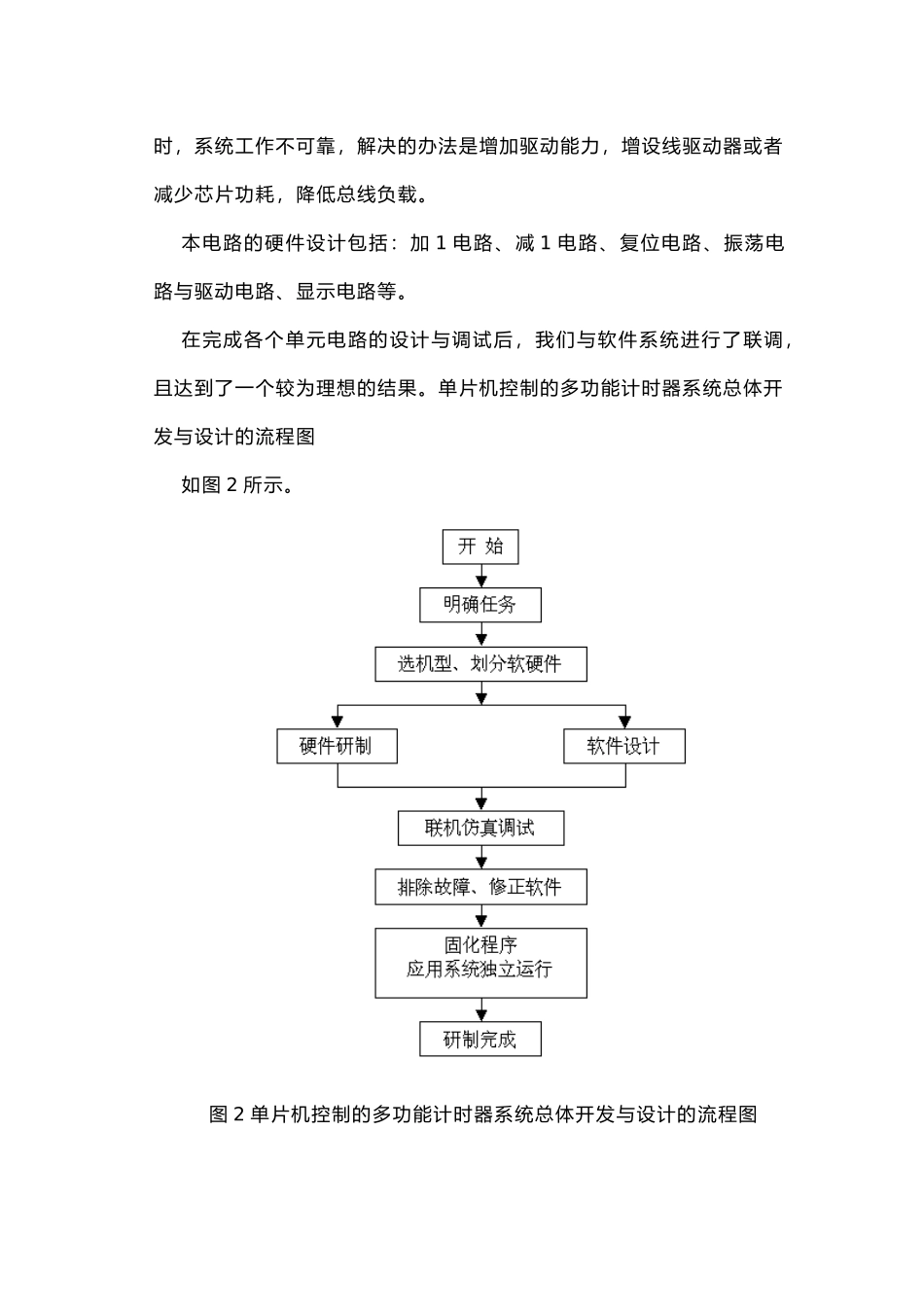

第一章 系统的总体设计1 . 1 功能要求本系统要求能能完成电子时钟显示，调整，节能运行，电子秒表记数等多种功能，由按键电路或遥控电路完成功能的设置，秒表／时钟计时器要求用六位 LED 数码管显示时、分、秒，以 24h（小时）计时方式。使用按键开关或遥控开关可实现时分调整、秒表／时钟功能转换、省电(关闭显示)等功能。1 . 2 方案论证为了实现 LED 显示器的数字显示，可以采纳静态显示法和动态显示法。由于静态显示法需要数据锁存器等硬件，接口复杂一些。考虑时钟显示只有六位，且系统没有其它复杂的处理任务，所以决定采纳动态扫描法实现 LED 的显示。单片机采纳易购的 AT89C51 系列，这样单片机可具有足够的空余硬件资源实现其它的扩充功能，如考虑到要使用电池供电的话，则可采纳 LV 系列单片机。硬件系统的总体构成框架如图1 所示。 图 1 单片机控制的多功能计时器系统的设计总体框图 1 . 3 系统总体设计本单片机控制的多功能计时器系统，采纳单片机作为控制核心，具有控制灵活，简单可靠，造价便宜等诸多优点。单片机虽然是一个五脏俱全的计算机，但由于本身无开发能力，必须借肋开发工具来开发应用软件以及对硬件系统进行诊断。因此，我们要研制一个较完整的单片机产品时，必须完成以下几步工作：硬件电路设计、组装、调试应用软件的编制、调试应用软件的链接调试、固化、脱机运行（即脱离开发装置）。本单片机控制系统的开发过程包括总体设计、硬件设计、软件设计等几个阶段，但各阶段不是绝对分开的，有时是交叉进行的。本系统在设计上特点有如下所示1） 系统硬件结构结合应用软件方案一并考虑。因为硬件结构与软件设计方案会产生相互影响，我们考虑的原则是：软件能实现的功能尽可能由软件来实现，以简化硬件结构。但必须注意如用软件来实现的硬件 功 能 ， 其 响 应 时 间 要 比 直 接 用 硬 件 来 实 现 花 的 时 间 长 ， 而 且 占 用CPU 时间。因此，选择软件方案时，要考虑到这此因素。2） 整个系统中相关的器件要尽可能做到性能匹配。3） 可靠性及抗干扰设计是硬件系统设计不可缺少的一部分，它包括芯片、器件选择、去耦滤波、印刷电路板布线、通道隔离等。4） 单片机外接电路较多时，必须考虑其驱动能力。驱动能力不足时，系统工作不可靠，解决的办法是增加驱动能力，增设线驱动器或者减少芯片功耗，降低总线负载。本电路的硬件设计包括：加 1 电路、减 1 电...
