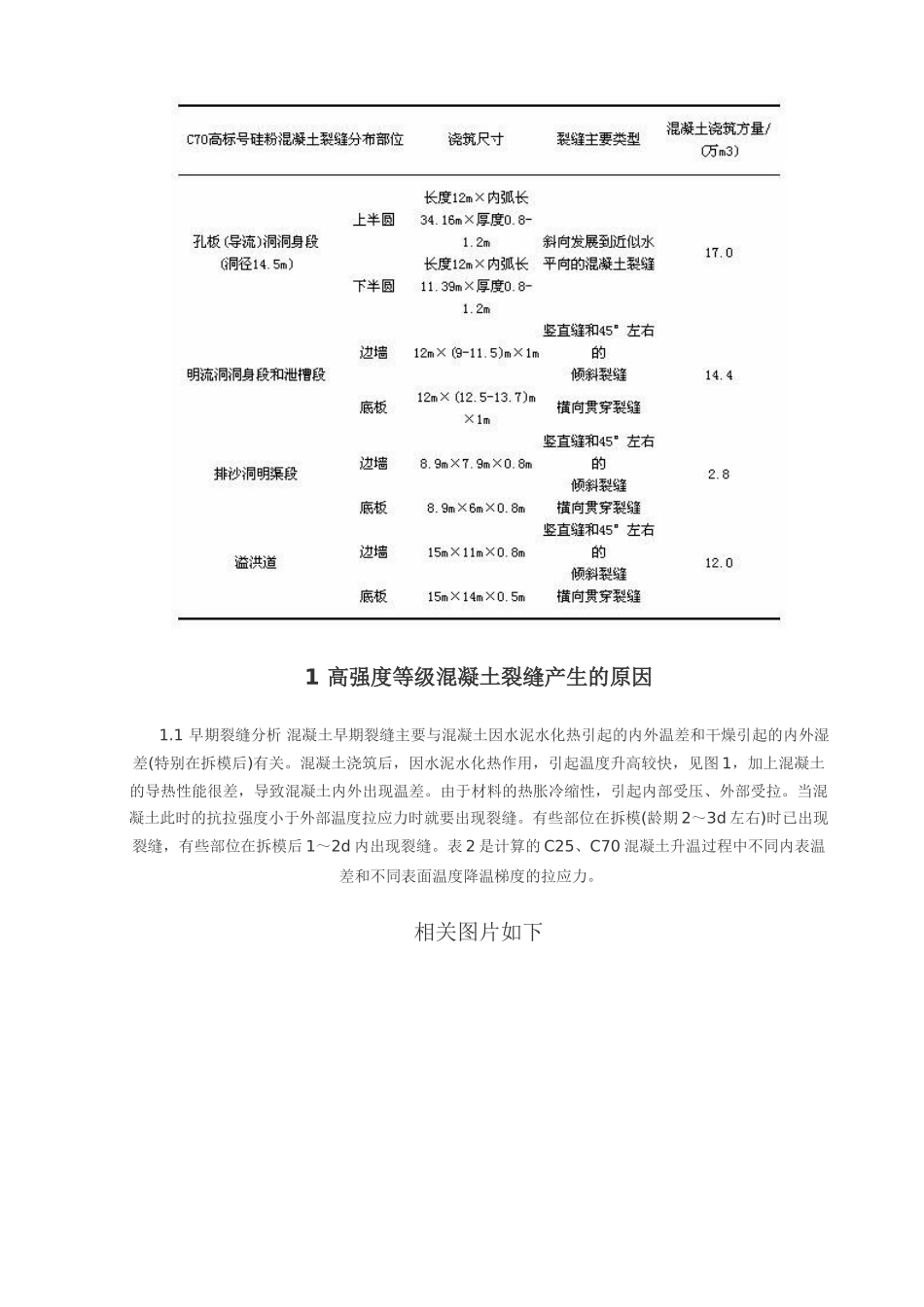

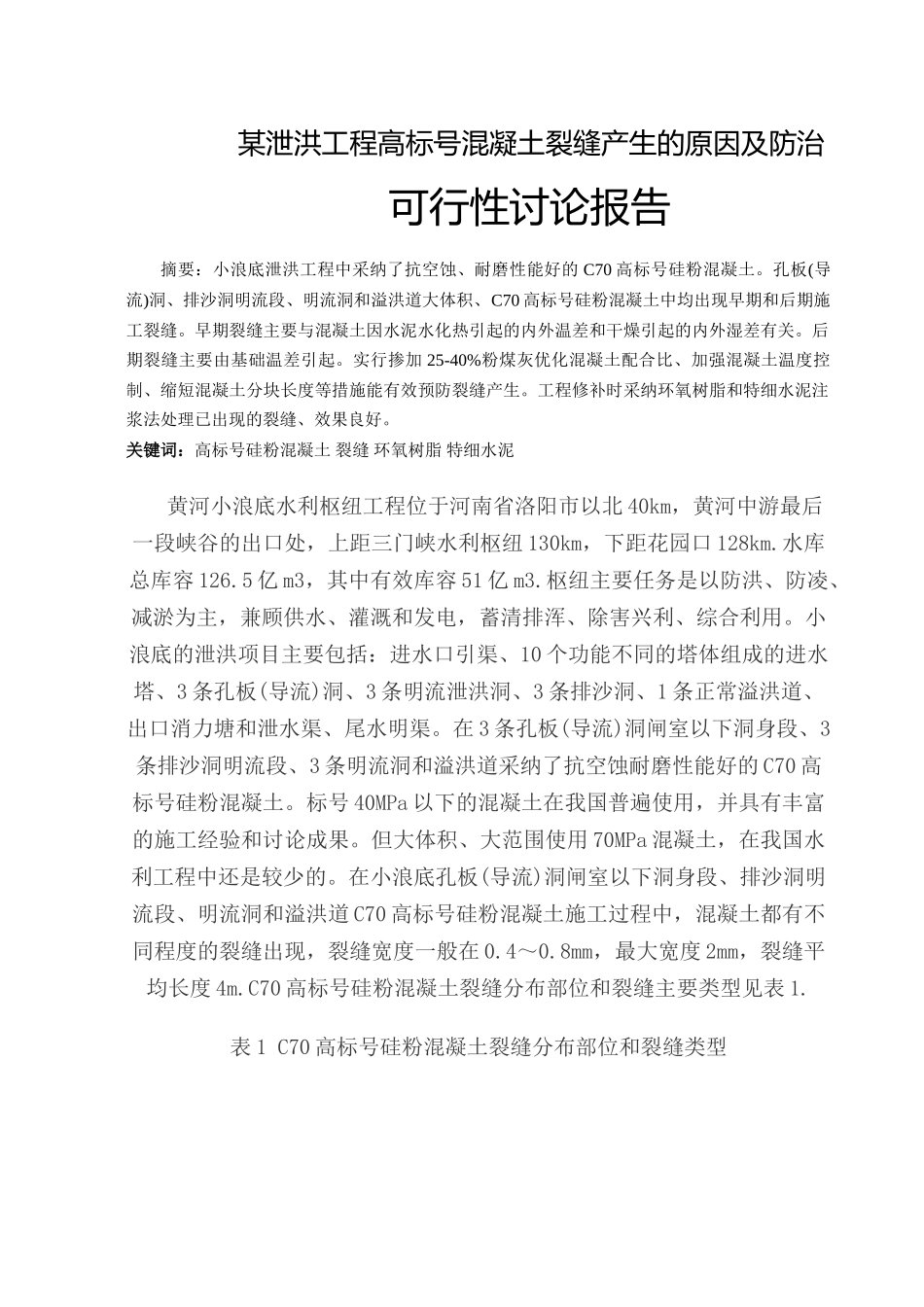

某泄洪工程高标号混凝土裂缝产生的原因及防治可行性讨论报告摘要：小浪底泄洪工程中采纳了抗空蚀、耐磨性能好的 C70 高标号硅粉混凝土。孔板(导流)洞、排沙洞明流段、明流洞和溢洪道大体积、C70 高标号硅粉混凝土中均出现早期和后期施工裂缝。早期裂缝主要与混凝土因水泥水化热引起的内外温差和干燥引起的内外湿差有关。后期裂缝主要由基础温差引起。实行掺加 25-40%粉煤灰优化混凝土配合比、加强混凝土温度控制、缩短混凝土分块长度等措施能有效预防裂缝产生。工程修补时采纳环氧树脂和特细水泥注浆法处理已出现的裂缝、效果良好。 关键词：高标号硅粉混凝土 裂缝 环氧树脂 特细水泥 黄河小浪底水利枢纽工程位于河南省洛阳市以北 40km，黄河中游最后一段峡谷的出口处，上距三门峡水利枢纽 130km，下距花园口 128km.水库总库容 126.5 亿 m3，其中有效库容 51 亿 m3.枢纽主要任务是以防洪、防凌、减淤为主，兼顾供水、灌溉和发电，蓄清排浑、除害兴利、综合利用。小浪底的泄洪项目主要包括：进水口引渠、10 个功能不同的塔体组成的进水塔、3 条孔板(导流)洞、3 条明流泄洪洞、3 条排沙洞、1 条正常溢洪道、出口消力塘和泄水渠、尾水明渠。在 3 条孔板(导流)洞闸室以下洞身段、3条排沙洞明流段、3 条明流洞和溢洪道采纳了抗空蚀耐磨性能好的 C70 高标号硅粉混凝土。标号 40MPa 以下的混凝土在我国普遍使用，并具有丰富的施工经验和讨论成果。但大体积、大范围使用 70MPa 混凝土，在我国水利工程中还是较少的。在小浪底孔板(导流)洞闸室以下洞身段、排沙洞明流段、明流洞和溢洪道 C70 高标号硅粉混凝土施工过程中，混凝土都有不同程度的裂缝出现，裂缝宽度一般在 0.4～0.8mm，最大宽度 2mm，裂缝平均长度 4m.C70 高标号硅粉混凝土裂缝分布部位和裂缝主要类型见表 1.表 1 C70 高标号硅粉混凝土裂缝分布部位和裂缝类型1 高强度等级混凝土裂缝产生的原因 1.1 早期裂缝分析 混凝土早期裂缝主要与混凝土因水泥水化热引起的内外温差和干燥引起的内外湿差(特别在拆模后)有关。混凝土浇筑后，因水泥水化热作用，引起温度升高较快，见图 1，加上混凝土的导热性能很差，导致混凝土内外出现温差。由于材料的热胀冷缩性，引起内部受压、外部受拉。当混凝土此时的抗拉强度小于外部温度拉应力时就要出现裂缝。有些部位在拆模(龄期 2～3d 左右)时已出现裂缝，有些部位在拆模后 1～2d 内出现裂缝。表 2 是计算的...
