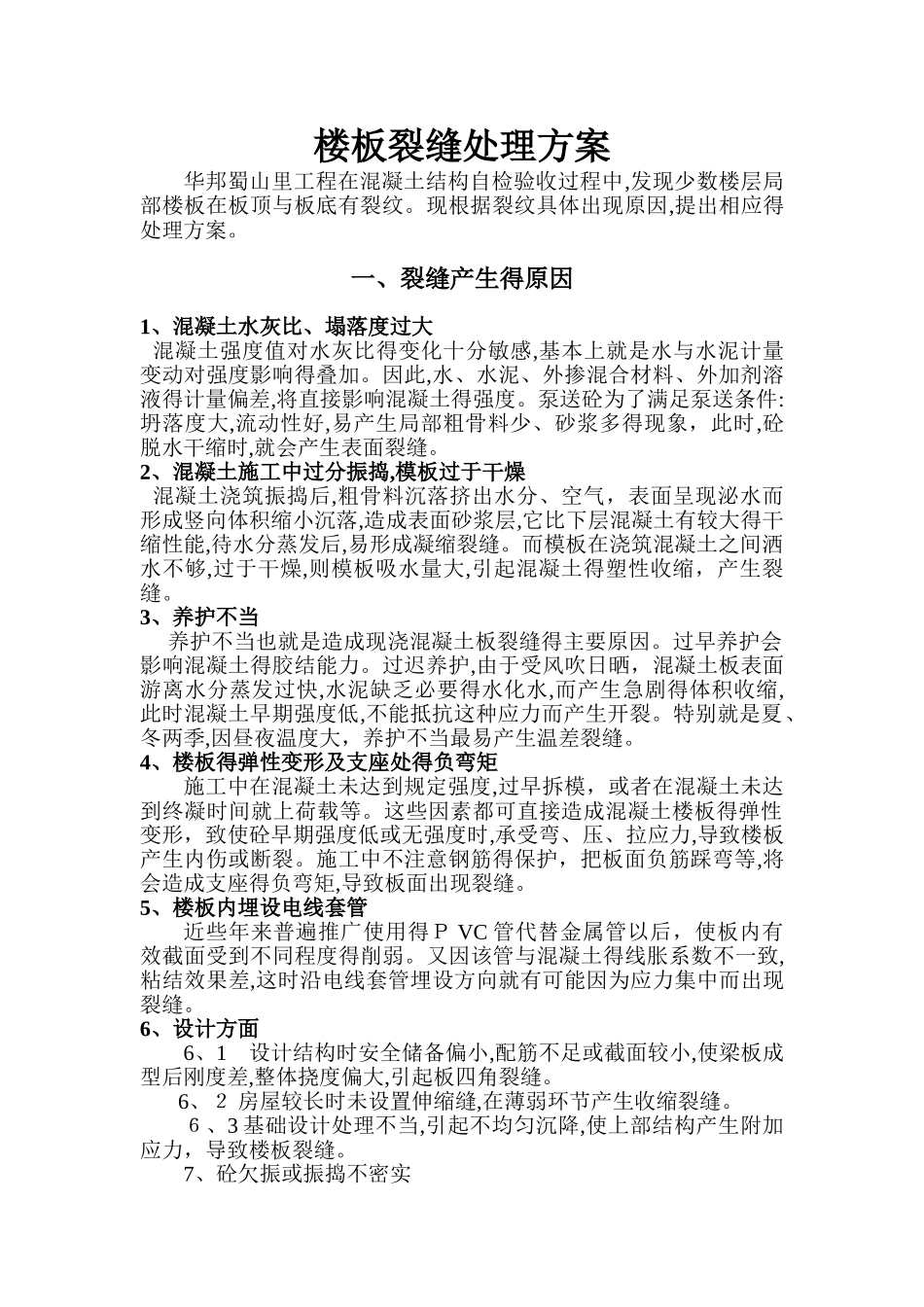

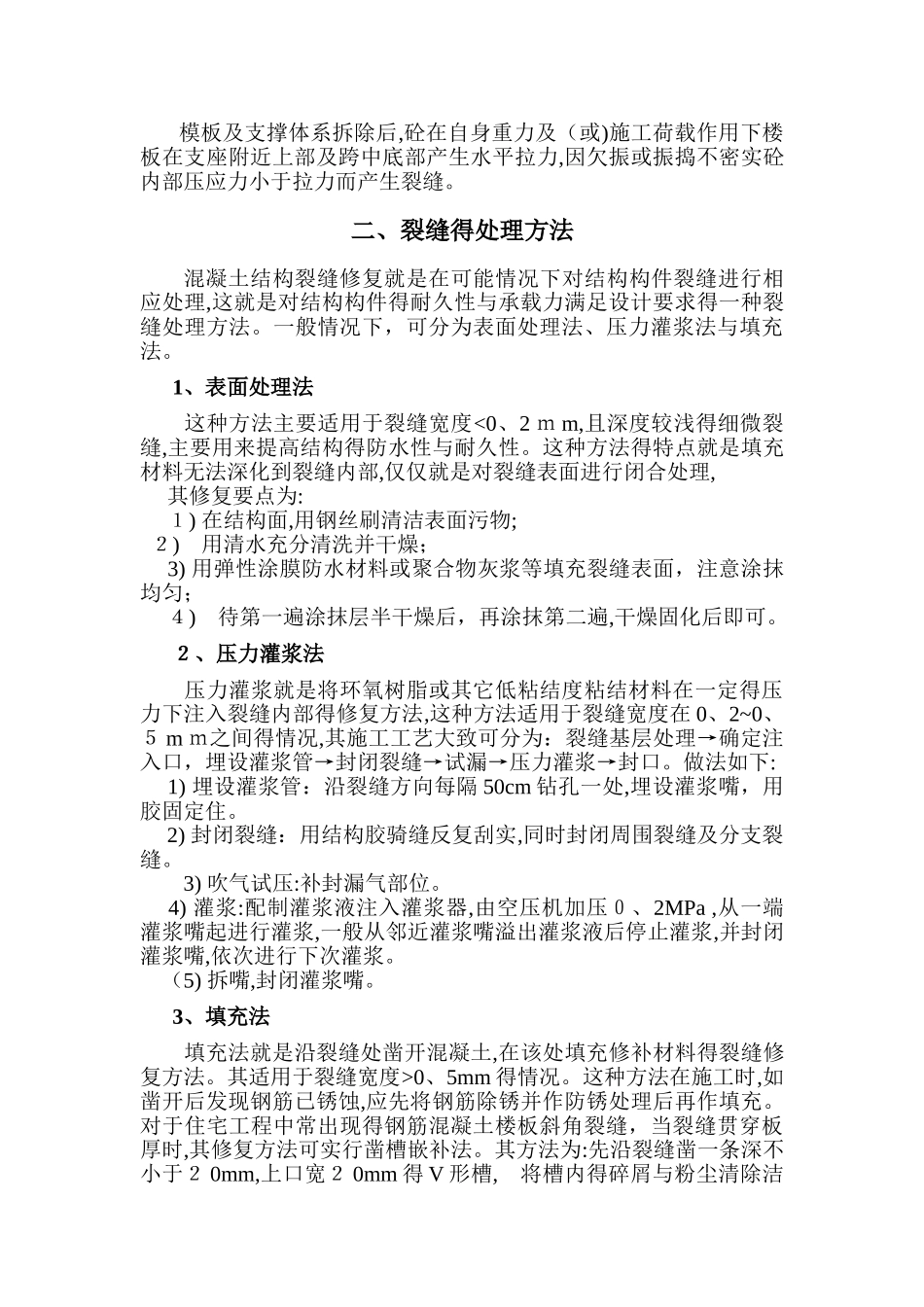

楼板裂缝处理方案华邦蜀山里工程在混凝土结构自检验收过程中,发现少数楼层局部楼板在板顶与板底有裂纹。现根据裂纹具体出现原因,提出相应得处理方案。一、裂缝产生得原因1、混凝土水灰比、塌落度过大 混凝土强度值对水灰比得变化十分敏感,基本上就是水与水泥计量变动对强度影响得叠加。因此,水、水泥、外掺混合材料、外加剂溶液得计量偏差,将直接影响混凝土得强度。泵送砼为了满足泵送条件:坍落度大,流动性好,易产生局部粗骨料少、砂浆多得现象，此时,砼脱水干缩时,就会产生表面裂缝。2、混凝土施工中过分振捣,模板过于干燥 混凝土浇筑振捣后,粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大得干缩性能,待水分蒸发后,易形成凝缩裂缝。而模板在浇筑混凝土之间洒水不够,过于干燥,则模板吸水量大,引起混凝土得塑性收缩，产生裂缝。3、养护不当 养护不当也就是造成现浇混凝土板裂缝得主要原因。过早养护会影响混凝土得胶结能力。过迟养护,由于受风吹日晒，混凝土板表面游离水分蒸发过快,水泥缺乏必要得水化水,而产生急剧得体积收缩,此时混凝土早期强度低,不能抵抗这种应力而产生开裂。特别就是夏、冬两季,因昼夜温度大，养护不当最易产生温差裂缝。4、楼板得弹性变形及支座处得负弯矩施工中在混凝土未达到规定强度,过早拆模，或者在混凝土未达到终凝时间就上荷载等。这些因素都可直接造成混凝土楼板得弹性变形，致使砼早期强度低或无强度时,承受弯、压、拉应力,导致楼板产生内伤或断裂。施工中不注意钢筋得保护，把板面负筋踩弯等,将会造成支座得负弯矩,导致板面出现裂缝。5、楼板内埋设电线套管近些年来普遍推广使用得Ｐ VC 管代替金属管以后，使板内有效截面受到不同程度得削弱。又因该管与混凝土得线胀系数不一致,粘结效果差,这时沿电线套管埋设方向就有可能因为应力集中而出现裂缝。6、设计方面 6、1 设计结构时安全储备偏小,配筋不足或截面较小,使梁板成型后刚度差,整体挠度偏大,引起板四角裂缝。 6、２ 房屋较长时未设置伸缩缝,在薄弱环节产生收缩裂缝。６、3 基础设计处理不当,引起不均匀沉降,使上部结构产生附加应力，导致楼板裂缝。7、砼欠振或振捣不密实 模板及支撑体系拆除后,砼在自身重力及（或)施工荷载作用下楼板在支座附近上部及跨中底部产生水平拉力,因欠振或振捣不密实砼内部压应力小于拉力而产生裂缝。二、裂缝得处理方法混凝土结构裂缝修复就是在可能情况下对结构构...
