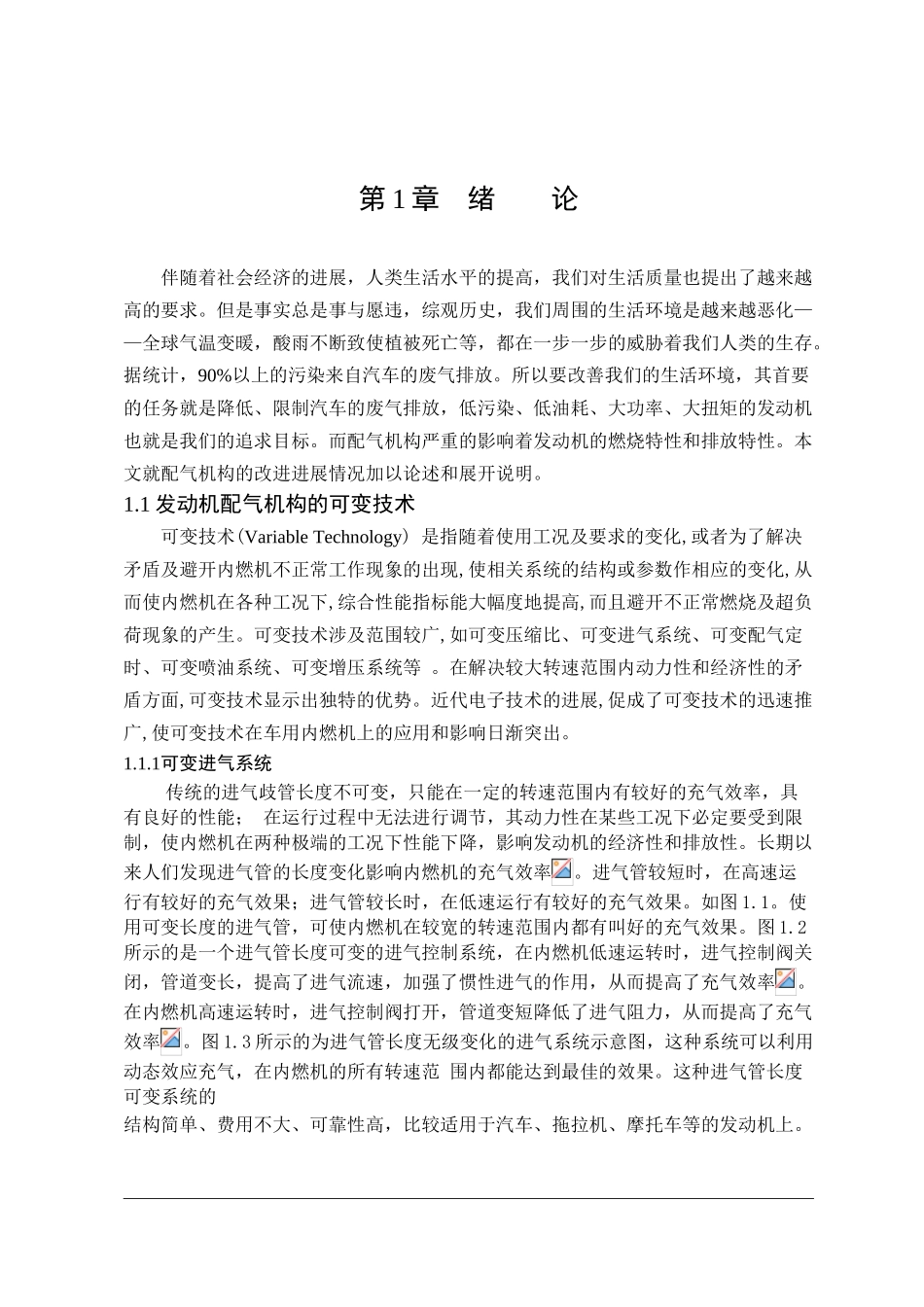

第 1 章 绪 论 伴随着社会经济的进展，人类生活水平的提高，我们对生活质量也提出了越来越高的要求。但是事实总是事与愿违，综观历史，我们周围的生活环境是越来越恶化——全球气温变暖，酸雨不断致使植被死亡等，都在一步一步的威胁着我们人类的生存。据统计，90%以上的污染来自汽车的废气排放。所以要改善我们的生活环境，其首要的任务就是降低、限制汽车的废气排放，低污染、低油耗、大功率、大扭矩的发动机也就是我们的追求目标。而配气机构严重的影响着发动机的燃烧特性和排放特性。本文就配气机构的改进进展情况加以论述和展开说明。1.1 发动机配气机构的可变技术可变技术(Variable Technology) 是指随着使用工况及要求的变化,或者为了解决矛盾及避开内燃机不正常工作现象的出现,使相关系统的结构或参数作相应的变化,从而使内燃机在各种工况下,综合性能指标能大幅度地提高,而且避开不正常燃烧及超负荷现象的产生。可变技术涉及范围较广,如可变压缩比、可变进气系统、可变配气定时、可变喷油系统、可变增压系统等 。在解决较大转速范围内动力性和经济性的矛盾方面,可变技术显示出独特的优势。近代电子技术的进展,促成了可变技术的迅速推广,使可变技术在车用内燃机上的应用和影响日渐突出。1.1.1可变进气系统 传统的进气歧管长度不可变，只能在一定的转速范围内有较好的充气效率，具有良好的性能； 在运行过程中无法进行调节，其动力性在某些工况下必定要受到限制，使内燃机在两种极端的工况下性能下降，影响发动机的经济性和排放性。长期以来人们发现进气管的长度变化影响内燃机的充气效率。进气管较短时，在高速运行有较好的充气效果；进气管较长时，在低速运行有较好的充气效果。如图 1.1。使用可变长度的进气管，可使内燃机在较宽的转速范围内都有叫好的充气效果。图 1.2所示的是一个进气管长度可变的进气控制系统，在内燃机低速运转时，进气控制阀关闭，管道变长，提高了进气流速，加强了惯性进气的作用，从而提高了充气效率。在内燃机高速运转时，进气控制阀打开，管道变短降低了进气阻力，从而提高了充气效率。图 1.3 所示的为进气管长度无级变化的进气系统示意图，这种系统可以利用动态效应充气，在内燃机的所有转速范 围内都能达到最佳的效果。这种进气管长度可变系统的结构简单、费用不大、可靠性高，比较适用于汽车、拖拉机、摩托车等的发动机上。 图 1.1 四缸汽油机进气管长度对充气系数的影响随转速的变化关系...
