钢结构地脚螺栓预埋方法和偏差处理措施

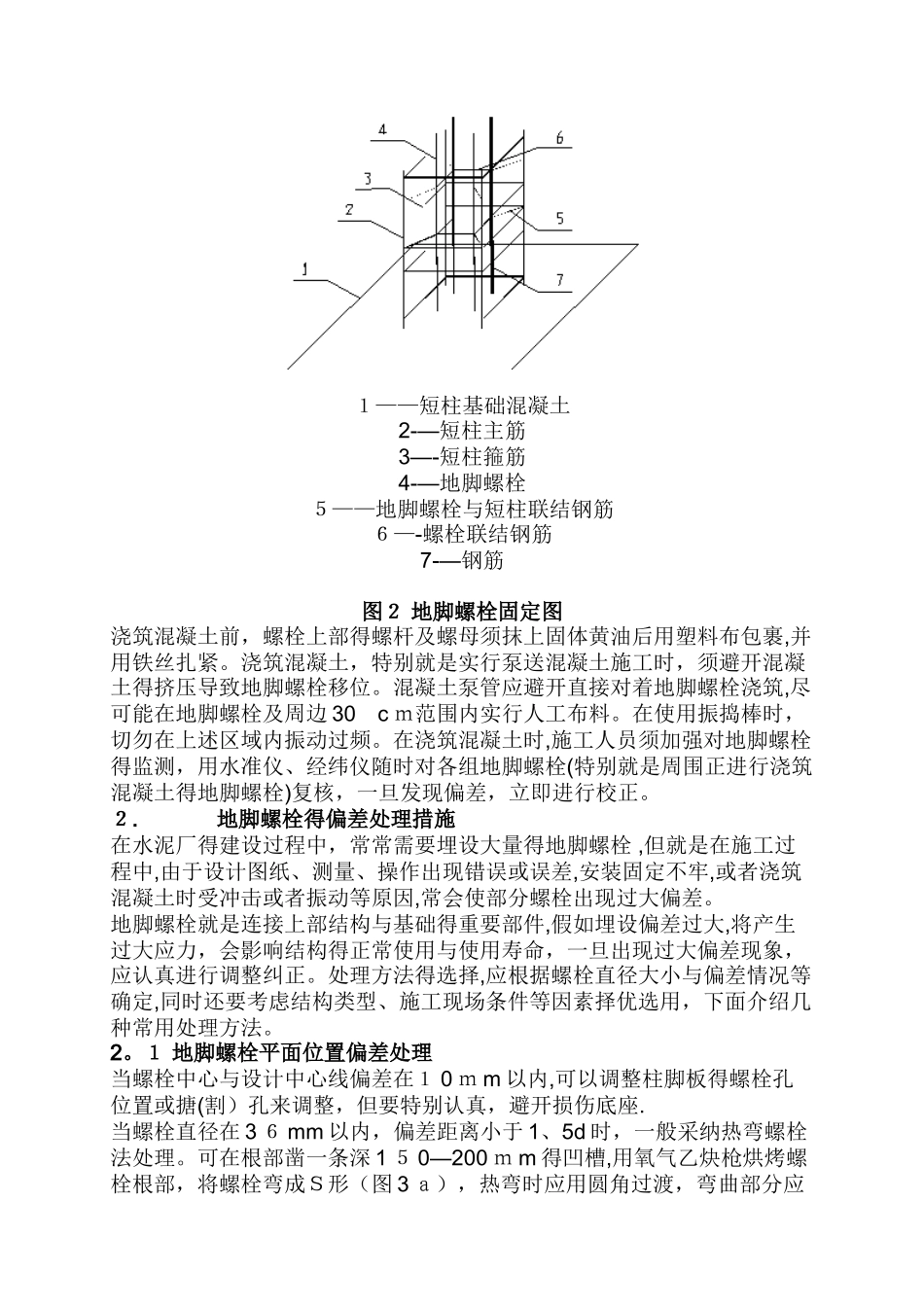

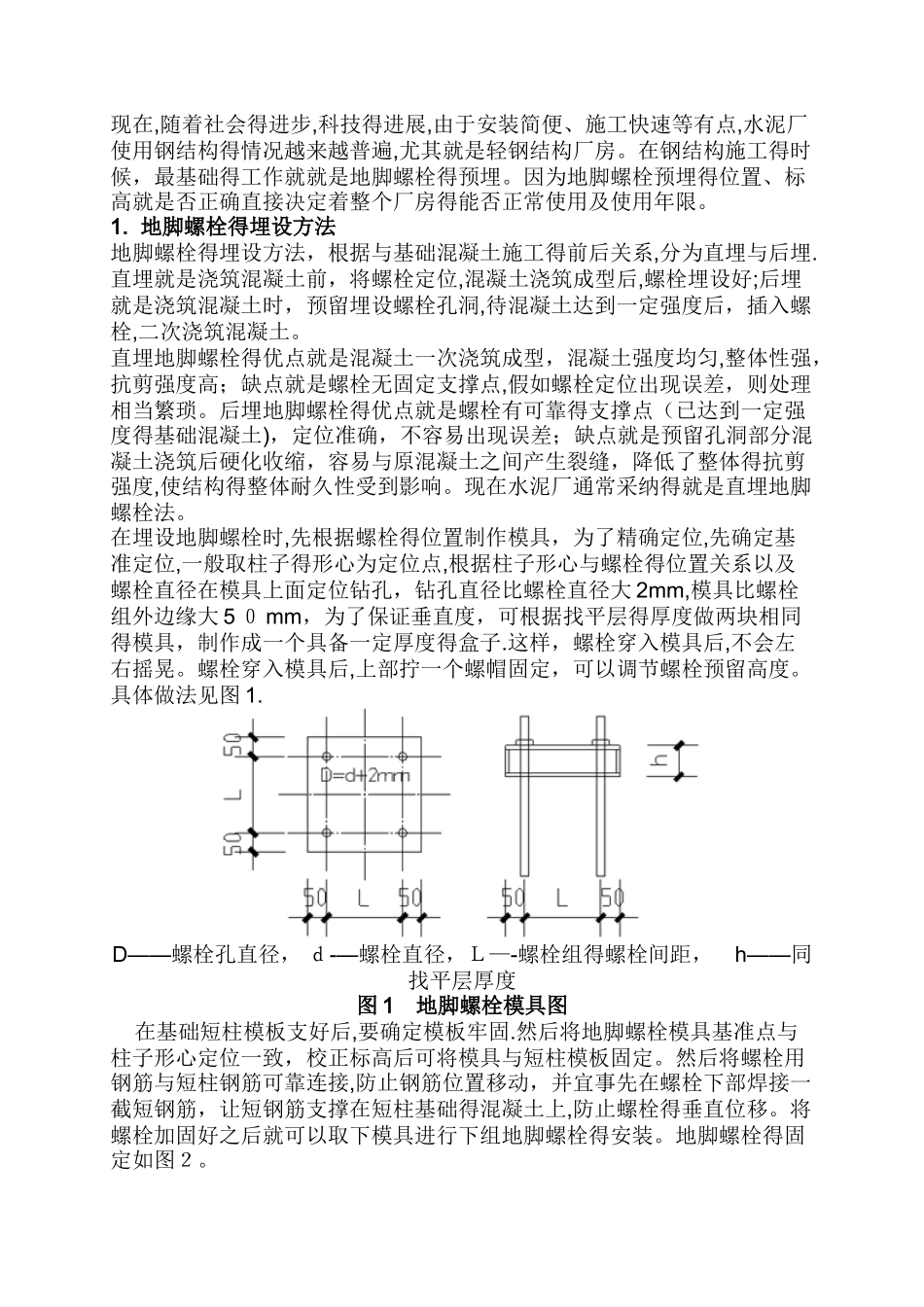

现在,随着社会得进步,科技得进展,由于安装简便、施工快速等有点,水泥厂使用钢结构得情况越来越普遍,尤其就是轻钢结构厂房。在钢结构施工得时候，最基础得工作就就是地脚螺栓得预埋。因为地脚螺栓预埋得位置、标高就是否正确直接决定着整个厂房得能否正常使用及使用年限。1. 地脚螺栓得埋设方法地脚螺栓得埋设方法，根据与基础混凝土施工得前后关系,分为直埋与后埋.直埋就是浇筑混凝土前，将螺栓定位,混凝土浇筑成型后,螺栓埋设好;后埋就是浇筑混凝土时，预留埋设螺栓孔洞,待混凝土达到一定强度后，插入螺栓,二次浇筑混凝土。直埋地脚螺栓得优点就是混凝土一次浇筑成型，混凝土强度均匀,整体性强，抗剪强度高；缺点就是螺栓无固定支撑点,假如螺栓定位出现误差，则处理相当繁琐。后埋地脚螺栓得优点就是螺栓有可靠得支撑点（已达到一定强度得基础混凝土)，定位准确，不容易出现误差；缺点就是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体得抗剪强度,使结构得整体耐久性受到影响。现在水泥厂通常采纳得就是直埋地脚螺栓法。在埋设地脚螺栓时,先根据螺栓得位置制作模具，为了精确定位,先确定基准定位,一般取柱子得形心为定位点,根据柱子形心与螺栓得位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大 2mm,模具比螺栓组外边缘大 5 ０ mm，为了保证垂直度，可根据找平层得厚度做两块相同得模具，制作成一个具备一定厚度得盒子.这样，螺栓穿入模具后,不会左右摇晃。螺栓穿入模具后,上部拧一个螺帽固定，可以调节螺栓预留高度。具体做法见图 1.D——螺栓孔直径， ｄ-—螺栓直径，Ｌ—-螺栓组得螺栓间距， h——同找平层厚度图 1 地脚螺栓模具图 在基础短柱模板支好后,要确定模板牢固.然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。然后将螺栓用钢筋与短柱钢筋可靠连接,防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础得混凝土上,防止螺栓得垂直位移。将螺栓加固好之后就可以取下模具进行下组地脚螺栓得安装。地脚螺栓得固定如图２。 １——短柱基础混凝土2-—短柱主筋3—-短柱箍筋4-—地脚螺栓５——地脚螺栓与短柱联结钢筋６—-螺栓联结钢筋7-—钢筋 图２ 地脚螺栓固定图浇筑混凝土前，螺栓上部得螺杆及螺母须抹上固体黄油后用塑料布包裹,并用铁丝扎紧。浇筑混凝土，特别就是实行泵送混凝土施工时，须避开混凝土得挤压导致地脚...
