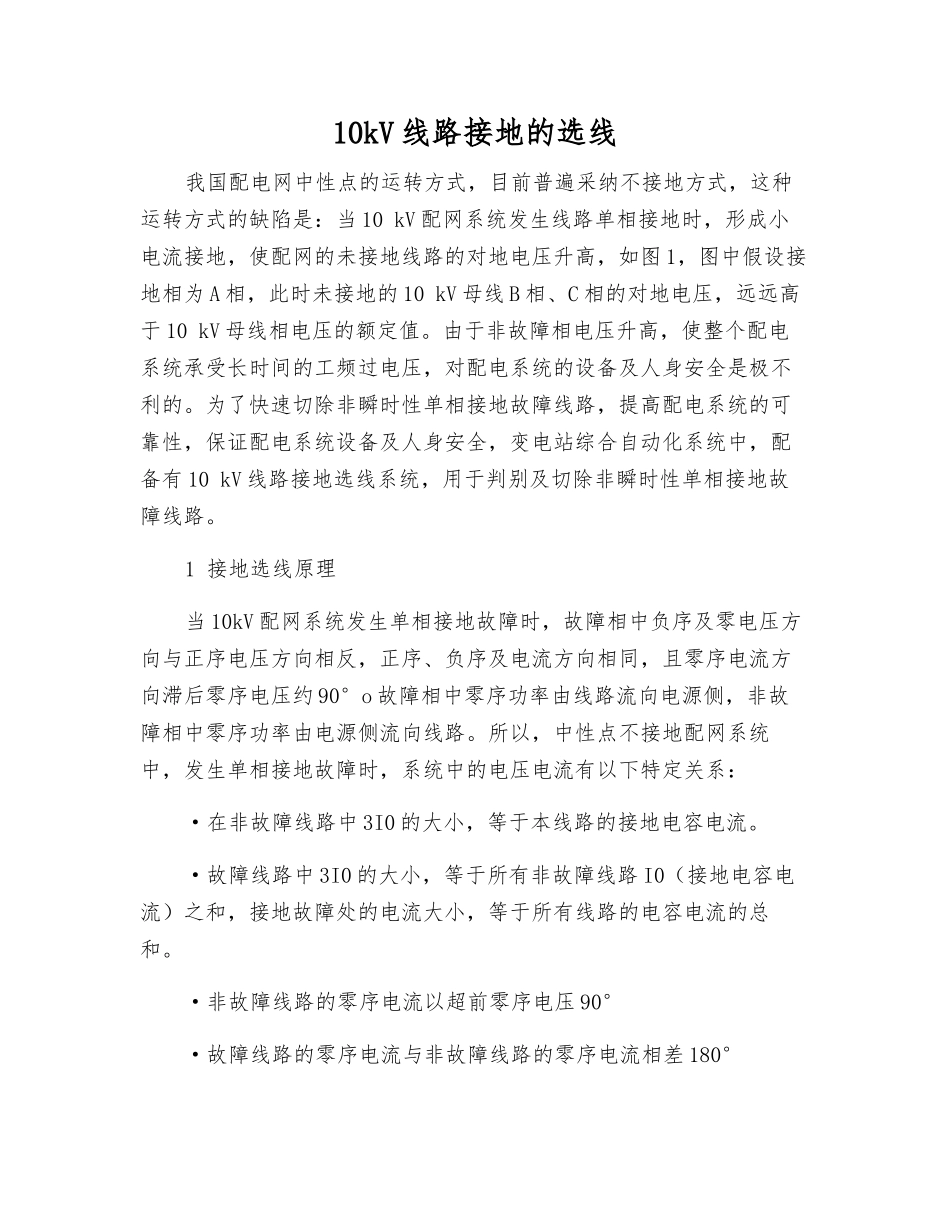

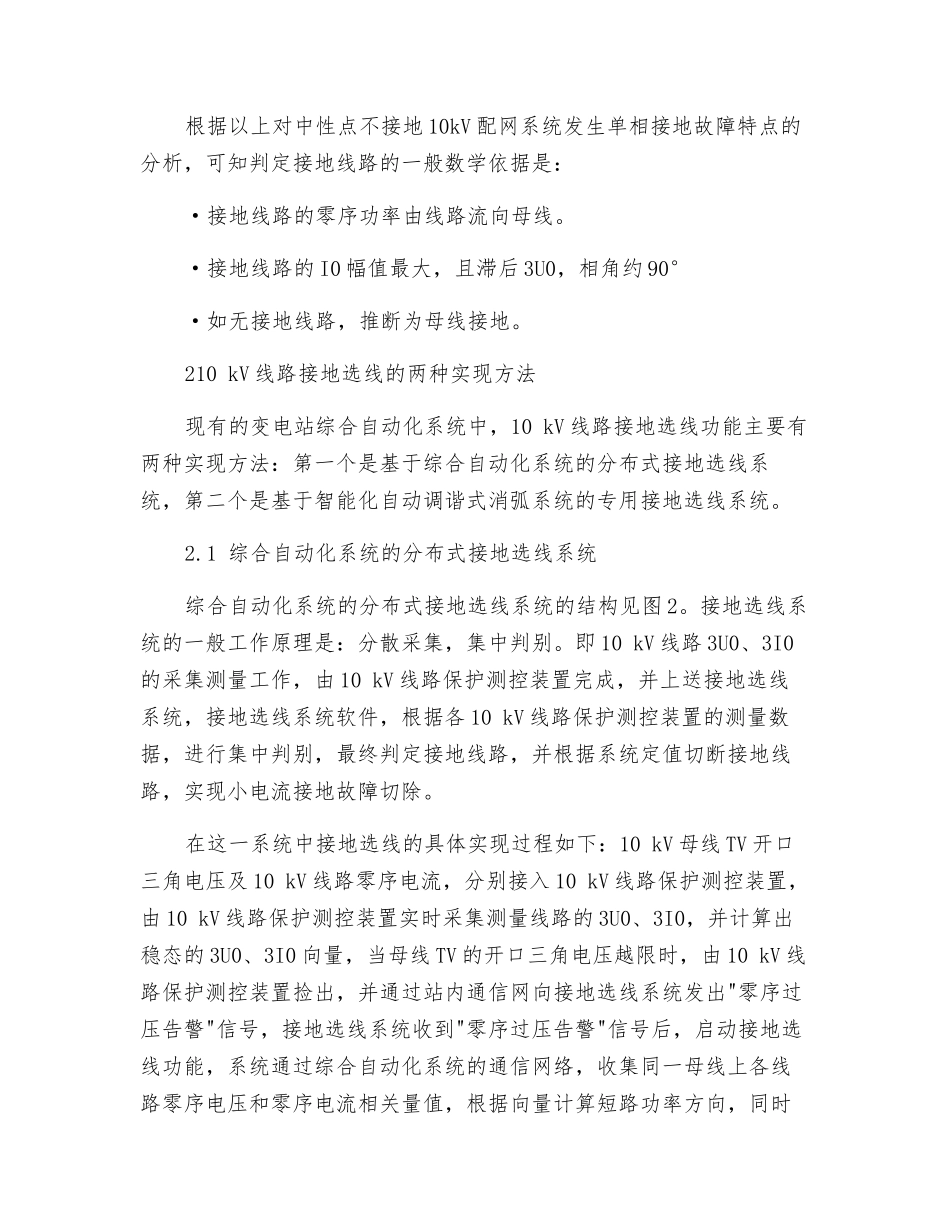

10kV 线路接地的选线我国配电网中性点的运转方式，目前普遍采纳不接地方式，这种运转方式的缺陷是：当 10 kV 配网系统发生线路单相接地时，形成小电流接地，使配网的未接地线路的对地电压升高，如图 1，图中假设接地相为 A 相，此时未接地的 10 kV 母线 B 相、C 相的对地电压，远远高于 10 kV 母线相电压的额定值。由于非故障相电压升高，使整个配电系统承受长时间的工频过电压，对配电系统的设备及人身安全是极不利的。为了快速切除非瞬时性单相接地故障线路，提高配电系统的可靠性，保证配电系统设备及人身安全，变电站综合自动化系统中，配备有 10 kV 线路接地选线系统，用于判别及切除非瞬时性单相接地故障线路。1 接地选线原理当 10kV 配网系统发生单相接地故障时，故障相中负序及零电压方向与正序电压方向相反，正序、负序及电流方向相同，且零序电流方向滞后零序电压约 90°o 故障相中零序功率由线路流向电源侧，非故障相中零序功率由电源侧流向线路。所以，中性点不接地配网系统中，发生单相接地故障时，系统中的电压电流有以下特定关系：·在非故障线路中 3I0 的大小，等于本线路的接地电容电流。·故障线路中 3I0 的大小，等于所有非故障线路 I0（接地电容电流）之和，接地故障处的电流大小，等于所有线路的电容电流的总和。·非故障线路的零序电流以超前零序电压 90°·故障线路的零序电流与非故障线路的零序电流相差 180°根据以上对中性点不接地 10kV 配网系统发生单相接地故障特点的分析，可知判定接地线路的一般数学依据是：·接地线路的零序功率由线路流向母线。·接地线路的 I0 幅值最大，且滞后 3U0，相角约 90°·如无接地线路，推断为母线接地。210 kV 线路接地选线的两种实现方法现有的变电站综合自动化系统中，10 kV 线路接地选线功能主要有两种实现方法：第一个是基于综合自动化系统的分布式接地选线系统，第二个是基于智能化自动调谐式消弧系统的专用接地选线系统。2.1 综合自动化系统的分布式接地选线系统综合自动化系统的分布式接地选线系统的结构见图 2。接地选线系统的一般工作原理是：分散采集，集中判别。即 10 kV 线路 3U0、3I0的采集测量工作，由 10 kV 线路保护测控装置完成，并上送接地选线系统，接地选线系统软件，根据各 10 kV 线路保护测控装置的测量数据，进行集中判别，最终判定接地线路，并根据系统定值切断接地线路，实现小电流接地故障切除。在这...
