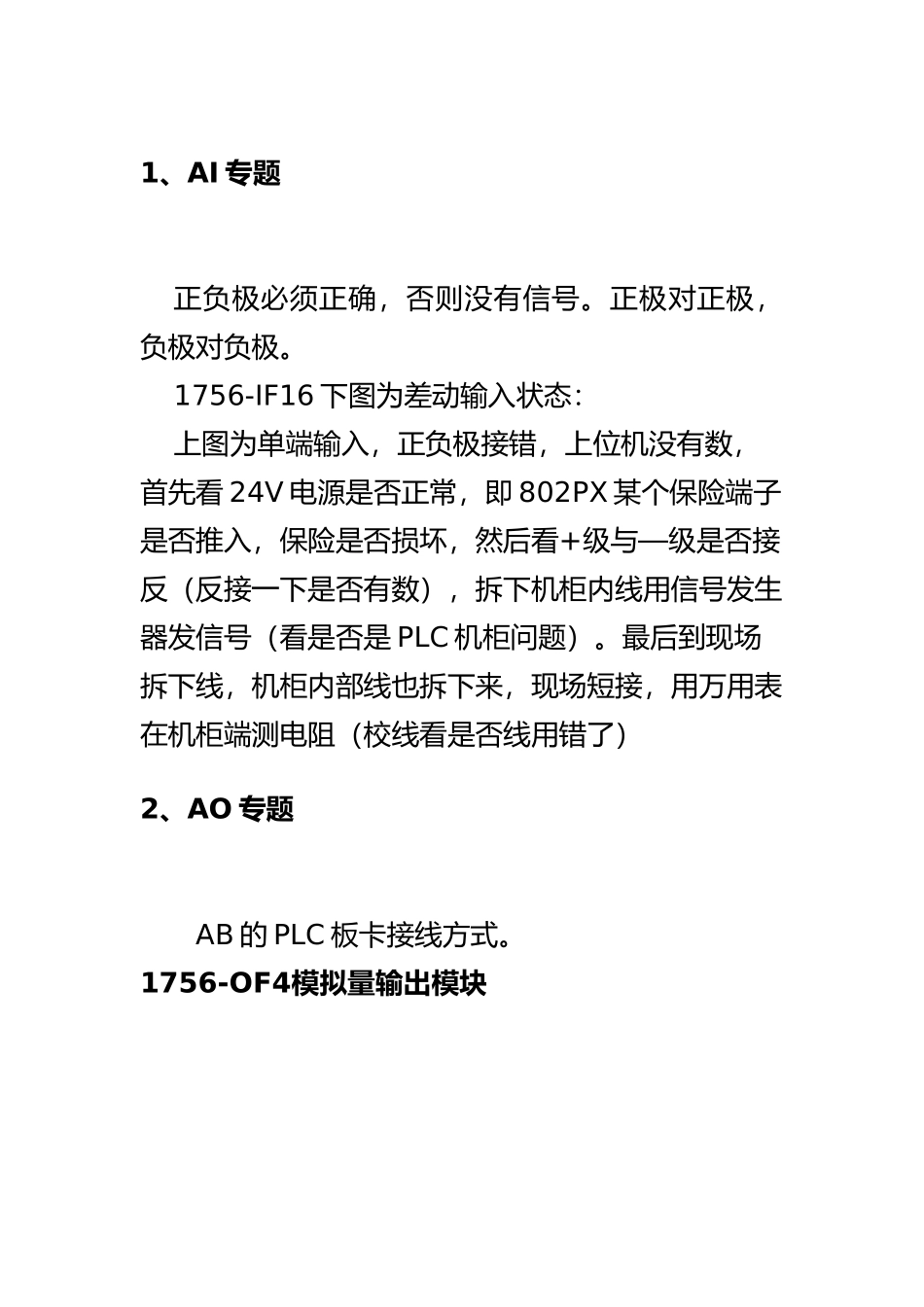

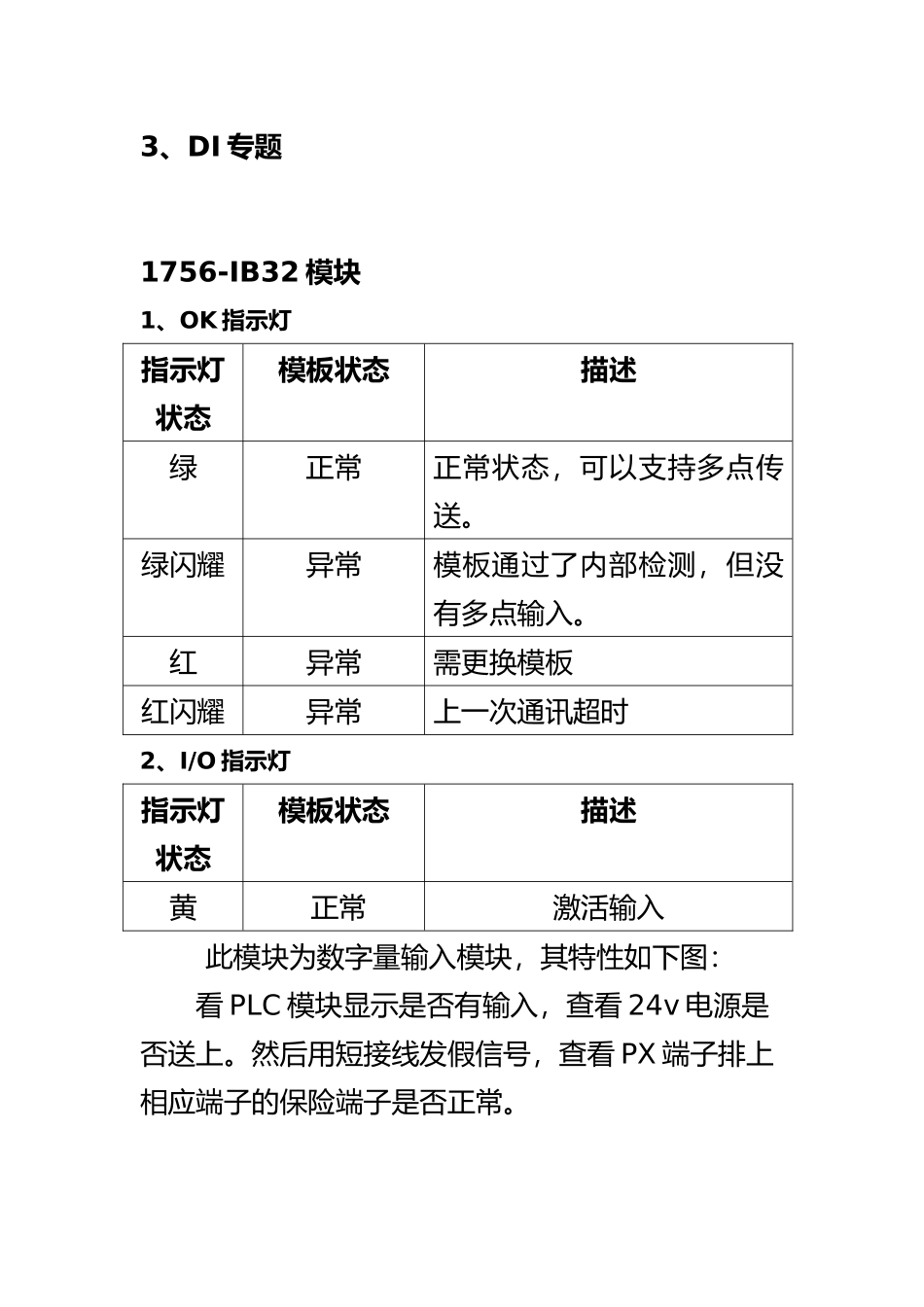

ABPLC 系统 1756 模块接线状态说明1、AI 专题正负极必须正确，否则没有信号。正极对正极，负极对负极。1756-IF16 下图为差动输入状态：上图为单端输入，正负极接错，上位机没有数，首先看 24V 电源是否正常，即 802PX 某个保险端子是否推入，保险是否损坏，然后看+级与—级是否接反（反接一下是否有数），拆下机柜内线用信号发生器发信号（看是否是 PLC 机柜问题）。最后到现场拆下线，机柜内部线也拆下来，现场短接，用万用表在机柜端测电阻（校线看是否线用错了）2、AO 专题AB 的 PLC 板卡接线方式。1756-OF4模拟量输出模块3、DI 专题1756-IB32 模块1、OK 指示灯指示灯状态模板状态描述绿正常正常状态，可以支持多点传送。绿闪耀异常模板通过了内部检测，但没有多点输入。红异常需更换模板红闪耀异常上一次通讯超时2、I/O 指示灯指示灯状态模板状态描述黄 正常激活输入此模块为数字量输入模块，其特性如下图：看 PLC 模块显示是否有输入，查看 24v 电源是否送上。然后用短接线发假信号，查看 PX 端子排上相应端子的保险端子是否正常。4、DO 专题24V 电源直接进入 DO 输出板子的公共端，假如 DO 输出亮灯，但是在输出点没有 24v 就要量 DO板子的公共 24v 进线是否有电。查看板子上部灯是否亮，亮说明有输出，在一次端子用万用表测电压应该为 24V。假如没有，查看 PX 端子排电源端子是否正常。1756-OB321756-OW16I1756-OW16I 数字量输出模块左边为 24V 接入，右侧为输出，假如左侧 24V 没供电，右侧即使指示灯亮了，也不会有输出。5、RTD 模块1756-IR6I铂电阻模块6、计数器模块1756-HSC高速脉冲记数模块1756-HSC模块应用下面状态知识LED灯LED灯显示LED灯颜色指示灯意义处理方法显示输入（A，B，Z）不亮输入端断开输入信号当前没有被使用接线断开假如你需要使用此输入信号，请查线黄色灯亮输入信号正常显示输出（0，1，2，3）不亮输出端断开输出信号当前没有被使用假如你需要使用此输入信号，请查线黄色灯亮输出信号正常7、第三方通讯模块1756-MVI56MCM MODBUS通讯模块1756-MVI56MCM模块指示灯显示模块运行状态如下：LED灯显示颜色状态指示P1绿色亮数据正通过配置/调试断口与远程终端传输不亮端口中没有数据传输P2绿色亮数据正通过此断口与MODBUS网络传输不亮端口中没有数据传输P3绿色亮数据正通过此断口与MODBUS网络传输不亮端口中没有数据传输APP桔色亮模块工作正常不亮MVI56-MCM模块程序发现了它...
