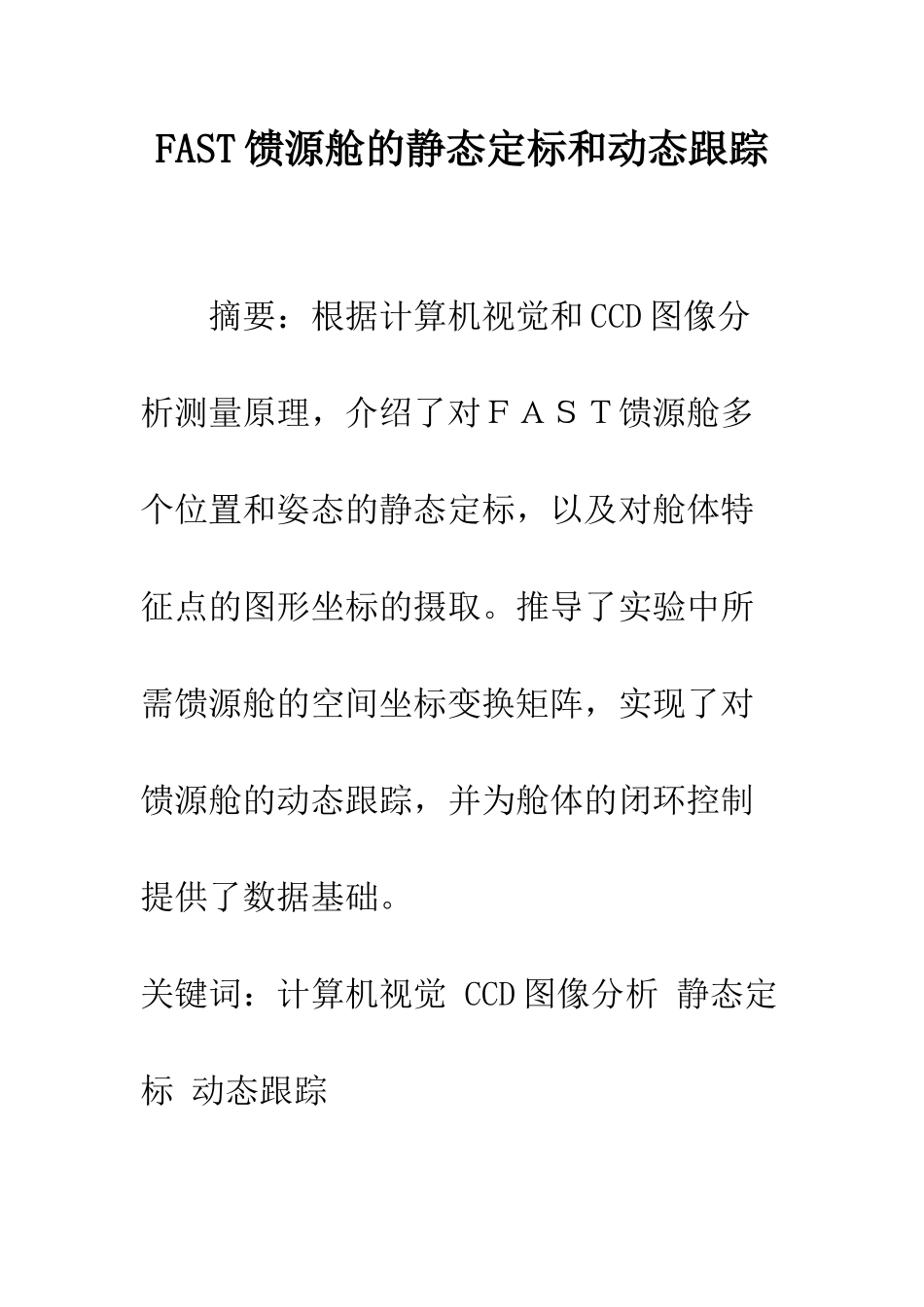

FAST馈源舱的静态定标和动态跟踪

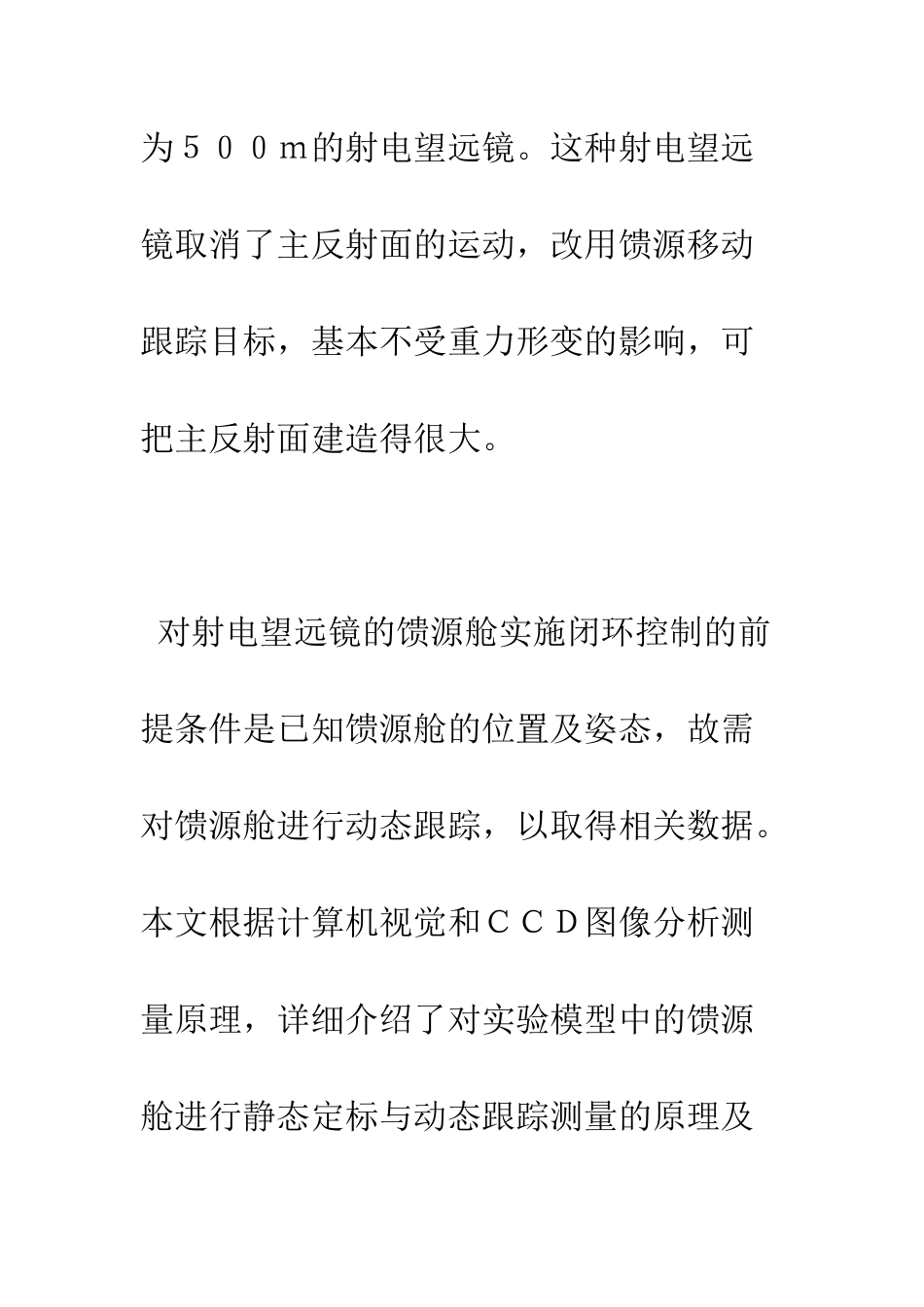

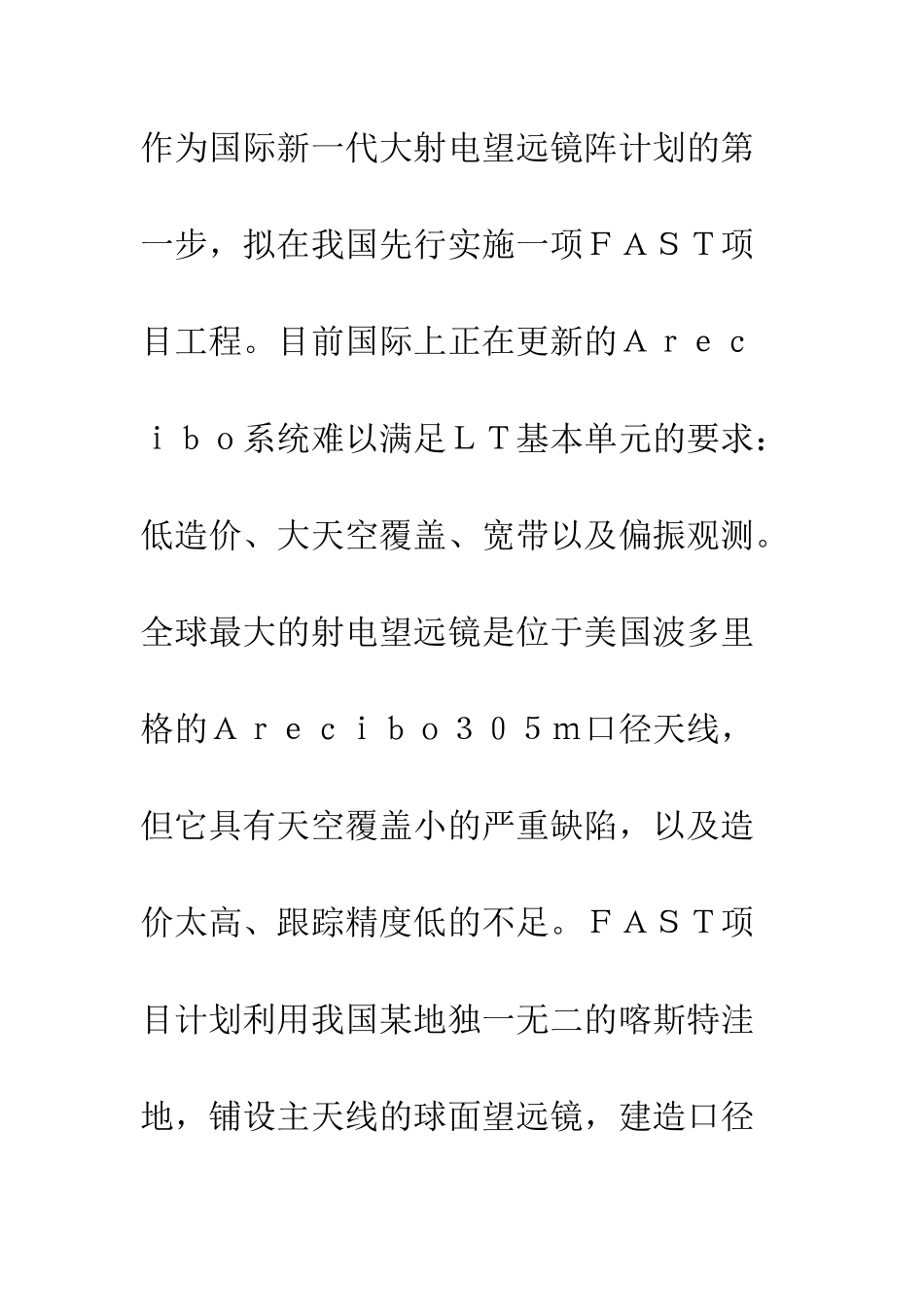

FAST 馈源舱的静态定标和动态跟踪 摘要：根据计算机视觉和 CCD 图像分析测量原理，介绍了对ＦＡＳＴ馈源舱多个位置和姿态的静态定标，以及对舱体特征点的图形坐标的摄取。推导了实验中所需馈源舱的空间坐标变换矩阵，实现了对馈源舱的动态跟踪，并为舱体的闭环控制提供了数据基础。关键词：计算机视觉 CCD 图像分析 静态定标 动态跟踪作为国际新一代大射电望远镜阵计划的第一步，拟在我国先行实施一项ＦＡＳＴ项目工程。目前国际上正在更新的Ａｒｅｃｉｂｏ系统难以满足ＬＴ基本单元的要求：低造价、大天空覆盖、宽带以及偏振观测。全球最大的射电望远镜是位于美国波多里格的Ａｒｅｃｉｂｏ３０５ｍ口径天线，但它具有天空覆盖小的严重缺陷，以及造价太高、跟踪精度低的不足。ＦＡＳＴ项目计划利用我国某地独一无二的喀斯特洼地，铺设主天线的球面望远镜，建造口径为５００ｍ的射电望远镜。这种射电望远镜取消了主反射面的运动，改用馈源移动跟踪目标，基本不受重力形变的影响，可把主反射面建造得很大。 对射电望远镜的馈源舱实施闭环控制的前提条件是已知馈源舱的位置及姿态，故需对馈源舱进行动态跟踪，以取得相关数据。本文根据计算机视觉和ＣＣＤ图像分析测量原理，详细介绍了对实验模型中的馈源舱进行静态定标与动态跟踪测量的原理及方法。 １ ＣＣＤ测量系统结合课题情况，可考虑使用的测量方法有以下四种：ＧＰＳ定位系统：测量范围大，差分处理后的测量精度较高，不足是测量时间较长。无线电定位：受环境影响小，测量范围大，可在较恶劣的环境中工作。但测量成本较高，且无线电信号会影响射电天文望远镜对宇宙信号的接收。激光全站仪：测量范围大、测量精度高、采样周期高。但系统的采样间隔具有不稳定性、时延性与较低的动态精度，这给控制带来较大难度。另外受环境影响较大，在降雨和大风扬尘等较恶劣的环境下，测量精度会受影响，且价格很高。ＣＣＤ三维测量系统：成本低，测量范围较小时测量精度较高。但由于测量数据量大，动态跟踪测量的时间较长。另外环境因素对测量精度的影响也较大，夜间工作有一定限制。 根据实际情况以及顺利实现测量的目的，测量系统应具有快速测量、自动跟踪和成本低的特点。而ＣＣＤ三维测量系统能够满足要求。ＣＣＤ器件是一种固体化器件，体积小、可靠性高、寿命长；图像畸变小，尺寸重现性好；具有较高的定位精度和测量精度；输出信号易于数字化处理，易与计算机连接组成实时自动测量控制系...
