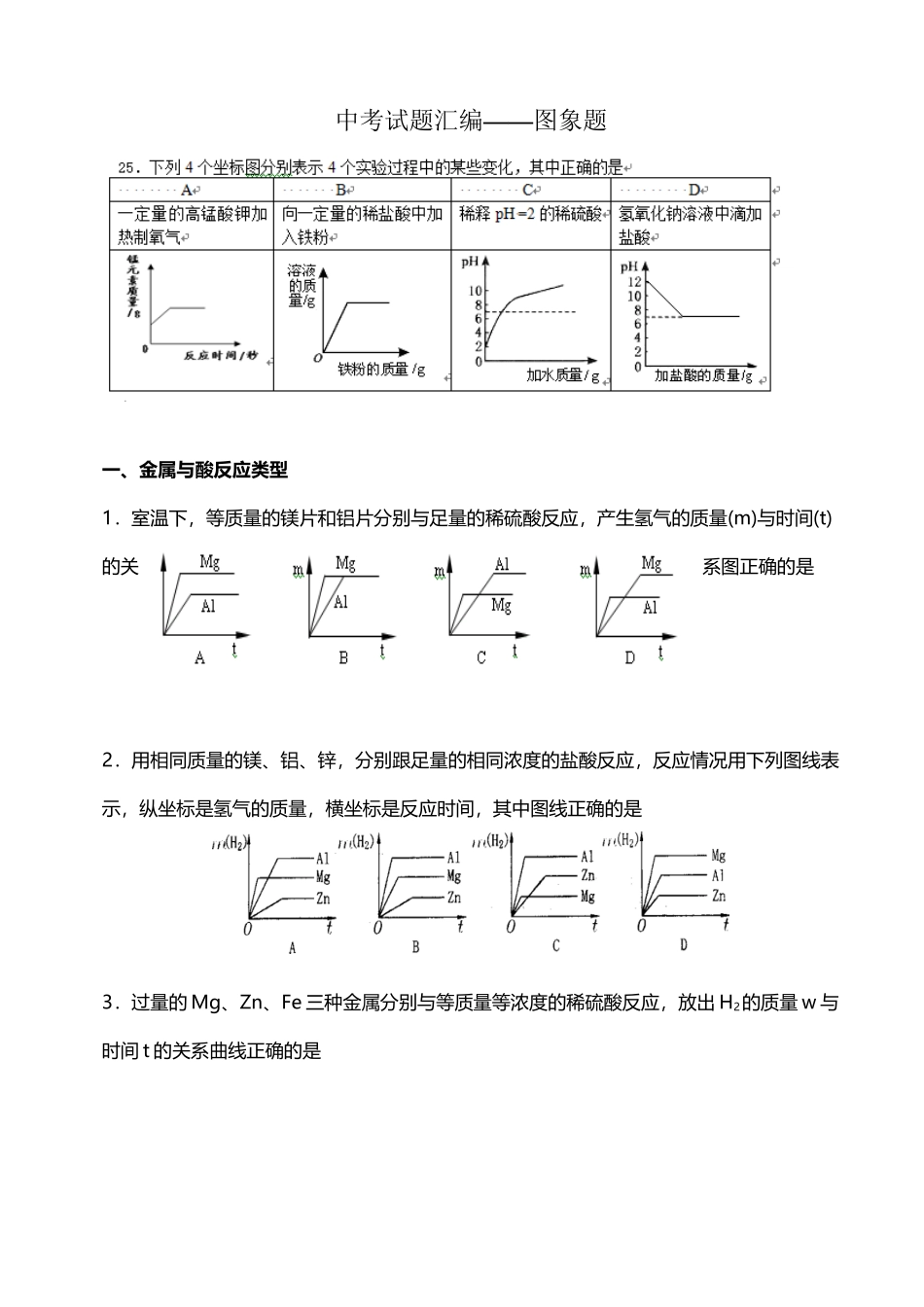

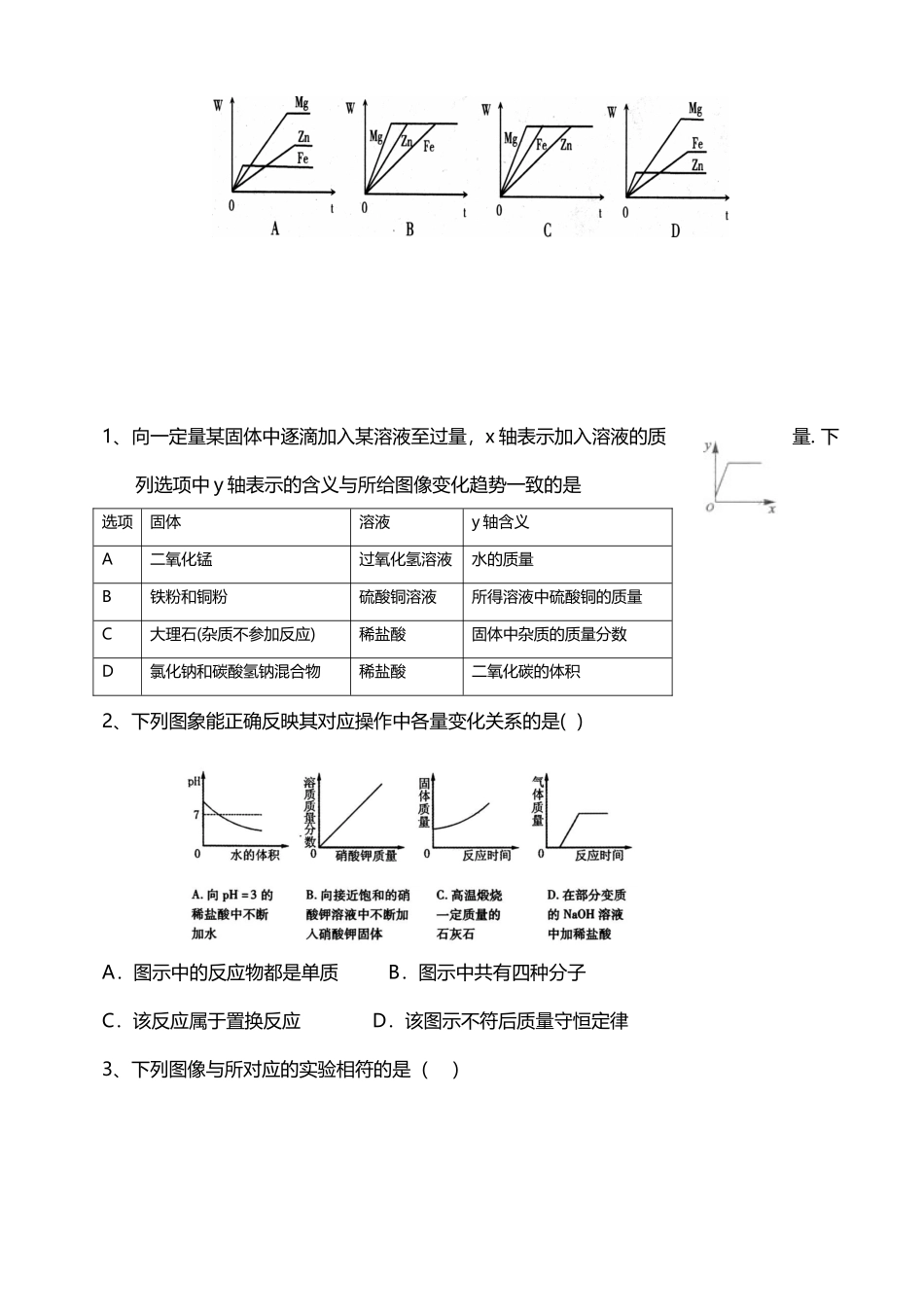

中考化学图像题整理(13 页)Good is good, but better carries it.精益求精，善益求善。——中考试题汇编图象题一、金属与酸反应类型1．室温下，等质量的镁片和铝片分别与足量的稀硫酸反应，产生氢气的质量(m)与时间(t)的关系图正确的是2．用相同质量的镁、铝、锌，分别跟足量的相同浓度的盐酸反应，反应情况用下列图线表示，纵坐标是氢气的质量，横坐标是反应时间，其中图线正确的是3．过量的 Mg、Zn、Fe 三种金属分别与等质量等浓度的稀硫酸反应，放出 H2的质量 w 与时间 t 的关系曲线正确的是1、向一定量某固体中逐滴加入某溶液至过量，x 轴表示加入溶液的质量. 下列选项中 y 轴表示的含义与所给图像变化趋势一致的是选项固体溶液y 轴含义A二氧化锰过氧化氢溶液水的质量B铁粉和铜粉硫酸铜溶液所得溶液中硫酸铜的质量C大理石(杂质不参加反应)稀盐酸固体中杂质的质量分数D氯化钠和碳酸氢钠混合物稀盐酸二氧化碳的体积2、下列图象能正确反映其对应操作中各量变化关系的是( )A．图示中的反应物都是单质 B．图示中共有四种分子C．该反应属于置换反应 D．该图示不符后质量守恒定律3、下列图像与所对应的实验相符的是（ ）A.向硫酸溶液中不断加水 B.一定量的稀硫酸与锌粒反应C.加热二氧化锰和氯酸钾的混合物 D.向稀 H2SO4中滴加 BaCl2溶液4、向盛有稀硫酸的小烧杯中慢慢滴加 10%的 Ba(OH)2 溶液至过量，有关量的变化情况见下图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。其中错误的是（ ）5/将等质量的甲、乙两金属分别与足量的稀硫酸反应，产生氢气的质量与反应时间的关系如右图。关于甲、乙两金属推断合理的是 A．铁、镁 B．铁、锌 C．锌、铁 D．锌、镁 6、用熟石灰中和一定量的盐酸时，溶液的 pH 与加入的熟石灰质量的关系如右图所示。熟石灰与盐酸反应的化学方程式为 ；当加入熟石灰 mg 时，FeZn0 反应时间 /s氢气质量/g0 加入水的质量 /g溶液pH70 盐酸的质量 /g气体质量/g0 蒸发水的质量 /g溶质质量分数%溶液中的溶质为 。若改用 ng 氢氧化钠与相同量盐酸反应，所得溶液的 pH 7(填“>"、“<"或“=”)o7、下列图①~④ 分别与相应的操作过程相对应，其中正确的是 A.① 在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分B.② 向露置在空气中部分变质的氢氧化钠溶液中加入稀盐酸C.③ 向氢氧化钠溶液中不断加水稀释D. ④ 相同质量的且过量的锌粉和铁粉，分别与...
