串联反馈式稳压电路

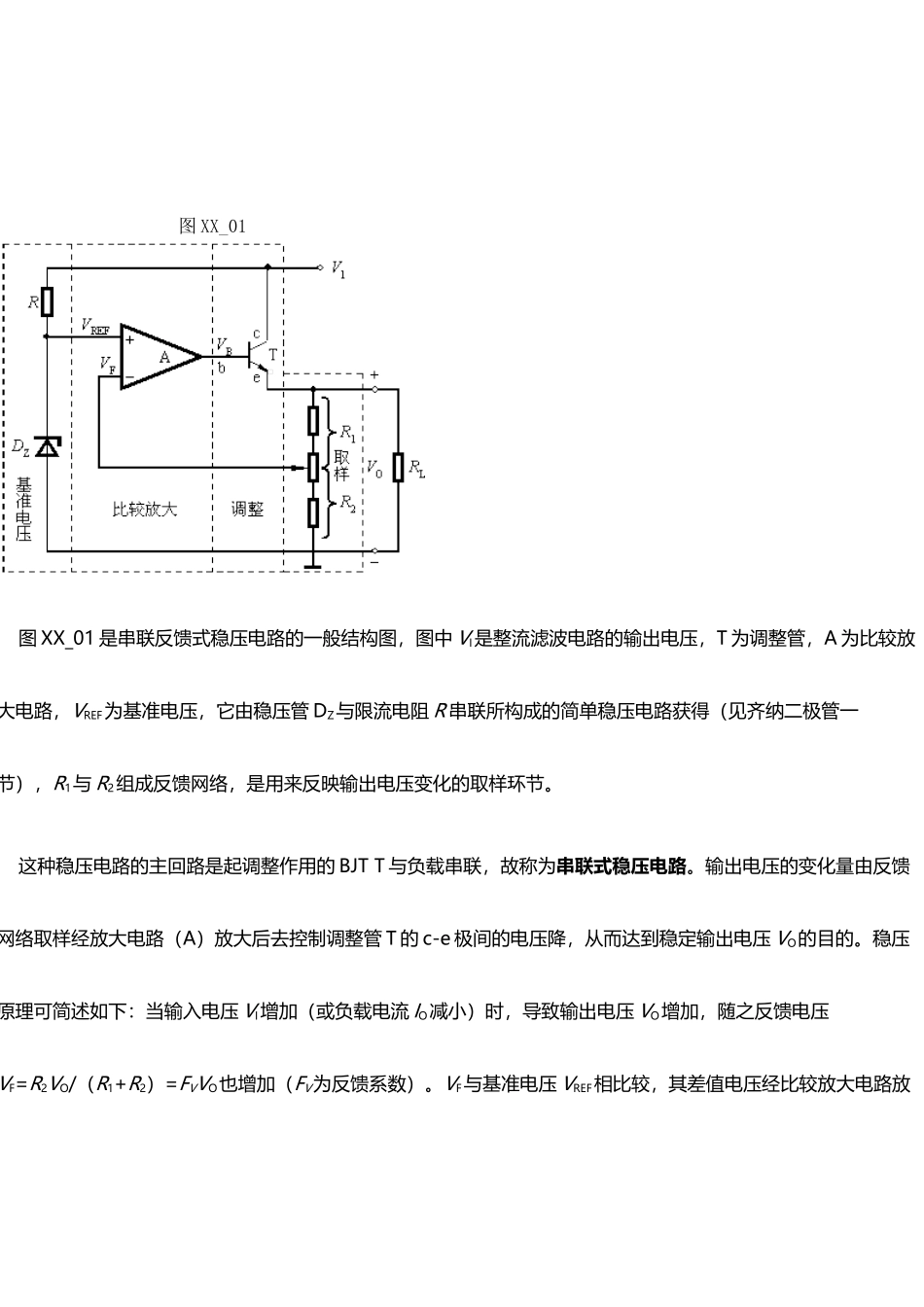

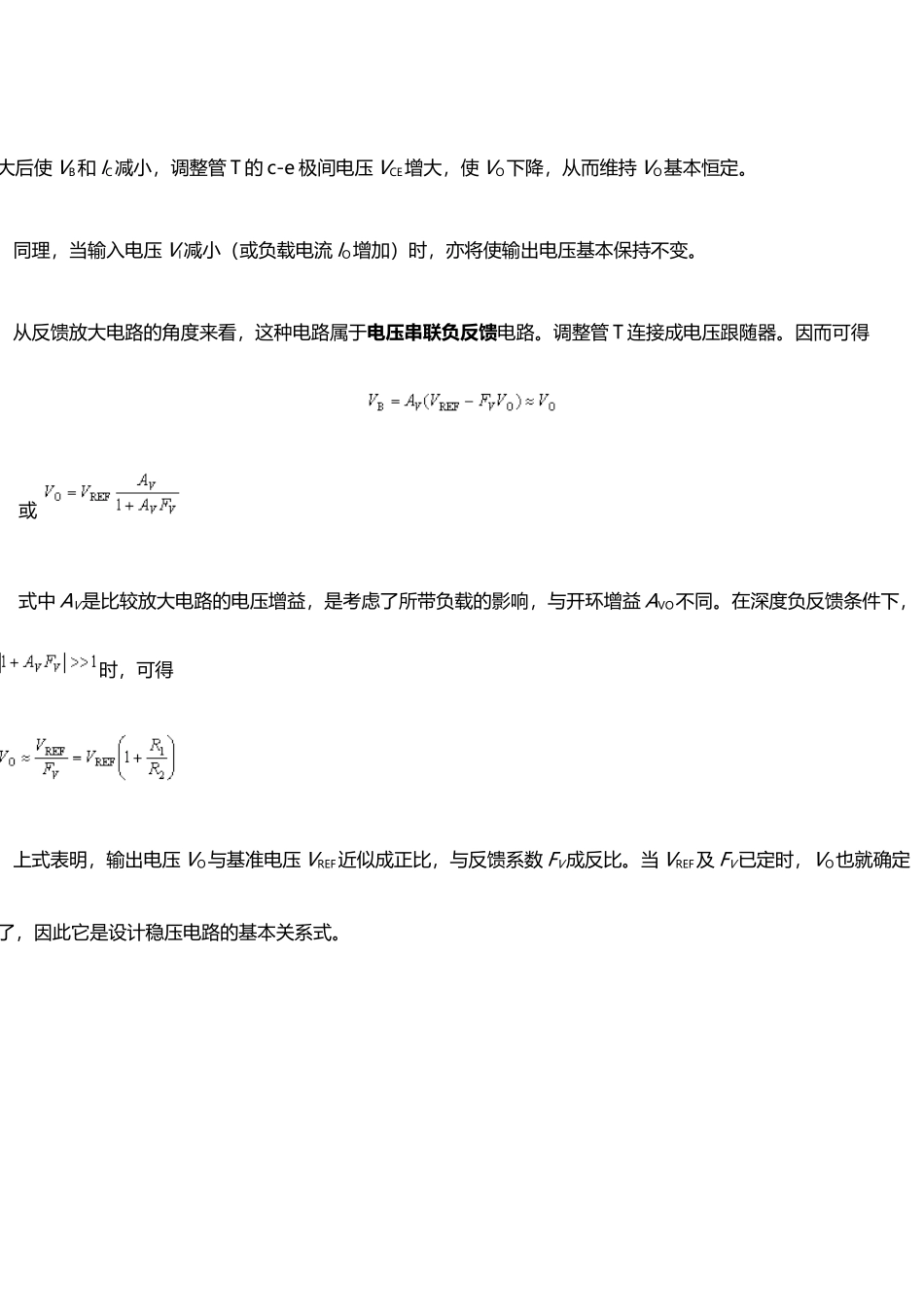

串联反馈式稳压电路(3 页)Good is good, but better carries it.精益求精，善益求善。 图 XX_01 图 XX_01 是串联反馈式稳压电路的一般结构图，图中 VI是整流滤波电路的输出电压，T 为调整管，A 为比较放大电路，VREF为基准电压，它由稳压管 DZ与限流电阻 R 串联所构成的简单稳压电路获得（见齐纳二极管一节），R1与 R2组成反馈网络，是用来反映输出电压变化的取样环节。 这种稳压电路的主回路是起调整作用的 BJT T 与负载串联，故称为串联式稳压电路。输出电压的变化量由反馈网络取样经放大电路（A）放大后去控制调整管 T 的 c-e 极间的电压降，从而达到稳定输出电压 VO的目的。稳压原理可简述如下：当输入电压 VI增加（或负载电流 IO减小）时，导致输出电压 VO增加，随之反馈电压VF=R2VO/（R1+R2）=FVVO也增加（FV为反馈系数）。VF与基准电压 VREF相比较，其差值电压经比较放大电路放大后使 VB和 IC减小，调整管 T 的 c-e 极间电压 VCE增大，使 VO下降，从而维持 VO基本恒定。 同理，当输入电压 VI减小（或负载电流 IO增加）时，亦将使输出电压基本保持不变。 从反馈放大电路的角度来看，这种电路属于电压串联负反馈电路。调整管 T 连接成电压跟随器。因而可得 或 式中 AV是比较放大电路的电压增益，是考虑了所带负载的影响，与开环增益 AVO不同。在深度负反馈条件下，时，可得 上式表明，输出电压 VO与基准电压 VREF近似成正比，与反馈系数 FV成反比。当 VREF及 FV已定时，VO也就确定了，因此它是设计稳压电路的基本关系式。定。因此，图 10.2.1 所示的系统是一个闭环有差调整系统。 由以上分析可知，当反馈越深时，调整作用越强，输出电压 VO也越稳定，电路的稳压系数 g 和输出电阻 Ro也越小。 基准电压 VREF是稳压电路的一个重要组成部分，它直接影响稳压电路的性能。为此要求基准电压输出电阻小，温度稳定性好，噪声低。目前用稳压管组成的基准电压源虽然电路简单，但它的输出电阻大。故常采纳带隙基准电压源，其电路如图 XX_01 所示。由图可知，基准电压为 从原理上说，BJT T3的发射结电压 VBE3可用作基准电压源，但它具有较高的负温度系数（–2mV/℃），因而必须增加一个具有正温度系数的电压 IC2R2来补偿。IC2是由 T1、T2和 Re2构成的微电流源电路提代。其值为故基准电压 VREF可表示为 假如合理地选择 IC1/ IC2和 Rc1/ Rc2的值，即可利用具有正温度系数...
