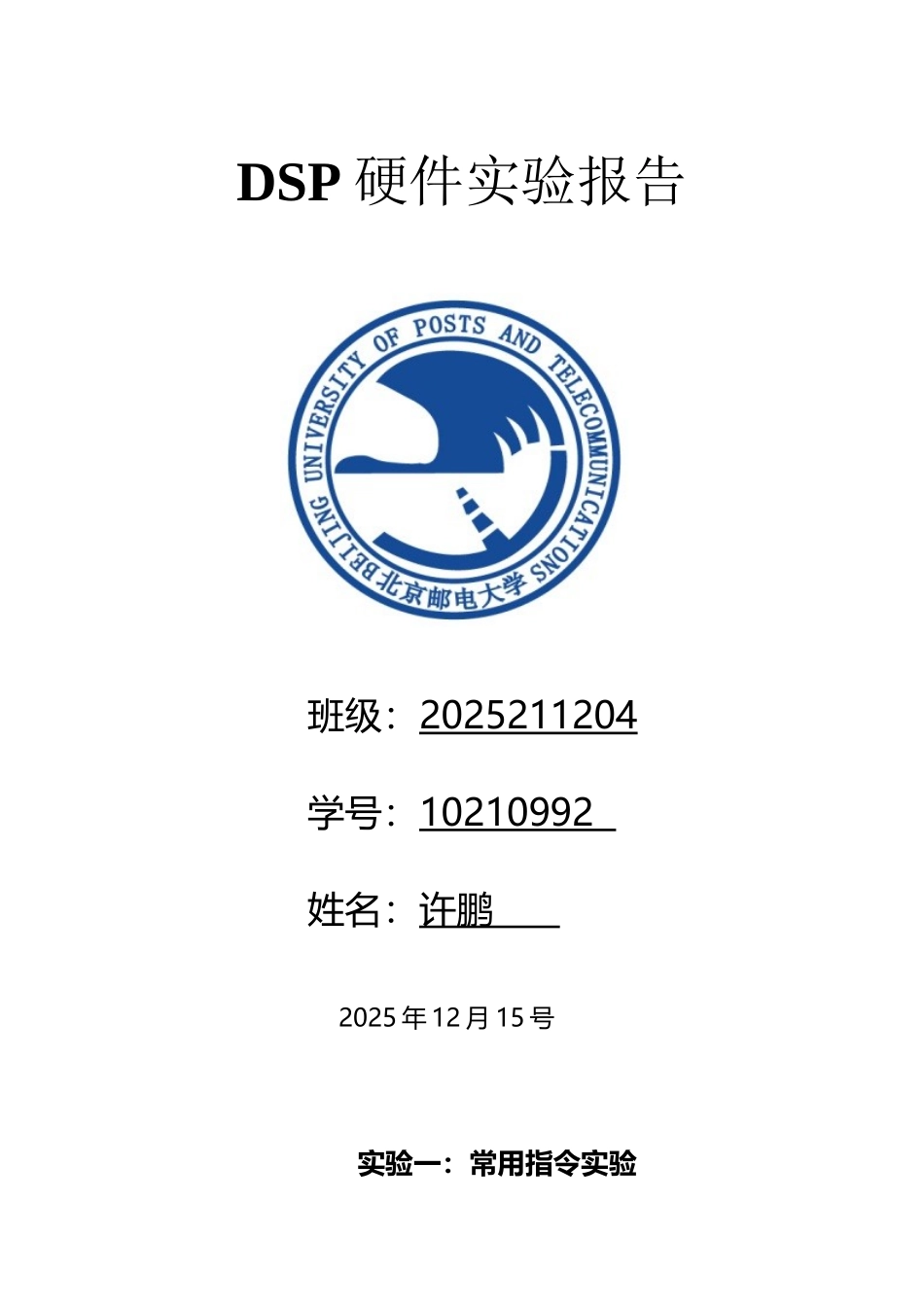

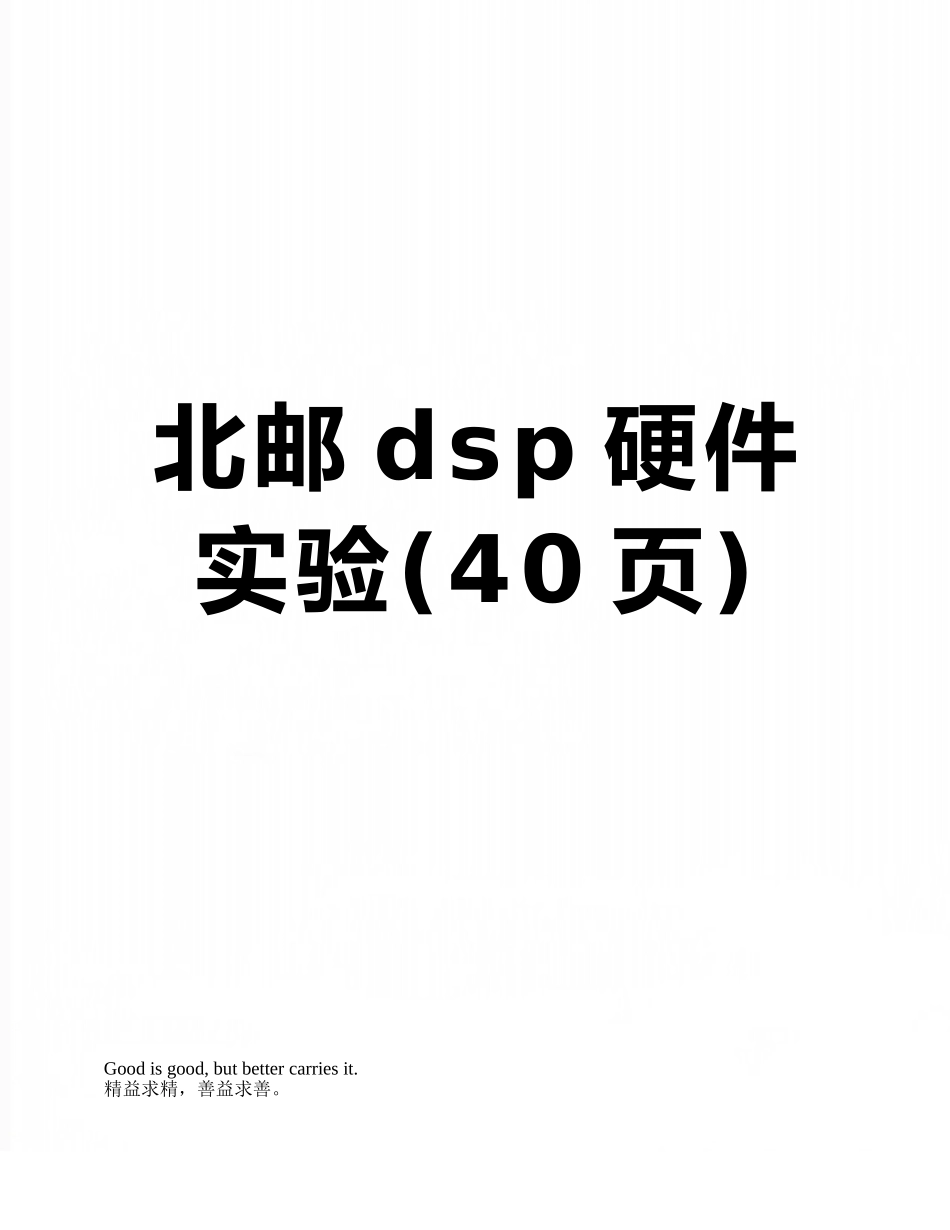

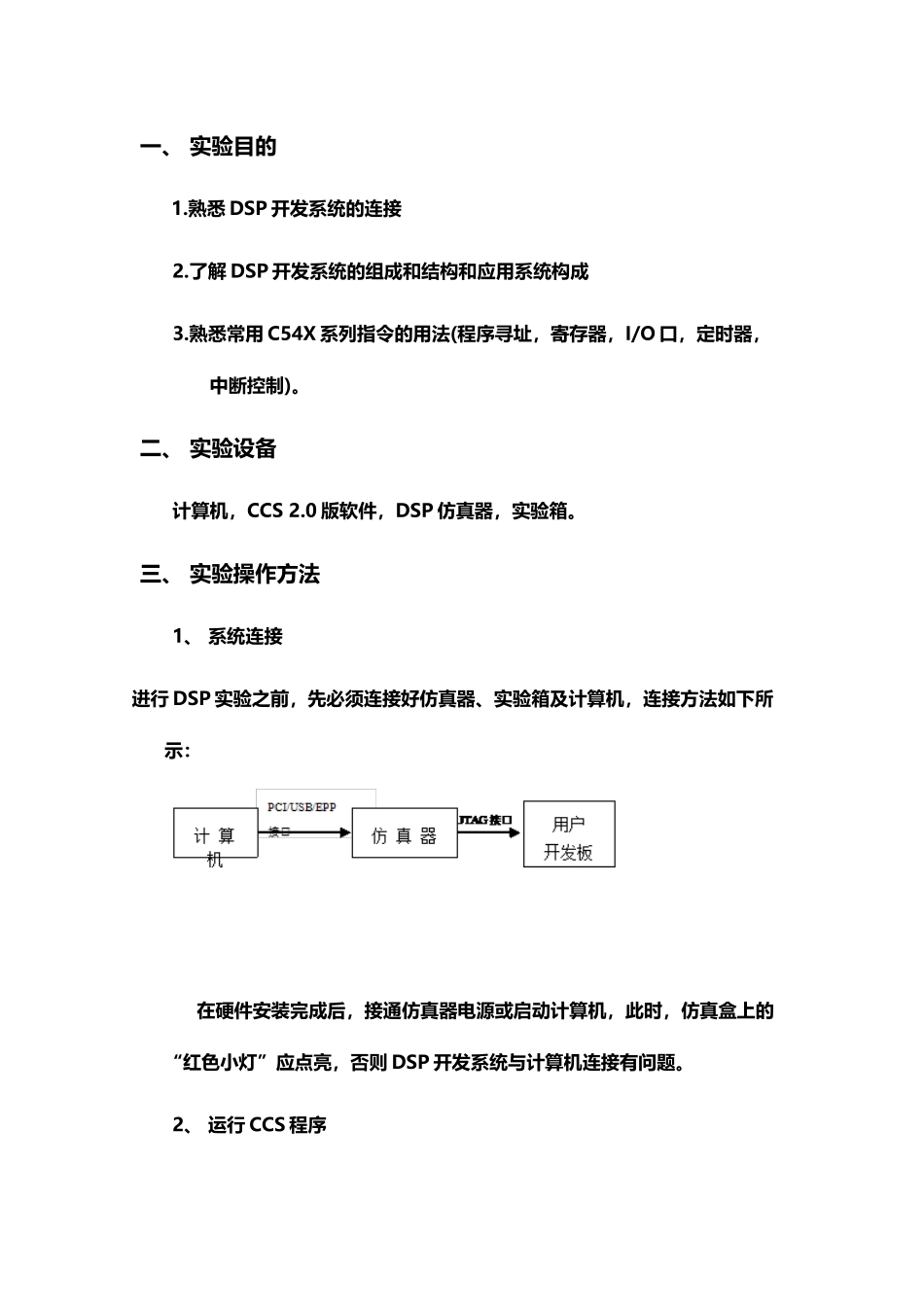

北邮 dsp 硬件实验(40 页)Good is good, but better carries it.精益求精，善益求善。DSP 硬件实验报告 班级：2025211204 学号：10210992 姓名：许鹏 2025 年 12 月 15 号实验一：常用指令实验一、 实验目的1.熟悉 DSP 开发系统的连接2.了解 DSP 开发系统的组成和结构和应用系统构成3.熟悉常用 C54X 系列指令的用法(程序寻址，寄存器，I/O 口，定时器，中断控制)。二、 实验设备计算机，CCS 2.0 版软件，DSP 仿真器，实验箱。三、 实验操作方法1、 系统连接进行 DSP 实验之前，先必须连接好仿真器、实验箱及计算机，连接方法如下所示：在硬件安装完成后，接通仿真器电源或启动计算机，此时，仿真盒上的“红色小灯”应点亮，否则 DSP 开发系统与计算机连接有问题。2、 运行 CCS 程序先实验箱上电，然后启动 CCS，此时仿真器上的“绿色小灯”应点亮，并且 CCS 正常启动，表明系统连接正常；否则仿真器的连接、JTAG 接口或CCS 相关设置存在问题，掉电，检查仿真器的连接、JTAG 接口连接，或检查 CCS 相关设置是否正确。四、 实验步骤与内容（一） 简单指令程序运行实验1、 实验使用资源实验通过实验箱上的 XF 指示灯观察程序运行结果2、 实验过程启动 CCS 2.0，并加载“exp01.out”；加载完毕后，单击“Run”运行程序；实验结果：可见 XF 灯以一定频率闪耀；单击“Halt”暂停程序运行，则XF 灯停止闪耀，如再单击“Run”，则“XF”灯又开始闪耀；关闭所有窗口，本实验完毕。源程序查看：用下拉菜单中 Project/Open，打开“Exp01.pjt”，双击“Source”，双击“exp01.asm”可查看源程序。源程序注释如下：源程序：注释：;File Name:exp01.asm;the program is compiled at no autoinitialization mode.mmregs.global _main_main: stm#3000h,sp ssbx xf call delay rsbx xf call delay b _main nop nop ;delay .5 seconddelay: stm 270fh,ar3 loop1: stm 0f9h,ar4 loop2:banz loop2,*ar4-banz loop1,*ar3-ret nop nop 定义存储器映像寄存器 全局符号，可在外部定义;设置堆栈指针寄存器的值为 3000h;置位状态寄存器 xf;调用 delay 函数;复位状态寄存器 xf;调用 delay 函数;无条件转移至_main;空指令;空指令;设置辅助寄存器 ar3 值为 9999;设置辅助寄存器 ar4 值为 249;寄存器 ar4 值减一，当其值不为 0 时跳转到 loop2;寄存器 ar3...
