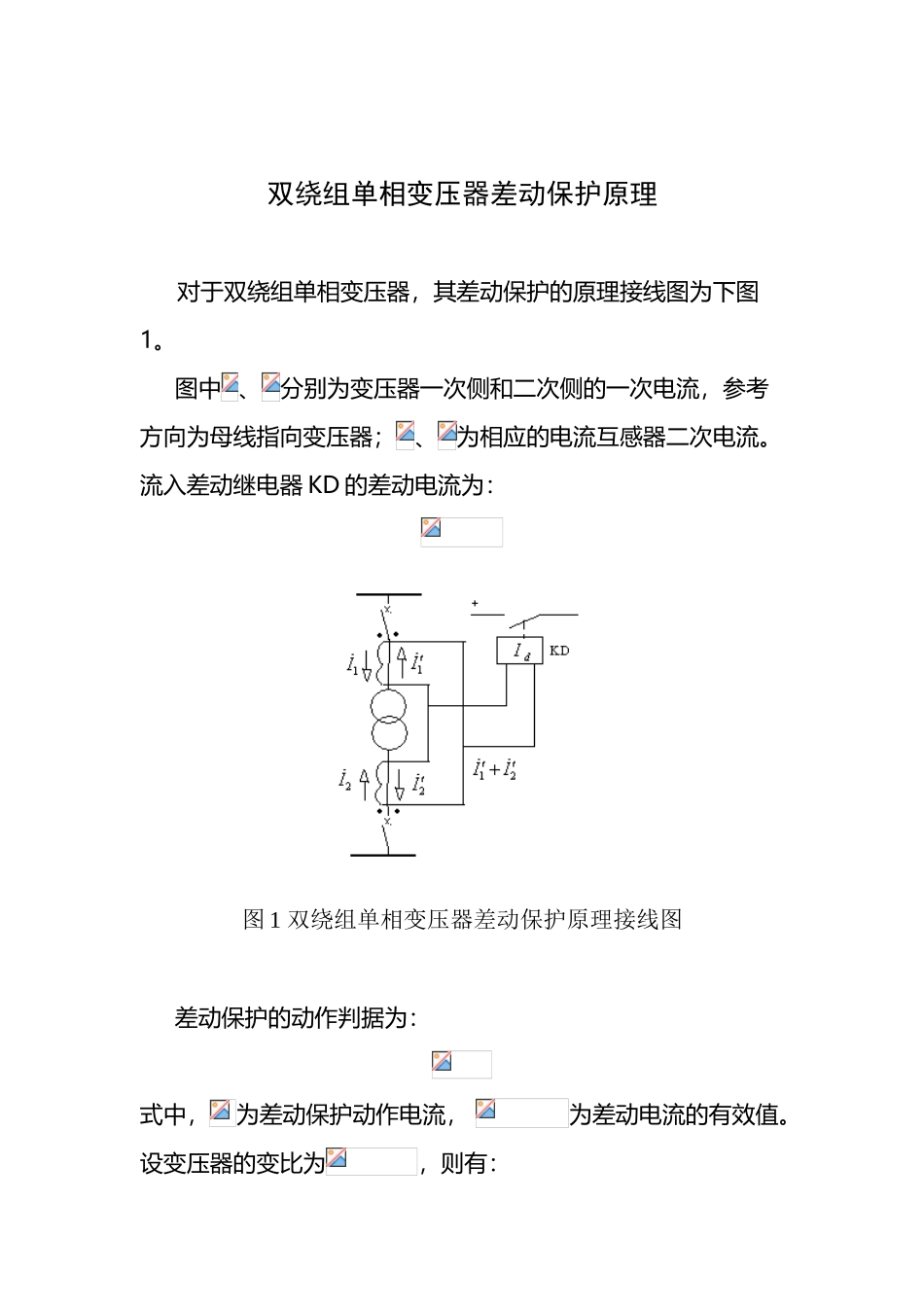

双绕组单相变压器差动保护原理(2 页)Good is good, but better carries it.精益求精，善益求善。双绕组单相变压器差动保护原理对于双绕组单相变压器，其差动保护的原理接线图为下图1。图中 、 分别为变压器一次侧和二次侧的一次电流，参考方向为母线指向变压器； 、 为相应的电流互感器二次电流。流入差动继电器 KD 的差动电流为：图 1 双绕组单相变压器差动保护原理接线图差动保护的动作判据为：式中，为差动保护动作电流， 为差动电流的有效值。设变压器的变比为，则有：式中， 、分别为两侧电流互感器的变比。若选择电流互感器的变比，使之满足：这样：忽略变压器的损耗，正常运行和区外故障时一次电流的关系为，这样正常运行和变压器外部故障时，差动电流为零，保护不会动作；变压器内部（包括变压器与电流互感器之间的引线）任一点故障时，相当于变压器内部多了一个故障支路，流入差动继电器的差动电流等于故障点电流（变换到电流互感器二次侧），只要故障电流大于差动继电器的动作电流，差动保护就能迅速动作。?%/|~~》~(￥："）*(]"、*……；~—[($-【`
