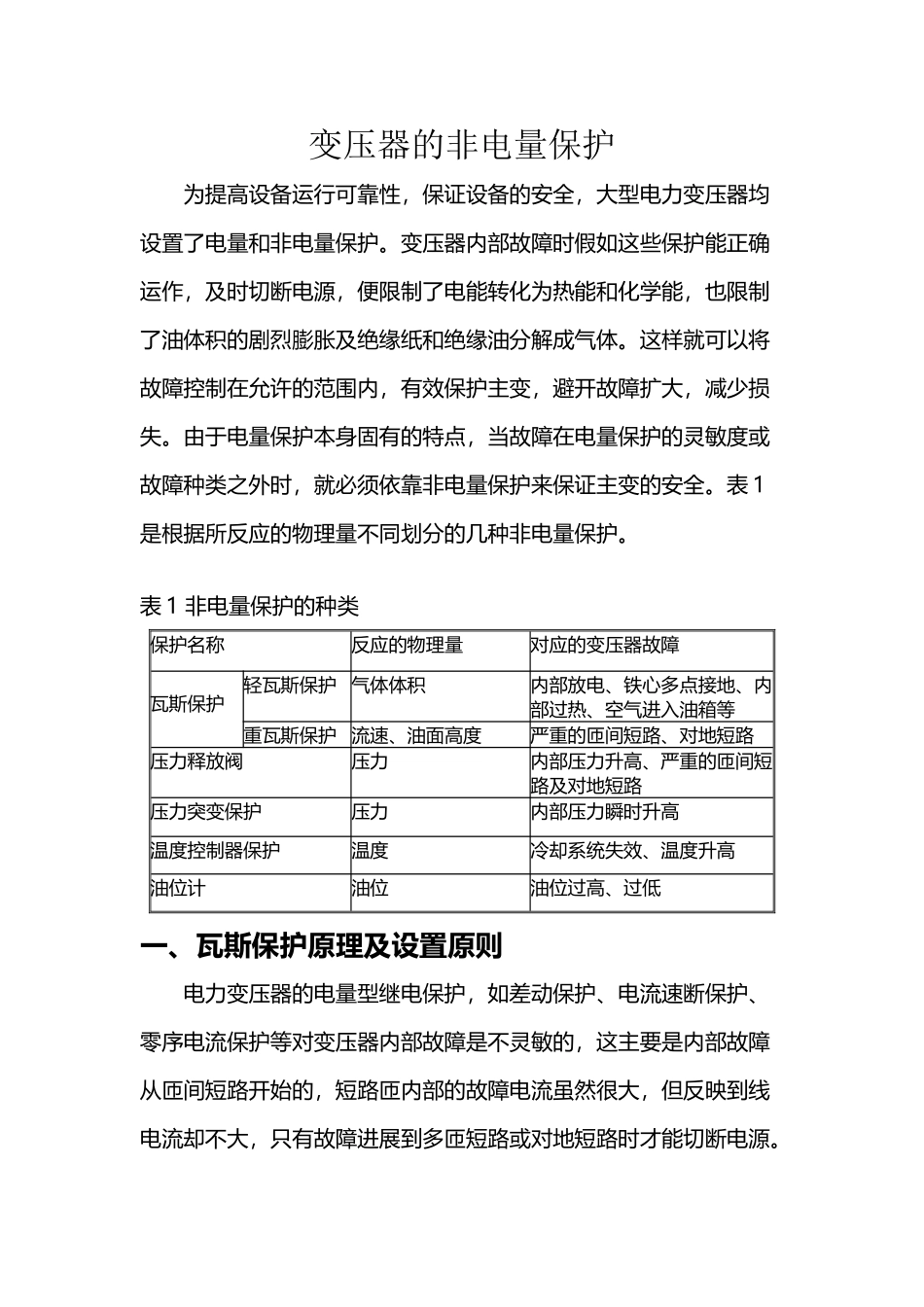

变压器的非电量保护为提高设备运行可靠性，保证设备的安全，大型电力变压器均设置了电量和非电量保护
变压器内部故障时假如这些保护能正确运作，及时切断电源，便限制了电能转化为热能和化学能，也限制了油体积的剧烈膨胀及绝缘纸和绝缘油分解成气体
这样就可以将故障控制在允许的范围内，有效保护主变，避开故障扩大，减少损失
由于电量保护本身固有的特点，当故障在电量保护的灵敏度或故障种类之外时，就必须依靠非电量保护来保证主变的安全
表 1是根据所反应的物理量不同划分的几种非电量保护
表 1 非电量保护的种类一、瓦斯保护原理及设置原则电力变压器的电量型继电保护，如差动保护、电流速断保护、零序电流保护等对变压器内部故障是不灵敏的，这主要是内部故障从匝间短路开始的，短路匝内部的故障电流虽然很大，但反映到线电流却不大，只有故障进展到多匝短路或对地短路时才能切断电源

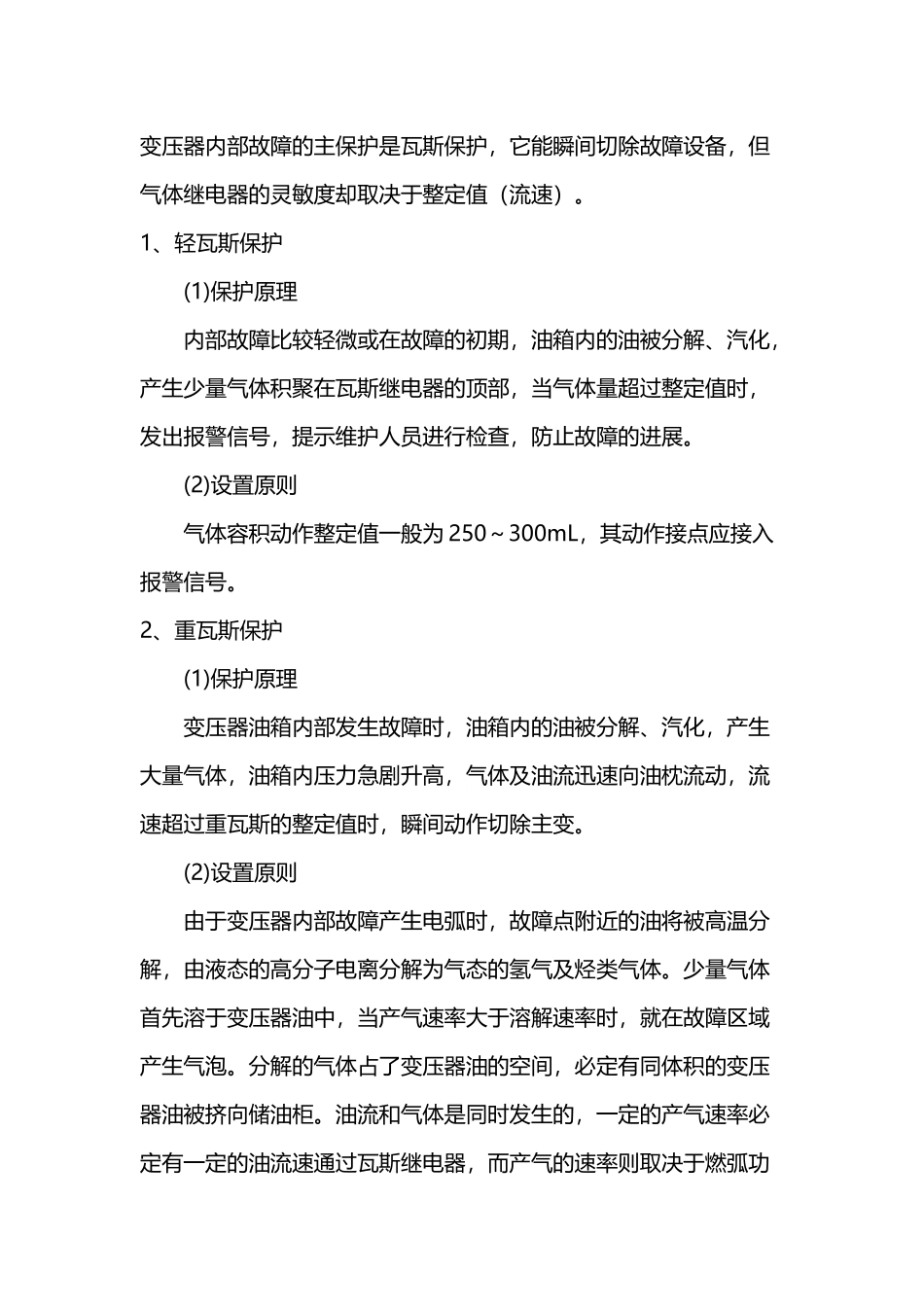

保护名称反应的物理量对应的变压器故障瓦斯保护轻瓦斯保护 气体体积内部放电、铁心多点接地、内部过热、空气进入油箱等重瓦斯保护 流速、油面高度严重的匝间短路、对地短路压力释放阀压力内部压力升高、严重的匝间短路及对地短路压力突变保护压力内部压力瞬时升高温度控制器保护温度冷却系统失效、温度升高油位计油位油位过高、过低变压器内部故障的主保护是瓦斯保护，它能瞬间切除故障设备，但气体继电器的灵敏度却取决于整定值（流速）
1、轻瓦斯保护(1)保护原理内部故障比较轻微或在故障的初期，油箱内的油被分解、汽化，产生少量气体积聚在瓦斯继电器的顶部，当气体量超过整定值时，发出报警信号，提示维护人员进行检查，防止故障的进展
(2)设置原则气体容积动作整定值一般为 250～300mL，其动作接点应接入报警信号
2、重瓦斯保护(1)保护原理变压器油箱内
